Штангенциркули с нониусом

Внимание! Наименование моделей инструмента в отдельных случаях может отличаться от приведенных ниже в связи с поставкой продукции другого импортного производителя. Настоятельно рекомендуем при заказе указывать кроме модели, также основные и отличительные характеристики запрашиваемого инструмента для максимально точного подбора возможного аналога от другого производителя, в случае невозможности поставки инструмента от выбранного производителя.
Для получения наиболее подробной информации рекомендуем приобрести "Каталог измерительного инструмента приборов и приспособлений импортного производства" ЗАО ЮУОМЗ. Подробнее...

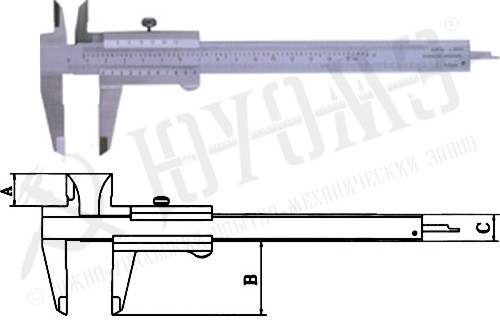

Штангенциркули с нониусом 1-го типа (VERNIER CALIPERS Type I)

Штангенциркули с
нониусом 1-го типа (MONO-BLOCK VERNIER CALIPERS Type I)
Особенности:
  • 4 способа измерения
  • Цельный/разборный нониусный блок
  • Варианты изготовления с глубиномером и без него
  • Изготавливается из углеродистой или нержавеющей стали


Обозначение Штангенциркуля 1-го типа с диапазоном измерения 0-150 мм из нержавеющей стали при заказе: Штангенциркуль ШЦ тип I модель 140-520S

Технические характеристики:

Обозначение в таблице: серия(серия без глубиномера)-модельДиапазон измерения, мм/дюймыЦена деления, мм/дюймыРазмеры А, B и С, мм (см. рис.)
С моноблочной рамкойС разборной рамкой
Из нержавеющей сталиИз углеродистой сталиИз нержавеющей сталиИз углеродистой сталиABC
140(146)-510S 140(146)-510C 141(147)-510S 141(147)-510C 0-100 0.05 12.5 30 13
140(146)-515S 140(146)-515C 141(147)-515S 141(147)-515C 0-125 0.05 17.5 40 14.5
140(146)-520S 140(146)-520C 141(147)-520S 141(147)-520C 0-150 0.05 17.5 40 15.5
140(146)-525S 140(146)-525C 141(147)-525S 141(147)-525C 0-200 0.05 18.8 50 17
140(146)-530S 140(146)-530C 141(147)-530S 141(147)-530C 0-250 0.05 22.8 65 17
140(146)-535S 140(146)-535C 141(147)-535S 141(147)-535C 0-300 0.05 22.8 65 17
140(146)-110S 140(146)-110C 141(147)-110S 141(147)-110C 0-100 0.02 12.5 30 13
140(146)-115S 140(146)-115C 141(147)-115S 141(147)-115C 0-125 0.02 17.5 40 14.5
140(146)-120S 140(146)-120C 141(147)-120S 141(147)-120C 0-150 0.02 17.5 40 15.5
140(146)-125S 140(146)-125C 141(147)-125S 141(147)-125C 0-200 0.02 18.8 50 17
140(146)-130S 140(146)-130C 141(147)-130S 141(147)-130C 0-250 0.02 22.8 65 17
140(146)-135S 140(146)-135C 141(147)-135S 141(147)-135C 0-300 0.02 22.8 65 17
140(146)-610S 140(146)-610C 141(147)-610S 141(147)-610C 0-100 0.05/1/128" 12.5 30 13
140(146)-615S 140(146)-615C 141(147)-615S 141(147)-615C 0-125 0.05/1/128" 17.5 40 14.5
140(146)-620S 140(146)-620C 141(147)-620S 141(147)-620C 0-150 0.05/1/128" 17.5 40 15.5
140(146)-625S 140(146)-625C 141(147)-625S 141(147)-625C 0-200 0.05/1/128" 18.8 50 17
140(146)-630S 140(146)-630C 141(147)-630S 141(147)-630C 0-250 0.05/1/128" 22.8 65 17
140(146)-635S 140(146)-635C 141(147)-635S 141(147)-635C 0-300 0.05/1/128" 22.8 65 17
140(146)-210S 140(146)-210C 141(147)-210S 141(147)-210C 0-100 0.02/0.001" 12.5 30 13
140(146)-215S 140(146)-215C 141(147)-215S 141(147)-215C 0-125 0.02/0.001" 17.5 40 14.5
140(146)-220S 140(146)-220C 141(147)-220S 141(147)-220C 0-150 0.02/0.001" 17.5 40 15.5
140(146)-225S 140(146)-225C 141(147)-225S 141(147)-225C 0-200 0.02/0.001" 18.8 50 17
140(146)-230S 140(146)-230C 141(147)-230S 141(147)-230C 0-250 0.02/0.001" 22.8 65 17
140(146)-235S 140(146)-235C 141(147)-235S 141(147)-235C 0-300 0.02/0.001" 22.8 65 17

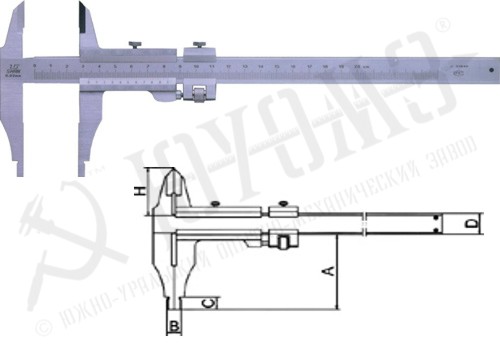

Штангенциркули с нониусом 2-го типа (VERNIER CALIPERS Type II)

Штангенциркули с
нониусом 2-го типа (MONO-BLOCK VERNIER CALIPERS Type II)
Особенности:
  • Устройство прецезионной подачи измерительного блока
  • Цельный/разборный нониусный блок
  • Изготавливается из углеродистой или нержавеющей стали


Обозначение Штангенциркуля 2-го типа с диапазоном измерения 0-200 мм из нержавеющей стали при заказе: Штангенциркуль ШЦ тип II модель 148-525S

Технические характеристики:

С моноблочной рамкойС разборной рамкойДиапазон измерения, мм/дюймыЦена деления, мм/дюймыРазмеры А, B, C, D и H, мм (см. рис.)
Из нержавеющей сталиИз углеродистой сталиИз нержавеющей сталиИз углеродистой сталиABCDH
148-525S 148-525C 149-525S 149-525C 0-200 0.05 60/90 10 10 17/17 36.5/36.5
148-535S 148-535C 149-535S 149-535C 0-300 0.05 60/90 10 10 17/17 36.5/36.5
148-550S 148-550C 149-550S 149-550C 0-500 0.05 100/125/150 10 12 25/25/25 55/55/55
148-555S 148-555C 149-555S 149-555C 0-600 0.05 100/125/150 10 12 25/25/25 55/55/55
148-560S 148-560C 149-560S 149-560C 0-800 0.05 125/150/200 20 18 32/32/32 64/64/64
148-565S 148-565C 149-565S 149-565C 0-1000 0.05 125/150/200 20 18 32/32/32 64/64/64
148-570S 148-570C 149-570S 149-570C 0-1500 0.05 125/150/200 20/30 20 32/48/48 64/73/73
148-575S 148-575C 149-575S 149-575C 0-2000 0.05 150/200/300 20/30 20 48/48/48 73/73/73
148-125S 148-125C 149-125S 149-125C 0-200 0.02 60/90 10 10 17/17 36.5/36.5
148-135S 148-135C 149-135S 149-135C 0-300 0.02 60/90 10 10 17/17 36.5/36.5
148-150S 148-150C 149-150S 149-150C 0-500 0.02 100/125/150 10 12 25/25/25 55/55/55
148-155S 148-155C 149-155S 149-155C 0-600 0.02 100/125/150 10 12 25/25/25 55/55/55
148-160S 148-160C 149-160S 149-160C 0-800 0.02 125/150/200 20 18 32/32/32 64/64/64
148-165S 148-165C 149-165S 149-165C 0-1000 0.02 125/150/200 20 18 32/32/32 64/64/64
148-170S 148-170C 149-170S 149-170C 0-1500 0.02 125/150/200 20/30 20 32/48/48 64/73/73
148-175S 148-175C 149-175S 149-175C 0-2000 0.02 150/200/300 20/30 20 48/48/48 73/73/73
148-625S 148-625C 149-625S 149-625C 0-200 0.05/1/128" 60/90 10 10 17/17 36.5/36.5
148-635S 148-635C 149-635S 149-635C 0-300 0.05/1/128" 60/90 10 10 17/17 36.5/36.5
148-650S 148-650C 149-650S 149-650C 0-500 0.05/1/128" 100/125/150 10 12 25/25/25 55/55/55
148-655S 148-655C 149-655S 149-655C 0-600 0.05/1/128" 100/125/150 10 12 25/25/25 55/55/55
148-660S 148-660C 149-660S 149-660C 0-800 0.05/1/128" 125/150/200 20 18 32/32/32 64/64/64
148-665S 148-665C 149-665S 149-665C 0-1000 0.05/1/128" 125/150/200 20 18 32/32/32 64/64/64
148-670S 148-670C 149-670S 149-670C 0-1500 0.05/1/128" 125/150/200 20/30 20 32/48/48 64/73/73
148-675S 148-675C 149-675S 149-675C 0-2000 0.05/1/128" 150/200/300 20/30 20 48/48/48 73/73/73
148-225S 148-225C 149-225S 149-225C 0-200 0.02/0.001" 60/90 10 10 17/17 36.5/36.5
148-235S 148-235C 149-235S 149-235C 0-300 0.02/0.001" 60/90 10 10 17/17 36.5/36.5
148-250S 148-250C 149-250S 149-250C 0-500 0.02/0.001" 100/125/150 10 12 25/25/25 55/55/55
148-255S 148-255C 149-255S 149-255C 0-600 0.02/0.001" 100/125/150 10 12 25/25/25 55/55/55
148-260S 148-260C 149-260S 149-260C 0-800 0.02/0.001" 125/150/200 20 18 32/32/32 64/64/64
148-265S 148-265C 149-265S 149-265C 0-1000 0.02/0.001" 125/150/200 20 18 32/32/32 64/64/64
148-270S 148-270C 149-270S 149-270C 0-1500 0.02/0.001" 125/150/200 20/30 20 32/48/48 64/73/73
148-275S 148-275C 149-275S 149-275C 0-2000 0.02/0.001" 150/200/300 20/30 20 48/48/48 73/73/73



Штангенциркули с нониусом 3-го типа (VERNIER CALIPERS Type III)

Штангенциркули с
нониусом 3-го типа (MONO-BLOCK VERNIER CALIPERS Type III)
Особенности:
  • Устройство прецезионной подачи измерительного блока
  • Цельный нониусный блок
  • Изготавливается из углеродистой или нержавеющей стали


Обозначение Штангенциркуля 3-го типа с диапазоном измерения 0-500 мм из нержавеющей стали при заказе: Штангенциркуль ШЦ тип III модель 152-550S

Технические характеристики:

С моноблочной рамкойС разборной рамкойДиапазон измерения, мм/дюймыЦена деления, мм/дюймыРазмеры А, B, C и D, мм (см. рис.)
Из нержавеющей сталиИз углеродистой сталиИз нержавеющей сталиИз углеродистой сталиABCD
152-550S 152-550C 151-550S 151-550C 0-500 0.05 100/125/150 10 12 25/25/25
152-555S 152-555C 151-555S 151-555C 0-600 0.05 100/125/150 10 12 25/25/25
152-560S 152-560C 151-560S 151-560C 0-800 0.05 125/150/200 20 18 32/32/32
152-565S 152-565C 151-565S 151-565C 0-1000 0.05 125/150/200 20 18 32/32/32
152-570S 152-570C 151-570S 151-570C 0-1500 0.05 125/150/200 20/30 18 32/48/48
152-575S 152-575C 151-575S 151-575C 0-2000 0.05 150/200/300 20/30 20 48/48/48
152-580S 152-580C 151-580S 151-580C 0-2500 0.05 150/200/300 20/30 20 48/48/48
152-585S 152-585C 151-585S 151-585C 0-3000 0.05 150/200/300 20/30 20 48/48/48
152-150S 152-150C 151-150S 151-150C 0-500 0.02 100/125/150 10 12 25/25/25
152-155S 152-155C 151-155S 151-155C 0-600 0.02 100/125/150 10 12 25/25/25
152-160S 152-160C 151-160S 151-160C 0-800 0.02 125/150/200 20 18 32/32/32
152-165S 152-165C 151-165S 151-165C 0-1000 0.02 125/150/200 20 18 32/32/32
152-170S 152-170C 151-170S 151-170C 0-1500 0.02 125/150/200 20/30 18 32/48/48
152-175S 152-175C 151-175S 151-175C 0-2000 0.02 150/200/300 20/30 20 48/48/48
152-180S 152-180C 151-180S 151-180C 0-2500 0.02 150/200/300 20/30 20 48/48/48
152-185S 152-185C 151-185S 151-185C 0-3000 0.02 150/200/300 20/30 20 48/48/48
152-650S 152-650C 151-650S 151-650C 0-500 0.05/1/128" 100/125/150 10 12 25/25/25
152-655S 152-655C 151-655S 151-655C 0-600 0.05/1/128" 100/125/150 10 12 25/25/25
152-660S 152-660C 151-660S 151-660C 0-800 0.05/1/128" 125/150/200 20 18 32/32/32
152-665S 152-665C 151-665S 151-665C 0-1000 0.05/1/128" 125/150/200 20 18 32/32/32
152-670S 152-670C 151-670S 151-670C 0-1500 0.05/1/128" 125/150/200 20/30 18 32/48/48
152-675S 152-675C 151-675S 151-675C 0-2000 0.05/1/128" 150/200/300 20/30 20 48/48/48
152-680S 152-680C 151-680S 151-680C 0-2500 0.05/1/128" 150/200/300 20/30 20 48/48/48
152-685S 152-685C 151-685S 151-685C 0-3000 0.05/1/128" 150/200/300 20/30 20 48/48/48
152-250S 152-250C 151-250S 151-250C 0-500 0.02/0.001" 100/125/150 10 12 25/25/25
152-255S 152-255C 151-255S 151-255C 0-600 0.02/0.001" 100/125/150 10 12 25/25/25
152-260S 152-260C 151-260S 151-260C 0-800 0.02/0.001" 125/150/200 20 18 32/32/32
152-265S 152-265C 151-265S 151-265C 0-1000 0.02/0.001" 125/150/200 .20 18 32/32/32
152-270S 152-270C 151-270S 151-270C 0-1500 0.02/0.001" 125/150/200 20/30 18 32/48/48
152-275S 152-275C 151-275S 151-275C 0-2000 0.02/0.001" 150/200/300 20/30 20 48/48/48
152-280S 152-280C 151-280S 151-280C 0-2500 0.02/0.001" 150/200/300 20/30 20 48/48/48
152-285S 152-285C 151-285S 151-285C 0-3000 0.02/0.001" 150/200/300 20/30 20 48/48/48

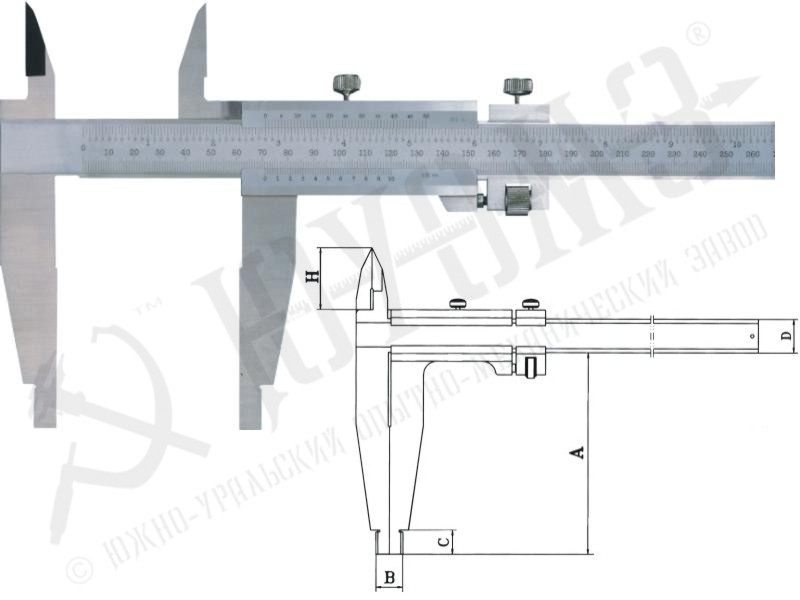

Штангенциркули с нониусом 5-го типа (VERNIER CALIPERS Type V)

Штангенциркули с
нониусом 5-го типа (MONO-BLOCK VERNIER CALIPERS Type V)
Особенности:
  • Устройство прецезионной подачи измерительного блока
  • Цельный нониусный блок
  • Изготавливается из углеродистой или нержавеющей стали


Обозначение Штангенциркуля 5-го типа с диапазоном измерения 0-200 мм из нержавеющей стали при заказе: Штангенциркуль ШЦ тип V модель 152-525S

Технические характеристики:

Модель (Нержавеющая сталь)Модель (Углеродистая сталь)Диапазон измерения, мм/дюймыЦена деления, мм/дюймыРазмеры А, B, C, D и H, мм (см. рис.)
ABCDH
153-525S 153-525C 0-200 0.05 60 10 10 17 22
153-535S 153-535C 0-300 0.05 60 10 10 17 22
153-550S 153-550C 0-500 0.05 100/125/150 10 12 25/25/25 40/40/40
153-555S 153-555C 0-600 0.05 100/125/150 10 12 25/25/25 40/40/40
153-560S 153-560C 0-800 0.05 125/150/200 20 20 32/32/32 47/47/47
153-565S 153-565C 0-1000 0.05 125/150/200 20 20 32/32/32 47/47/47
153-570S 153-570C 0-1500 0.05 125/150/200 20/30 20 32/48/48 47/54.5/54.5
153-575S 153-575C 0-2000 0.05 150/200/300 20/30 20 48/48/48 54/54/54
153-125S 153-125C 0-200 0.02 60 10 10 17 22
153-135S 153-135C 0-300 0.02 60 10 10 17 22
153-150S 153-150C 0-500 0.02 100/125/150 10 12 25/25/25 40/40/40
153-155S 153-155C 0-600 0.02 100/125/150 10 12 25/25/25 40/40/40
153-160S 153-160C 0-800 0.02 125/150/200 20 20 32/32/32 47/47/47
153-165S 153-165C 0-1000 0.02 125/150/200 20 20 32/32/32 47/47/47
153-170S 153-170C 0-1500 0.02 125/150/200 20/30 20 32/48/48 47/54.5/54.5
153-175S 153-175C 0-2000 0.02 150/200/300 20/30 20 48/48/48 54/54/54
153-625S 153-625C 0-200 0.05/1/128" 60 10 10 17 22
153-635S 153-635C 0-300 0.05/1/128" 60 10 10 17 22
153-650S 153-650C 0-500 0.05/1/128" 100/125/150 10 12 25/25/25 40/40/40
153-655S 153-655C 0-600 0.05/1/128" 100/125/150 10 12 25/25/25 40/40/40
153-660S 153-660C 0-800 0.05/1/128" 125/150/200 20 20 32/32/32 47/47/47
153-665S 153-665C 0-1000 0.05/1/128" 125/150/200 20 20 32/32/32 47/47/47
153-670S 153-670C 0-1500 0.05/1/128" 125/150/200 20/30 20 32/48/48 47/54.5/54.5
153-675S 153-675C 0-2000 0.05/1/128" 150/200/300 20/30 20 48/48/48 54/54/54
153-225S 153-225C 0-200 0.02/0.001" 60 10 10 17 22
153-235S 153-235C 0-300 0.02/0.001" 60 10 10 17 22
153-250S 153-250C 0-500 0.02/0.001" 100/125/150 10 12 25/25/25 40/40/40
153-255S 153-255C 0-600 0.02/0.001" 100/125/150 10 12 25/25/25 40/40/40
153-260S 153-260C 0-800 0.02/0.001" 125/150/200 20 20 32/32/32 47/47/47
153-265S 153-265C 0-1000 0.02/0.001" 125/150/200 20 20 32/32/32 47/47/47
153-270S 153-270C 0-1500 0.02/0.001" 125/150/200 20/30 20 32/48/48 47/54.5/54.5
153-275S 153-275C 0-2000 0.02/0.001" 150/200/300 20/30 20 48/48/48 54/54/54

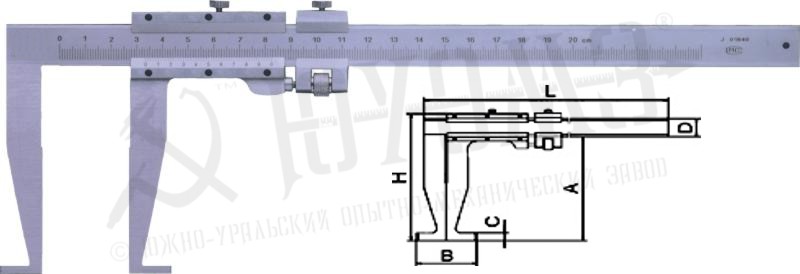

Штангенциркули с нониусом для измерения внутренних канавок (INSIDE GROOVE VERNIER CALIPERS)

Штангенциркули с
нониусом для измерения внутренних канавок (INSIDE GROOVE VERNIER CALIPERS)
Особенности:
  • Устройство прецезионной подачи измерительного блока
  • Цельный нониусный блок


Обозначение Штангенциркуля для измерения внутренних канавок с диапазоном измерения 40-340 мм из нержавеющей стали при заказе: Штангенциркуль ШЦc модель 157-535

Технические характеристики:

МодельДиапазон измерения, ммЦена деления, мм/дюймыРазмеры А, B, C, D, H и L, мм (см. рис.)
ABCDHL
157-535 40-340 0.05 95 40 5 17 117 410
157-135 40-340 0.02 95 40 5 17 117 410
157-635 40-340 0.05/1/128" 95 40 5 17 117 410
157-235 40-340 0.02/0.001" 95 40 5 17 117 410
157-550 60-560 0.05 150 60 5 25 181.5 660
157-150 60-560 0.02 150 60 5 25 181.5 660
157-650 60-560 0.05/1/128" 150 60 5 25 181.5 660
157-250 60-560 0.02/0.001" 150 60 5 25 181.5 660

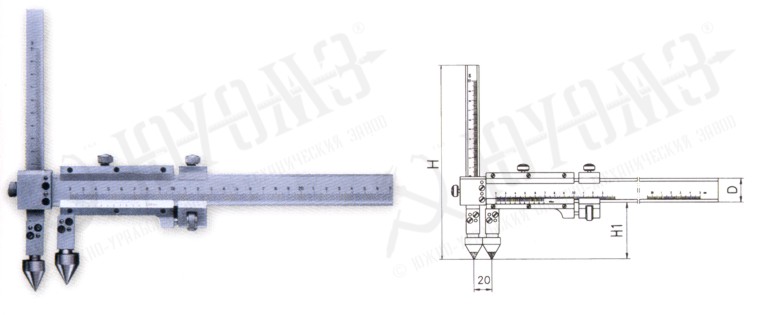

Штангенциркули с нониусом для измерения расстояний между центрами отверстий (CENTER DISTANCE MEASURING VERNIER CALIPERS)

Штангенциркули с нониусом для измерения расстояний между центрами отверстий (CENTER DISTANCE MEASURING VERNIER CALIPERS)
Особенности:
  • Измерение расстояния между центрами отверстий с помощью конических наконечников
  • Измерение расстояний между центрами отверстий, расположенных на разных уровнях с помощью передвижной линейки
  • Возможно измерение диаметра больших отверстий


Обозначение Штангенциркуля для измерения расстояний между центрами отверстий с диапазоном измерения 20-150 мм из нержавеющей стали при заказе: Штангенциркуль ШЦ модель 161-120

Технические характеристики:

МодельДиапазон измерения, ммЦена деления, ммРазмеры H, H1 и D, мм (см. рис.)
HH1D
161-120 20-150 0.02 180 50 16
161-125 20-200 0.02 180 50 16
161-135 20-300 0.02 180 50 17
161-150 20-500 0.02 216.5 61.5 25
161-165 20-1000 0.02 400 70 32
161-175 20-2000 0.02 625 108 48



Штангенциркули точечные с нониусом (POINT VERNIER CALIPERS)

Штангенциркули точечные с нониусом (POINT VERNIER CALIPERS)
Особенности:
  • Удобен для измерения при недостатке освещенности
  • Изготовлен из нержавеющей стали


Обозначение Штангенциркуля точечного с нониусом с диапазоном измерения 0-50 мм при заказе: Штангенциркуль ШЦ модель 163-300

Технические характеристики:

МодельДиапазон измерения, ммЦена деления, ммРазмеры A, B, C, D, H, и L мм (см. рис.)
ABCDHL
163-300 0-50 0.1 51.5 11.5 3.5 11.5 12.5 160

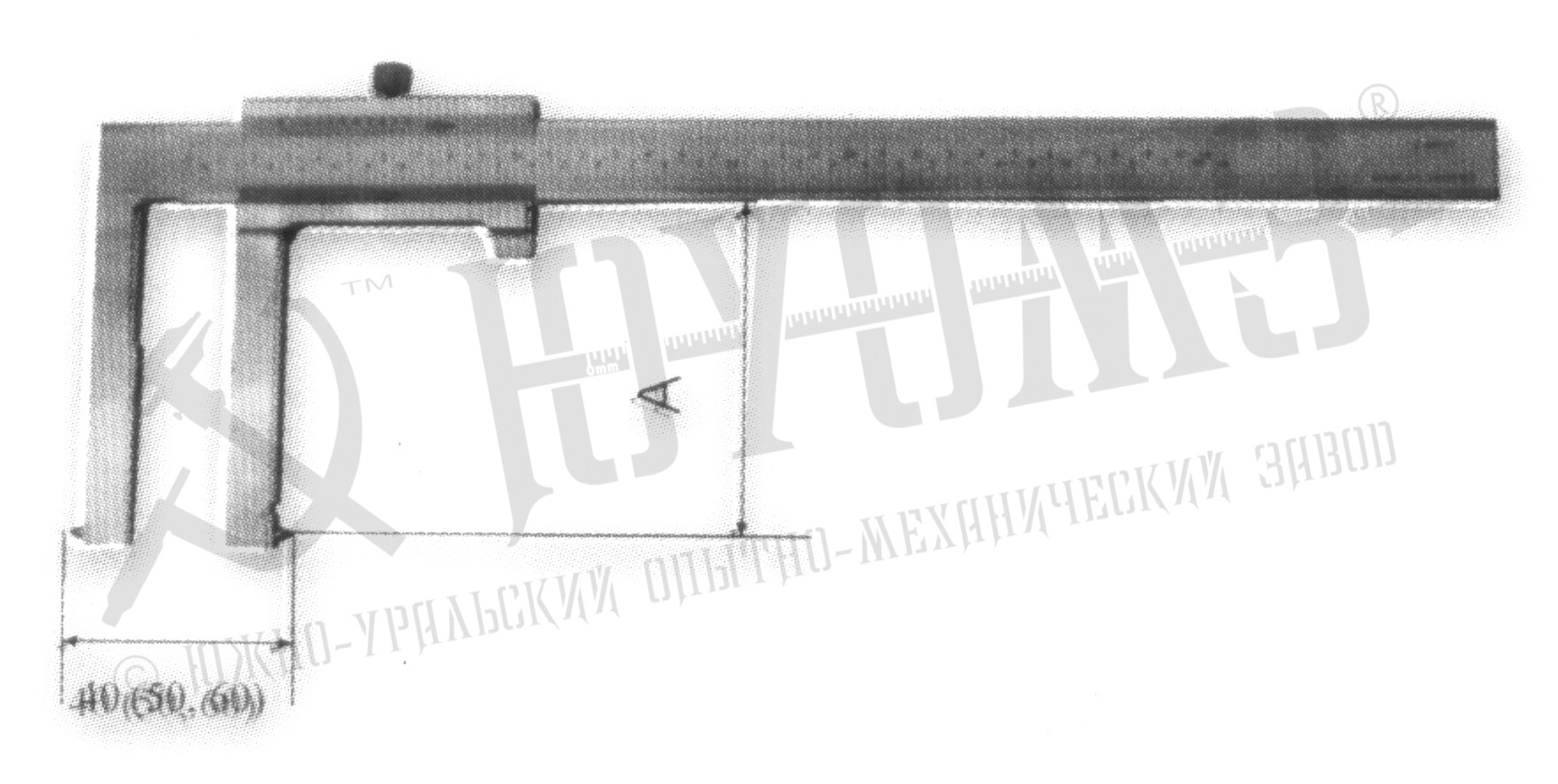

Штангенциркули для тормозных колодок с нониусом (BRAKE VERNIER CALIPERS)

Штангенциркули для тормозных колодок с нониусом (BRAKE VERNIER CALIPERS)
Особенности:
  • Измерение тормозных колодок или подобных изделий


Обозначение Штангенциркуля для тормозных колодок с нониусом с диапазоном измерения 50-550 мм при заказе: Штангенциркуль ШЦ модель 162-155

Технические характеристики:

МодельДиапазон измерения, ммЦена деления, ммРазмер A, мм (см. рис.)
162-140 40-340 0.02 105
162-155 50-550 0.02 150
162-160 60-650 0.02
Каталог товаров
