Индикаторы и измерительные головки
|
Внимание! Наименование моделей инструмента в отдельных случаях может отличаться от приведенных ниже в связи с поставкой продукции другого импортного производителя. Настоятельно рекомендуем при заказе указывать кроме модели, также основные и отличительные характеристики запрашиваемого инструмента для максимально точного подбора возможного аналога от другого производителя, в случае невозможности поставки инструмента от выбранного производителя.
Для получения наиболее подробной информации рекомендуем приобрести "Каталог измерительного инструмента приборов и приспособлений импортного производства" ЗАО ЮУОМЗ. Подробнее...

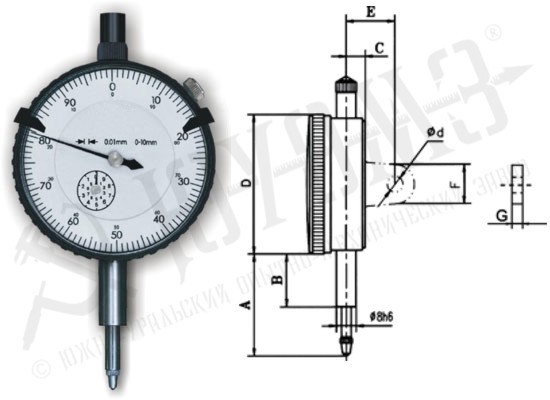

Индикаторы часового типа 538-й серии (DIAL INDICATORS 538)
Особенности:
- Круглое основание
- Пластиковое кольцо установки шкалы
- Устанавливаемые маркеры пределов
- Стопорный винт для шкалы

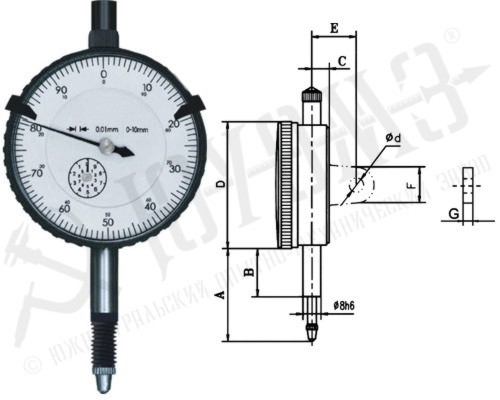

Индикаторы часового типа 539-й серии (DIAL INDICATORS 539)
Особенности:
- Круглое основание
- Пластиковое кольцо установки шкалы
- Устанавливаемые маркеры пределов
- Без стопорного винта для шкалы
- Измерительный наконечник закрыт резиновой гофрой, исключающей попадание пыли и влаги
Обозначение Индикатора часового типа 538-й серии с диапазоном измерения 0-5 мм при заказе: Индикаторы ИЧ 538-й серии модель 538-051
Технические характеристики:
| Серия | Модель | Диапазон измерения, мм | Цена деления, мм | Размеры A, B, C, D, E, F, d и G, мм (см. рис.) |
| A | B | C | D | E | F | d | G |
| 538 |
538-050 |
0-3 |
0.01 |
38 |
17.5 |
9 |
ø55.5 |
21 |
16 |
6.5 |
5 |
| 538 |
538-051 |
0-5 |
0.01 |
38 |
17.5 |
9 |
ø55.5 |
21 |
16 |
6.5 |
5 |
| 538 |
538-053 |
0-10 |
0.01 |
38 |
17.5 |
9 |
ø55.5 |
21 |
16 |
6.5 |
5 |
| 539 |
539-050 |
0-3 |
0.01 |
38 |
17.5 |
9 |
ø55.5 |
21 |
16 |
6.5 |
5 |
| 539 |
539-051 |
0-5 |
0.01 |
38 |
17.5 |
9 |
ø55.5 |
21 |
16 |
6.5 |
5 |
| 539 |
539-053 |
0-10 |
0.01 |
46 |
17.5 |
9 |
ø55.5 |
21 |
16 |
6.5 |
5 |
Индикаторы часового типа 511-й, 513-й, 515-й серии (DIAL INDICATORS 511, 513, 515)
Особенности:
- Круглое основание
- Стальное кольцо установки шкалы
- Устанавливаемые маркеры пределов
- Стопорный винт для шкалы
- Защита от пыли
Индикаторы часового типа серии 511D, 513D, 515D (DIAL INDICATORS 511D, 513D, 515D)
Особенности:
- Аналогично соответственно 511-й, 513-й и 515-й серии + использование часовых каменных подшипников
- Удароустойчивые
Обозначение Индикатора часового типа 511-й серии с диапазоном измерения 0-5 мм при заказе: Индикаторы ИЧ 511-й серии модель 511-061
Технические характеристики:
| Модель | Диапазон измерения, мм | Цена деления, мм | Размеры A, B, C, D, E, F, d и G, мм (см. рис.) |
| A | B | C | D | E | F | d | G |
| 511-060 |
0-3 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 511-061 |
0-5 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 511-063 |
0-10 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 513-060 |
0-3 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 513-061 |
0-5 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 513-063 |
0-10 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 515-060 |
0-3 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 515-061 |
0-5 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 515-063 |
0-10 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 511-060D |
0-3 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 511-061D |
0-5 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 511-063D |
0-10 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 513-060D |
0-3 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 513-061D |
0-5 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 513-063D |
0-10 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 515-060D |
0-3 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 515-061D |
0-5 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 515-063D |
0-10 |
0.01 |
41.5 |
21 |
8.2 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |

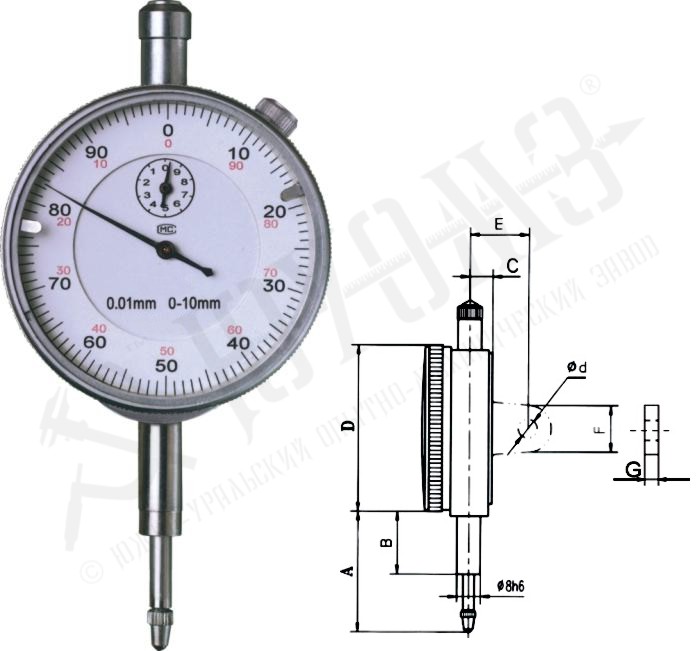

Индикаторы часового типа 517-й, 519-й, 521-й серии (DIAL INDICATORS 517, 519, 521)
Особенности:
- Круглое основание
- Пластиковое поворотное кольцо шкалы
- Устанавливаемые маркеры пределов
- Стопорный винт для шкалы
- Защита от пыли
Индикаторы часового типа серии 517D, 519D, 521D (DIAL INDICATORS 517D, 519D, 521D)
Особенности:
- Аналогично соответственно 517-й, 519-й и 521-й серии + использование часовых каменных подшипников
- Удароустойчивые
Обозначение Индикатора часового типа 517-й серии с диапазоном измерения 0-5 мм при заказе: Индикаторы ИЧ 517-й серии модель 517-061
Технические характеристики:
| Модель | Диапазон измерения, мм | Цена деления, мм | Размеры A, B, C, D, E, F, d и G, мм (см. рис.) |
| A | B | C | D | E | F | d | G |
| 517-060 |
0-3 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 517-061 |
0-5 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 517-063 |
0-10 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 519-060 |
0-3 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 519-061 |
0-5 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 519-063 |
0-10 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 521-060 |
0-3 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 521-061 |
0-5 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 521-063 |
0-10 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 517-060D |
0-3 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 517-061D |
0-5 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 517-063D |
0-10 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 519-060D |
0-3 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 519-061D |
0-5 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 519-063D |
0-10 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 521-060D |
0-3 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 521-061D |
0-5 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 521-063D |
0-10 |
0.01 |
40 |
19.5 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |

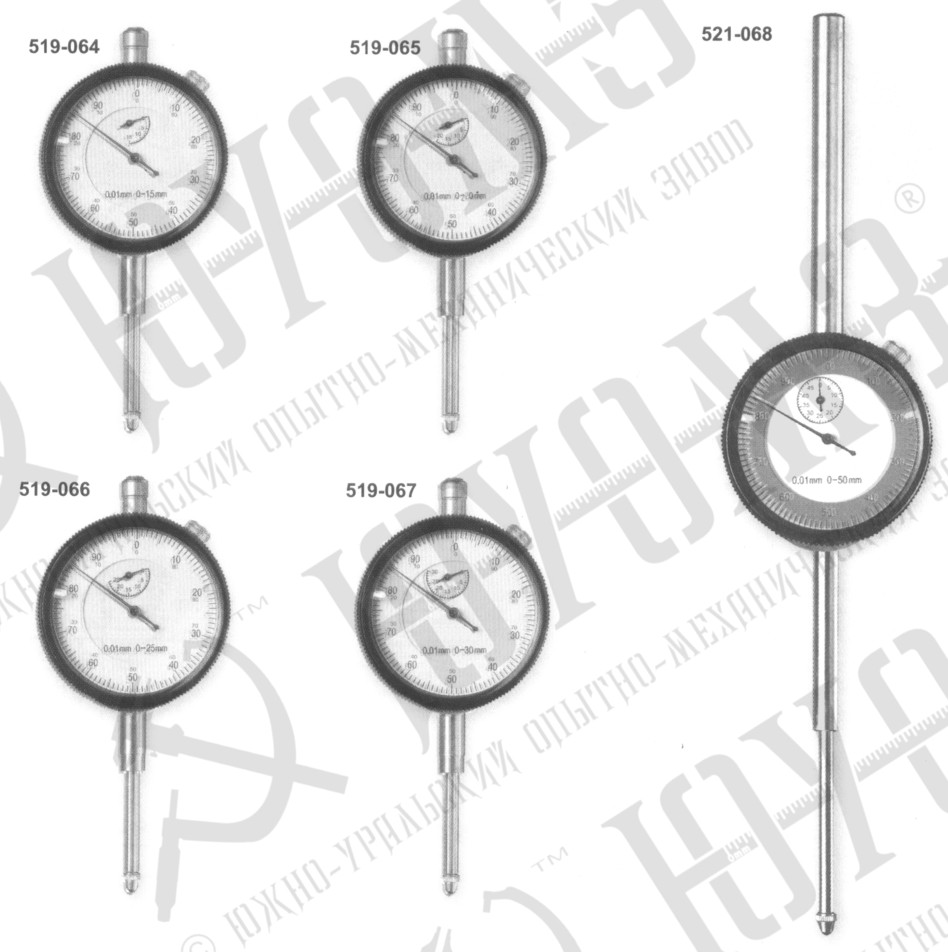

Индикаторы часового типа 519-й, 521-й серии (DIAL INDICATORS 519, 521)
Особенности:
- Особая форма корпуса
- Стальное или пластиковое поворотное кольцо шкалы
- Устанавливаемые маркеры пределов
- Стопорный винт для шкалы
- Для 521-068 специальная защита от пыли встроена в корпус
Обозначение Индикатора часового типа 519-й серии с диапазоном измерения 0-15 мм при заказе: Индикаторы ИЧ 519-й серии модель 519-064
Технические характеристики:
| Модель | Диапазон измерения, мм | Цена деления, мм | Размеры A, B, C, D, E, F, d и G, мм (см. рис.) |
| A | B | C | D | E | F | d | G |
| 519-064 |
0-15 |
0.01 |
61 |
21.5 |
8 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 519-065 |
0-20 |
0.01 |
61 |
21.5 |
8 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 519-066 |
0-25 |
0.01 |
61 |
21.5 |
8 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 519-067 |
0-30 |
0.01 |
61 |
21.5 |
8 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 521-068 |
0-50 |
0.01 |
108 |
47 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |
| 521-090 |
0-100 |
0.01 |
108 |
47 |
8.2 |
ø60 |
20 |
18 |
6.5/6.35 |
5 |

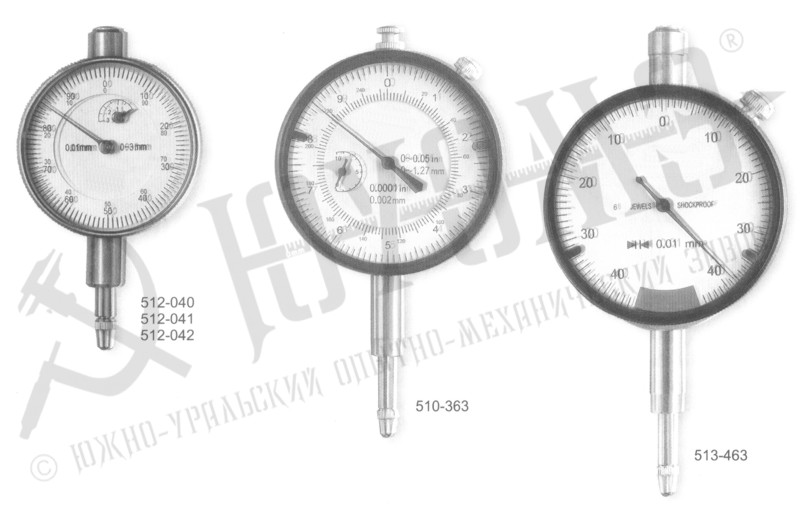

Индикаторы стрелочные (DIAL INDICATORS)
Особенности:
- Серия 512-04* - Индикаторы малогабаритные
Серия 510-363 - Индикаторы микронные со шкалой мм/дюймы
Серия 513-463 - Индикаторы для сравнительных измерений
- Круглый корпус
- Стальное поворотное кольцо шкалы
- Дополнительная защита от загрязнения
- Устанавливаемые маркеры пределов (отсутствуют для моделей 512-040, 512-041, 512-042)
- Стопорный винт для шкалы (отсутствует для моделей 512-040, 512-041, 512-042)

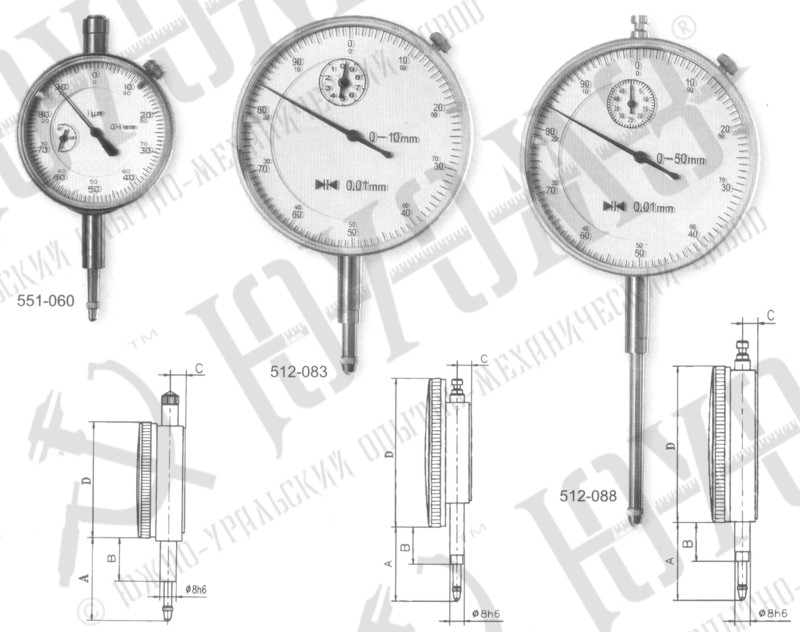

Индикаторы стрелочные (DIAL INDICATORS)
Особенности:
Серия 551-060 - Индикаторы Микронные:
- Корпус особой формы
- Стальное поворотное кольцо шкалы
- Дополнительная защита от загрязнения
- Устанавливаемые маркеры пределов
- Стопорный винт для шкалы
Серия 512-083, 512-088 - Индикаторы 0-10 мм и 0-50 мм:
- Круглый корпус
- Стальное поворотное кольцо шкалы
- Дополнительная защита от загрязнения
- Устанавливаемые маркеры пределов
- Стопорный винт для шкалы
- Диаметр шкалы 80 мм для удобства считывания информации при слабом освещении
Обозначение Индикатора 512-й серии с диапазоном измерения 0-5 мм при заказе: Индикатор ИЧ 512-й серии модель 512-041
Технические характеристики:
| Модель | Диапазон измерения, мм | Цена деления, мм | Размеры A, B, C и D, мм (см. рис.) |
| A | B | C | D |
| 512-040 |
0-3 |
0.01 |
26 |
12 |
7.2 |
ø42 |
| 512-041 |
0-5 |
0.01 |
26 |
12 |
7.2 |
ø42 |
| 512-042 |
0-6 |
0.01 |
26 |
12 |
7.2 |
ø42 |
| 510-363 |
0-1.27/0-0.05" |
0.002/0.0001" |
43 |
21.5 |
8.2 |
ø57 |
| 513-463 |
±0.4 |
0.01 |
43 |
21.5 |
8.2 |
ø57 |
| 551-060 |
0-1 |
0.001 |
32.5 |
21.5 |
8 |
ø57 |
| 512-083 |
0-10 |
0.01 |
48 |
28 |
8 |
ø80 |
| 512-088 |
0-50 |
0.01 |
90 |
29.5 |
8 |
ø80 |

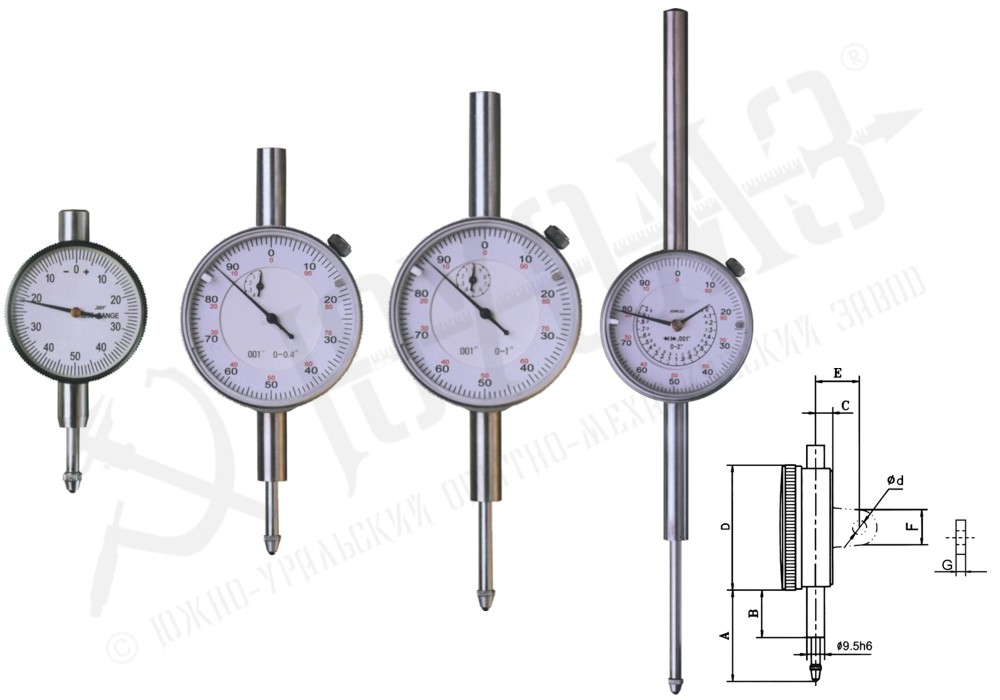

Индикаторы часового типа дюймового диапазона (INCH DIAL INDICATORS)
Особенности:
- Круглое основание
- Стальное кольцо установки шкалы
- Устанавливаемые маркеры пределов
- Стопорный винт для шкалы
- Защита от пыли
- Модель 512-160 не снабжена ушком и маркерами пределов
Обозначение Индикатора часового типа дюймового диапазона с диапазоном измерения 0-1" при заказе: Индикаторы ИЧ модель 512-166
Технические характеристики:
| Модель | Диапазон измерения, дюймы | Цена деления, дюймы | Размеры A, B, C, D, E, F, d и G, мм (см. рис.) |
| A | B | C | D | E | F | d | G |
| 512-160 |
0-0.25" |
0.001 |
33 |
14 |
7.5 |
ø42.5 |
1 |
1 |
1 |
1 |
| 512-163 |
0-0.4" |
0.001 |
41.5 |
21.5 |
8 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 512-166 |
0-1" |
0.001 |
60 |
24 |
8 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |
| 512-168 |
0-2" |
0.001 |
113 |
53 |
8 |
ø57 |
20 |
18 |
6.5/6.35 |
5 |

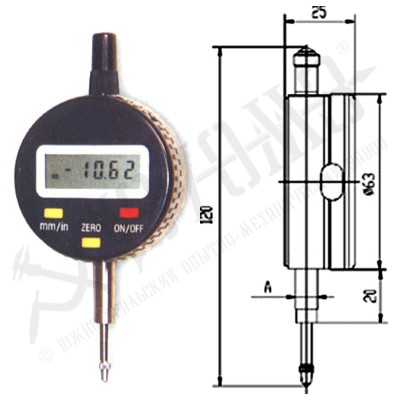

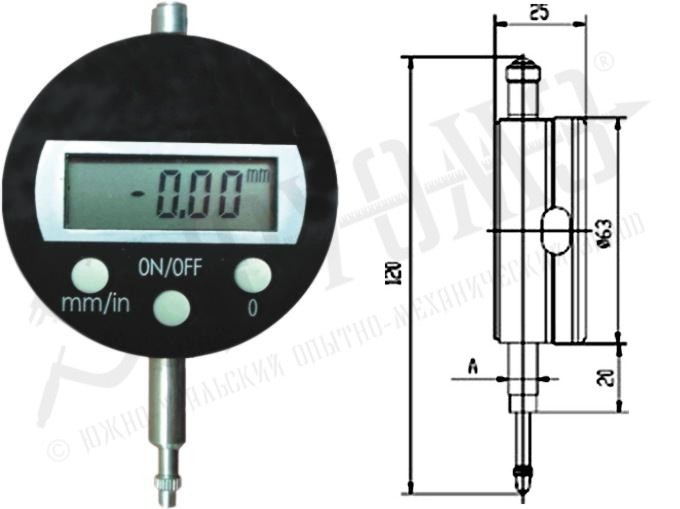

Индикаторы часового типа с цифровым отсчетным устройством (DIGITAL INDICATORS)
Особенности:
- Pучное отключение питания
- Установка нуля в любом положении отсчетного устройства
- Переключение мм/дюймы в любом положении отсчетного устройства
- Порт обмена данными с компьютером
Обозначение Индикатора часового типа с цифровым отсчетным устройством с измерительным наконечником ø 8 мм при заказе: Индикатора ИЧЦ модель 540-100
Технические характеристики:
| Модель | Диапазон измерения, мм/дюймы | Цена деления, мм/дюймы | A, мм (см. рис.) | Точность, мм |
| 540-100 |
0-5/0.2 |
0.01/0.0005" |
8 |
0.03 |
| 540-200 |
0-5/0.2 |
0.01/0.0005" |
9.5 |
0.03 |

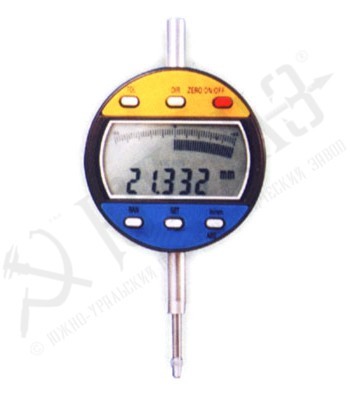

Индикаторы часового типа с цифровым отсчетным устройством (DIGITAL INDICATORS)
Особенности:
- Pучное отключение питания
- Установка нуля в любом положении отсчетного устройства
- Переключение мм/дюймы в любом положении отсчетного устройства
- Порт обмена данными с компьютером
Обозначение Индикатора часового типа с цифровым отсчетным устройством с диапазоном измерения 0-10 мм при заказе: Индикатора ИЧЦ модель 540-105
Технические характеристики:
| Модель | Диапазон измерения, мм | Цена деления, мм/дюймы | A, мм (см. рис.) | Точность, мм |
| 540-105 |
0 - 10 |
0.01/0.0005 |
8 |
0.03 |
Индикаторы часового типа с цифровым отсчетным устройством (DIGITAL INDICATORS)
Особенности:
- C жидкокристаллическим цифровым дисплеем и электронной шкалой
- ЖКД и панельуправления могут поворачиваться на любой угол
- Pучное отключение питания
- Установка нуля в любом положении отсчетного устройства
- Переключение мм/дюймы в любом положении отсчетного устройства
Обозначение Индикатора часового типа с цифровым отсчетным устройством с диапазоном измерения 0-10 мм при заказе: Индикатора ИЧЦ модель 546-110
Технические характеристики:
| Модель | Диапазон измерения, мм | Цена деления, мм |
| 546-110 |
0 - 10
0 - 12 |
0.005
0.001 |
Индикаторы часового типа с цифровым отсчетным устройством (DIGITAL INDICATORS)
Особенности:
- Большой диапазон измерений
- Pучное отключение питания
- Установка нуля в любом положении отсчетного устройства
- Переключение мм/дюймы в любом положении отсчетного устройства
Обозначение Индикатора часового типа с цифровым отсчетным устройством с диапазоном измерения 0-25 мм при заказе: Индикатора ИЧЦ модель 540-125
Технические характеристики:
| Модель | Диапазон измерения, мм/дюймы | Цена деления, мм | Точность, мм |
| 540-125 |
0~25 |
0.01mm/0.0005" |
30μm |
| 540-130 |
0~30 |
0.01mm/0.0005" |
30μm |
| 540-150 |
0~50 |
0.01"/0.0005" |
40μm |
| 540-325 |
0~25 |
0.01mm/0.0005" |
30μm |
| 540-330 |
0~30 |
0.01mm/0.0005" |
30μm |
| 540-350 |
0~50 |
0.01mm/0.0005" |
40μm |
| 540-300 |
0~100 |
0.01mm/0.0005" |
50μm |
| 540-325A |
0~25 |
0.01mm/0.0005" |
30μm |
| 540-330A |
0~30 |
0.01mm/0.0005" |
30μm |
| 540-350A |
0~50 |
0.01mm/0.0005" |
40μm |
