Индикаторы рычажные

Внимание! Наименование моделей инструмента в отдельных случаях может отличаться от приведенных ниже в связи с поставкой продукции другого импортного производителя. Настоятельно рекомендуем при заказе указывать кроме модели, также основные и отличительные характеристики запрашиваемого инструмента для максимально точного подбора возможного аналога от другого производителя, в случае невозможности поставки инструмента от выбранного производителя.
Для получения наиболее подробной информации рекомендуем приобрести "Каталог измерительного инструмента приборов и приспособлений импортного производства" ЗАО ЮУОМЗ. Подробнее...

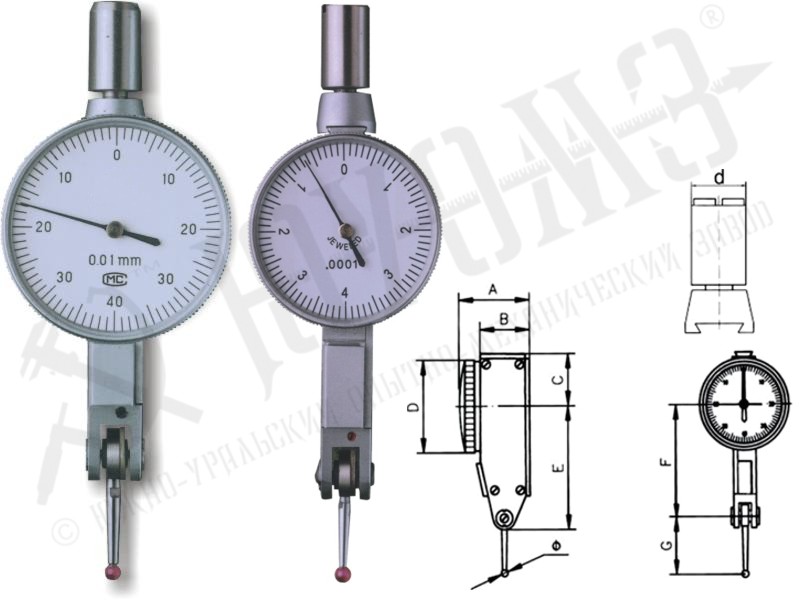

Индикаторы рычажные с большой шкалой и рубиновым шариковым наконечником (LARGE DIAL TEST INDICATORS WITH RUBY BALL HEAD)

Индикаторы рычажные с большой шкалой и рубиновым шариковым наконечником (LARGE DIAL TEST INDICATORS WITH RUBY BALL HEAD)

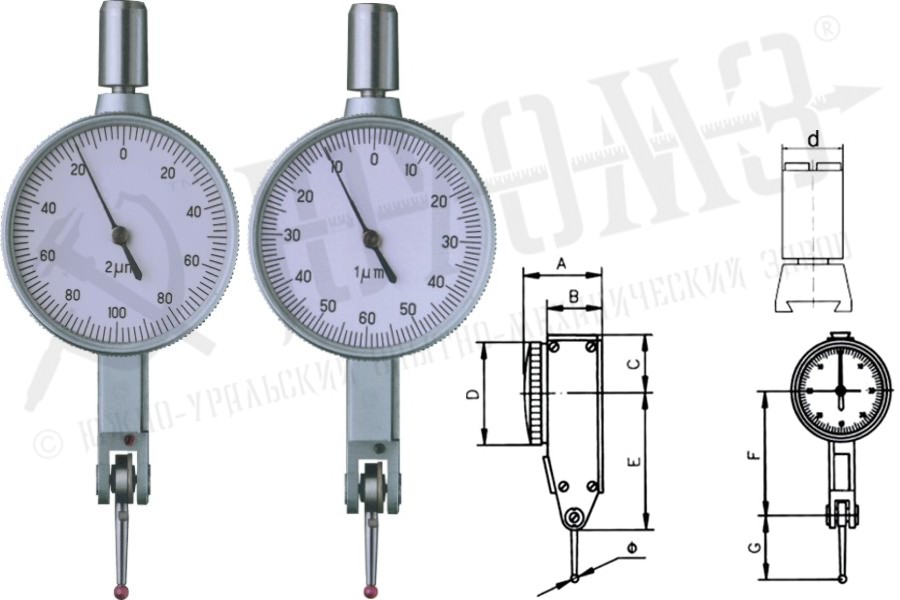

Индикаторы рычажные с большой микронной шкалой и рубиновым шариковым наконечником (LARGE MICRON DIAL TEST INDICATORS WITH RUBY BALL HEAD)

Индикаторы рычажные с большой микронной шкалой и рубиновым шариковым наконечником (LARGE MICRON DIAL TEST INDICATORS WITH RUBY BALL HEAD)


Обозначение Рычажного индикатора с диапазоном измерения 0-0,8 мм при заказе: Индикаторы рычажный модель 560-411

Технические характеристики:

МодельДиапазон измерения, ммЦена деления, ммРазмеры A, B, C, D, E, F, G, ø и d, мм (см. рис.)
ABCDEFGød
560-411 0-0.8 0.01 24 17.3 16.5 ø38.4 42.7 38.7 19 2 4/8
560-412 0-0.8 0.01 24 17.3 16.5 ø38.4 42.7 38.7 30 2 4/8
566-411 0-0.2 0.002 24 17.3 16.5 ø38.4 42.7 38.7 15 2 4/8
566-412 0-0.12 0.001 24 17.3 16.5 ø38.7 42.7 38.7 12.5 2 4/8
560-501 0-0.03" 0.001" 24 17.3 16.5 ø31 42.7 38.7 15 2 3.9/9.5
566-501 0-0.03" 0.0001" 24 17.3 16.5 ø31 42.7 38.7 15 2 3.9/9.5
566-502 0-0.008" 0.0001" 24 17.3 16.5 ø31 42.7 38.7 15 2 3.9/9.5

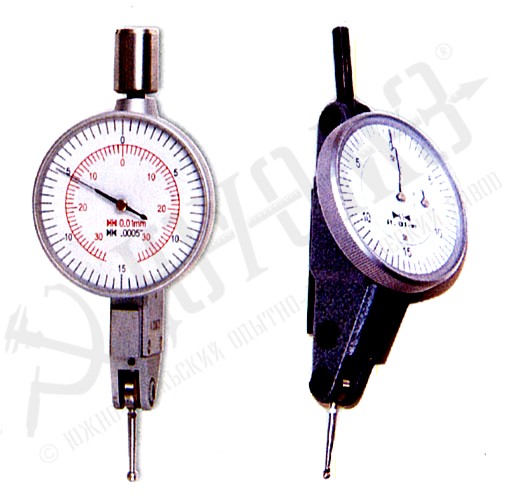

Индикаторы рычажные 560-й серии (DIAL TEST INDICATORS 560)

Индикаторы рычажные 560-й серии (DIAL TEST INDICATORS 560)
Особенности:
  • Большой диапазон измерений
  • Легкое восприятие данных благодаря малой шкале количества оборотов
  • Измерение по и против часовой стрелки (отклонение наконечника в разные стороны)


Обозначение Рычажного индикатора с диапазоном измерения 0-0,6 мм при заказе: Индикаторы рычажный модель 560-131

Технические характеристики:

МодельДиапазон измерения, мм/дюймыЦена деления, мм/дюймыПрисоединительный Ø, мм (см. рис.)
560-131 0 - 0.6/0 - 0.3" 0.01 - 0005“ Ø31
560-031 -1.6 - +1.6 0.01 Ø38.4

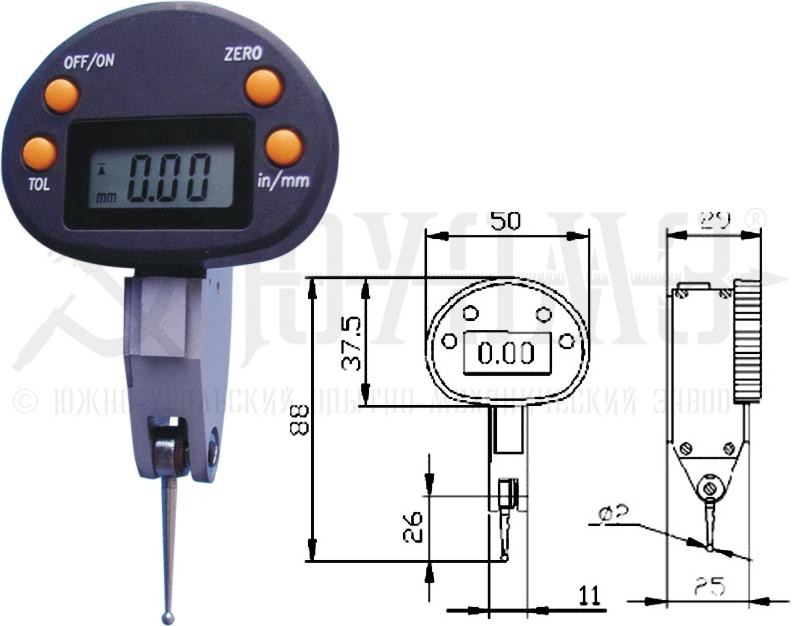

Индикаторы рычажные с электронным отсчетным устройством (DIGITAL TEST INDICATORS)

Индикаторы рычажные с электронным отсчетным устройством (DIGITAL TEST INDICATORS)
Особенности:
  • Pучное отключение питания
  • Установка нуля в любом положении отсчетного устройства
  • Переключение мм/дюймы в любом положении отсчетного устройства
  • Возможность индикации превышения заданного значения


Обозначение Рычажного индикатора с диапазоном измерения 0-0,8 мм при заказе: Индикаторы рычажный модель 560-411

Технические характеристики:

МодельДиапазон измерения, ммЦена деления, ммРазмеры A и присоединительный Ø, мм (см. рис.)Точность, мм
AØ
563-005 ±0.5/0.02 0.01/0.0005" -- 2.5 ±0.02"
