Призмы поверочные и разметочные с четырьмя выемками (тип II) чугунные (ТУ2-034-812-88, ГОСТ 5641-82(66))

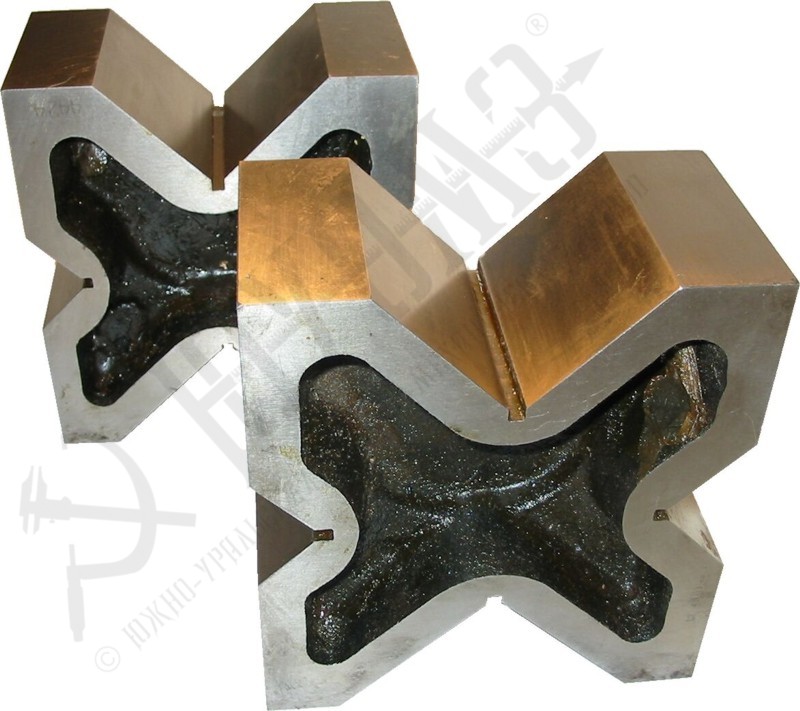

Призмы поверочные и разметочные с четырьмя выемками (тип II) (ТУ2-034-812-88, ГОСТ 5641) Призмы поверочные и разметочные второго типа (ТУ 2-034-812-88, ГОСТ 5641) с четырьмя призматическими выемками двух классов точности: 1 и 2. Применяются для точной разметки и установки круглых деталей при контрольно-проверочных работах. Изготавливаются без накладок из чугуна.

Обозначение призмы 2-го типа, 3-го типоразмера, 2-го класса точности при заказе: Призмы П3-2 ТУ 2-034-812-88




Скачать ГОСТ 5641-66 Призмы поверочные и разметочные

Скачать МИ 2031-89 Рекомендация. Призмы поверочные и разметочные чугунные. Методика контроля

Документ ТУ 2-034-812-88 Призмы поверочные и разметочные чугунные. Технические условия доступен для заказа по запросу.



Технические характеристики:

№ призмыГабаритные размеры призм; глубина пазов, ммДиаметры устанавливаемых валов, мм Отклонение от параллельности призматических выемок к основанию и боковым граням, мкм Вес призмы, кг
наимен.наибол.класс 1класс 2
П1 100х60х90; 32; 25; 20; 16 8 80 10,0 20,0 2,5
П2 150х80х135; 50; 32; 25; 20 12 135 15,0 25,0 3,5
П3 200х100х180; 60; 50; 32; 25 20 160 15,0 25,0 13,5
П4 300x125x270; 110; 80; 60; 50 32 300 20,0 30,0 18,5
