Призмы опорные ГОСТ 12195-66

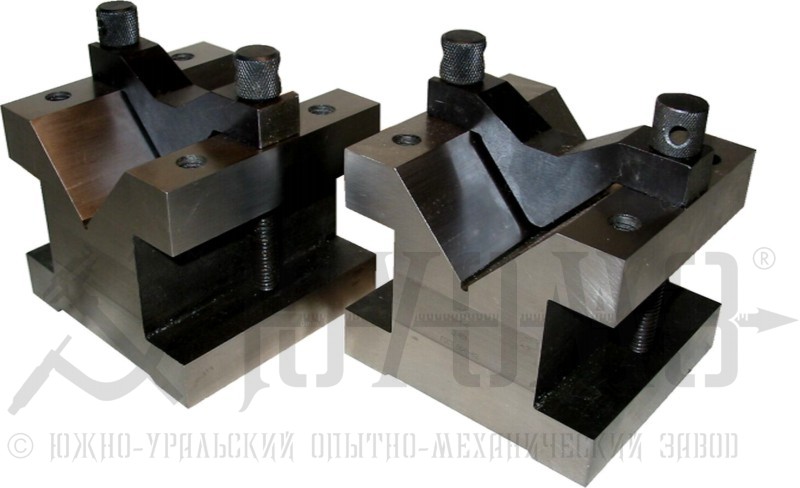

Призмы опорные ГОСТ 12195-66 - установочный элемент с рабочей поверхностью в виде паза, образованного двумя плоскостями, наклоненными друг к другу под углом α=90°.

Обозначение опорной призмы для деталей диаметром от 5 до 10 мм: Призма 7033-0031 ГОСТ 12195-66



Технические характеристики:

Обозначение призм	Диаметры зажимаемых деталей	Длина B, мм	Ширина H, мм	Высота L, мм
7033-0031	От 5 до 10	32	16	10
7033-0032	Св. 10 до 15	38	20	12
7033-0033	Св. 15 до 20	48	25	16
7033-0034	Св. 20 до 25	55	25	20
7033-0035	Св. 25 до 35	70	32	25
7033-0036	Св. 35 до 45	85	40	32
7033-0037	Св. 45 до 60	100	40	38
7033-0038	Св. 60 до 80	120	50	45
7033-0039	Св. 80 до 100	140	55	50
7033-0040	Св. 100 до 150	190	70	70



Ассортимент производимой продукции:

Призма 7033-0031 ГОСТ 12195-66
Призма 7033-0032 ГОСТ 12195-66
Призма 7033-0033 ГОСТ 12195-66
Призма 7033-0034 ГОСТ 12195-66
Призма 7033-0035 ГОСТ 12195-66
Призма 7033-0036 ГОСТ 12195-66
Призма 7033-0037 ГОСТ 12195-66
Призма 7033-0038 ГОСТ 12195-66
Призма 7033-0039 ГОСТ 12195-66
Призма 7033-0040 ГОСТ 12195-66
