Призматические меры угла (угловые меры) ГОСТ 2875-88
|
Меры угловые (меры плоского угла) предназначены для контроля и градуировки угломерных приборов и угловых шаблонов, а также для проверки углов изделий. Угловые меры (меры плоского угла) имеют отверстия для крепления
приспособлений, стягивающих плитки в блоки.
Угловые меры (меры плоского угла) поставляются в следующих исполнениях:
I - угловые плитки с одним рабочим углом со срезанной вершиной;
II - угловые плитки с одним рабочим углом остроугольные;
III - угловые плитки с четырьмя рабочими углами.
Предельные отклонения рабочих углов мер плоского угла составляют:
- для мер 1-го класса ± 10 сек
- для мер 2-го класса ± 30 сек
Обозначение набора угловых призматических мер (мер плоского угла) №1 при заказе: Набор МУП №1 ГОСТ 2875-88
Меры угловые (призматические) по ГОСТ 2875-88 внесены в Государственный реестр средств измерений рег. № 72196-18 согласно приказу Федерального агентства по техническому регулированию и метрологии № 1809 от 24.08.2018 г. "Об утверждении типов средств измерений".
Состав наборов:
| Набор мер угловых (мер плоского угла) №1 (из 93 угловых мер) выпускается первого и второго классов точности: |
| Номинальный размер рабочих углов плитки | Градация | Тип | Кол-во, шт. |
| от 10° до 79° (вкл-но) |
1° |
II |
70 |
| от 15°10' до 15°50' (вкл-но) |
10' |
II |
5 |
| от 15°01' до 15°09' (вкл-но) |
1' |
II |
9 |
| 80°-81°-100°-99° |
|
III |
1 |
| 82°-83°-98°-97° |
|
III |
1 |
| 84°-85°-96°-95° |
|
III |
1 |
| 86°-87°-94°-93° |
|
III |
1 |
| 88°-89°-92°-91° |
|
III |
1 |
| 90°-90°-90°-90° |
|
III |
1 |
| 89°10' -89°20' -90°50' -90°40' |
|
III |
1 |
| 89°30' -89°40' -90°30' -90°20' |
|
III |
1 |
| 89°50' -89°59' -90°10' -90°01' |
|
III |
1 |
| Набор мер угловых (мер плоского угла) №2 (из 33 угловых мер) выпускается первого и второго классов точности: |
| Номинальный размер рабочих углов плитки | Градация | Тип | Кол-во, шт. |
| от 10° до 20° (вкл-но) |
1° |
II |
11 |
| от 30° до 70° (вкл-но) |
10° |
II |
5 |
| 45° |
|
II |
1 |
| от 15°10' до 15°50' (вкл-но) |
10' |
II |
5 |
| от 15°01' до 15°09' (вкл-но) |
01' |
II |
9 |
| 80°-81°-100°-99° |
|
III |
1 |
| 90°-90°-90°-90° |
|
III |
1 |
| Набор мер угловых (мер плоского угла) №3 (из 8 угловых мер) выпускается первого и второго классов точности: |
| Номинальный размер рабочих углов плитки | Градация | Тип | Колво, шт. |
| от 10° до 30° (вкл-но) |
10° |
II |
3 |
| от 55° до 60° (вкл-но) |
5° |
II |
2 |
| 15° |
|
II |
1 |
| 45° |
|
II |
1 |
| 90 ° -90°-90°-90° |
|
III |
1 |
| Принадлежности к наборам мер угловых (мер плоского угла) №1 (из 93), №2 (из 33), №3 (из 8): |
| лекальная линейка (1 шт.); отвертка (1 шт.); комплект принадлежностей для крепления мер и лекальной линейки в блоках, державки (4 шт.); клиновые штифты (5 шт.). |

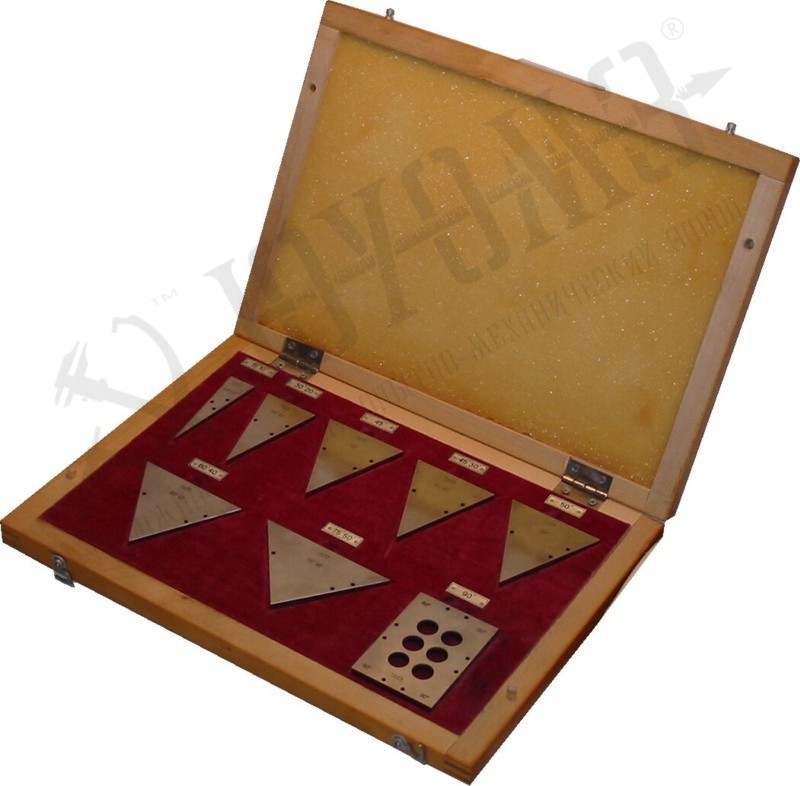

| Набор мер угловых №4 (из 8 угловых мер) выпускается первого класса точности: |
| Номинальный размер рабочих углов плитки | Градация | Тип | Кол-во, шт. |
| 15°10' |
|
II |
1 |
| 30°20' |
|
II |
1 |
| 45° |
|
II |
1 |
| 45°30' |
|
II |
1 |
| 50° |
|
II |
1 |
| 60°40' |
|
II |
1 |
| 75°50' |
|
II |
1 |
| 90°-90°-90°-90° |
|
III |
1 |
| Набор мер угловых (мер плоского угла) №6 (из 24 угловых мер) выпускается первого класса точности: |
| Номинальный размер рабочих углов плитки | Градация | Тип | Кол-во, шт. |
| от 1° до 9° (вкл-но) |
1° |
I |
9 |
| от 01' до 29' (вкл-но) |
02' |
I |
15 |

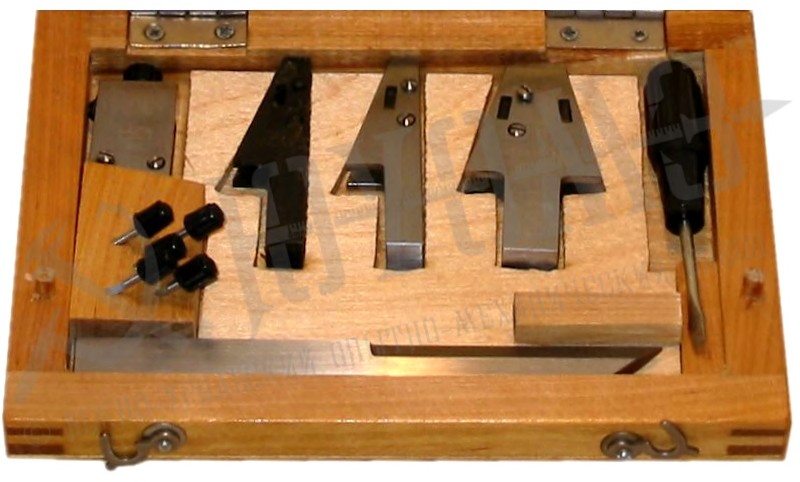

| Набор №8 (принадлежности к угловым мерам): |
| лекальная линейка (1 шт.); отвертка (1 шт.); комплект принадлежностей для крепления мер и лекальной линейки в блоках, державки (4 шт.); клиновые штифты (5 шт.). |
| Набор из 85 угловых мер (Швеция) первого класса точности: |
| Номинальный размер рабочих углов плитки | Градация |
| от 10°01' до 10°59' (вкл-но) |
2' |
| от 1° до 15° (вкл-но) |
2° |
| от 18° до 24° (вкл-но) |
2° |
| от 25° до 91° (вкл-но) |
1° |
| от 90°01' до 90°59' (вкл-но) |
1' |
| В комплект входит одна державка |
Гарантируется продолжительный срок службы при надлежащей эксплуатации!
Возможна поставка отдельных угловых мер (мер плоского угла) согласно вашей заявке!
Возможна поставка наборов угловых мер (мер плоского угла) с госповеркой в Центре Стандартизации и Метрологии на 0 класс, 1 класс, 2 класс, 3 класс, 1 разряд, 2 разряд, 3 разряд, с указанием фактических отклонений, класса точности и разряда мер.
