Линейки поверочные двутаврового сечения тип ШД (ГОСТ 8026-92)

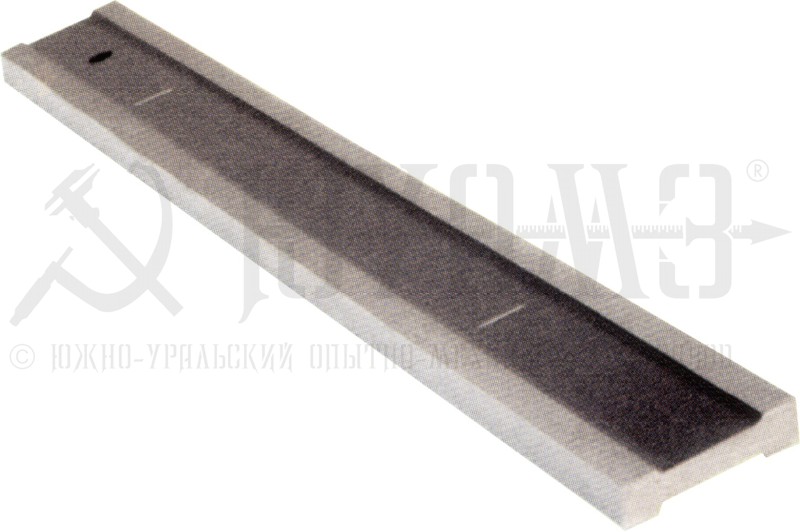

Линейка тип ШД ГОСТ 8026-92

Линейки тип ШД (ГОСТ 8026-92) - линейки поверочные с широкой рабочей поверхностью двутаврового сечения, предназначены для контроля плоскостности столов, станин и др. Используются также при монтажных работах и сборке машин и агрегатов.

Линейка поверочная ШД-630, ШД-1000, ШД-1600, ШД-2000, ШД-2500, ШД-3000, ШД-4000 (ГОСТ 8026-92) применяется в машиностроениии.

Линейка поверочная предназначена для определения непрямолинейности (неплоскостности и непараллельности) поверхности, т. е. наибольшего расстояния от точек её реального профиля до прилегающей прямой (ребра линейки).



Различают:
- поверочные линейки лекальные (с двусторонним скосом, трёхгранные и четырёхгранные)
- поверочные линейки с широкой рабочей поверхностью (прямоугольного, двутаврового сечения и в виде мостиков).

Лекальные поверочные линейки служат для определения непрямолинейности поверхности на просвет приложением ребра линейки к контролируемой поверхности. Так может быть определён просвет в 1-5 мкм. Поверочные линейки с широкой рабочей поверхностью используют для определения непрямолинейности по методу измерения линейных отклонений от поверхности контролируемой детали до поверхности линейки, установленной на опорах, или при проверке неплоскостности деталей по т. н. методу пятен "на краску". Угловыми поверочными линейками пользуются только при проверке "на краску".
Поверочные линейки лекального типа изготовляют длиной 80-500 мм, линейки с широкой рабочей поверхностью - 200-4000 мм, угловые - 630 и 1000 мм с углами 45°, 55° и 60°. В зависимости от длины и класса точности рабочие поверхности лекальных линеек имеют отклонения от прямолинейности 0,6-4 мкм; Поверочные линейки с широкой поверхностью имеют отклонения от плоскостности 2,5-100 мкм.



Пример обозначения линейки ШД, L = 630, кл. 1 при заказе: Линейка ШД-1-630 ГОСТ 8026-92



Технические характеристики:

Тип линеек поверочных Размеры (мм) Масса  (кг) Допускаемые отклонения, мкм
от плоскостности рабочих поверхностей от параллельности рабочих поверхностей от перпендикулярности боковых поверхностей к рабочим
Класс точности
0 кл. 1 кл. 2 кл. 0 кл. 1 кл. 2 кл. 0 кл. 1 кл. 2 кл.
Линейка поверочная ШД-630 630х50х14 2,6 4 8 12 6 12 20 25 40 40
Линейка поверочная ШД-1000 1000х60х16 5,8 4 10 16 6 16 25 25 40 40
Линейка поверочная ШД-1600 1600х80х18 14,8 - 16 25 - 20 40 - 40 40
Линейка поверочная ШД-2000 2000x120x18 26,2 - 20 30 - 30 50 - 40 40
Линейка поверочная ШД-2500 2500х120х20 39,8 - 25 40 - 30 60 - 40 40
Линейка поверочная ШД-3000 3000x120x20 46,6 - 30 50 - 50 80 - 40 40
Линейка поверочная ШД-4000 4000х160х30 130,0 - 40 60 - 50 100 - 40 40



Ассортимент производимой продукции:

Линейка ШД-0-630 ГОСТ 8026-92
Линейка ШД-1-630 ГОСТ 8026-92
Линейка ШД-2-630 ГОСТ 8026-92
Линейка ШД-0-1000 ГОСТ 8026-92
Линейка ШД-1-1000 ГОСТ 8026-92
Линейка ШД-2-1000 ГОСТ 8026-92
Линейка ШД-1-1600 ГОСТ 8026-92
Линейка ШД-2-1600 ГОСТ 8026-92
Линейка ШД-1-2000 ГОСТ 8026-92
Линейка ШД-2-2000 ГОСТ 8026-92
Линейка ШД-1-2500 ГОСТ 8026-92
Линейка ШД-2-2500 ГОСТ 8026-92
Линейка ШД-1-3000 ГОСТ 8026-92
Линейка ШД-2-3000 ГОСТ 8026-92
Линейка ШД-1-4000 ГОСТ 8026-92
Линейка ШД-2-4000 ГОСТ 8026-92
