Линейка поверочная тип ШМ (Мостик) (ГОСТ 8026-92)

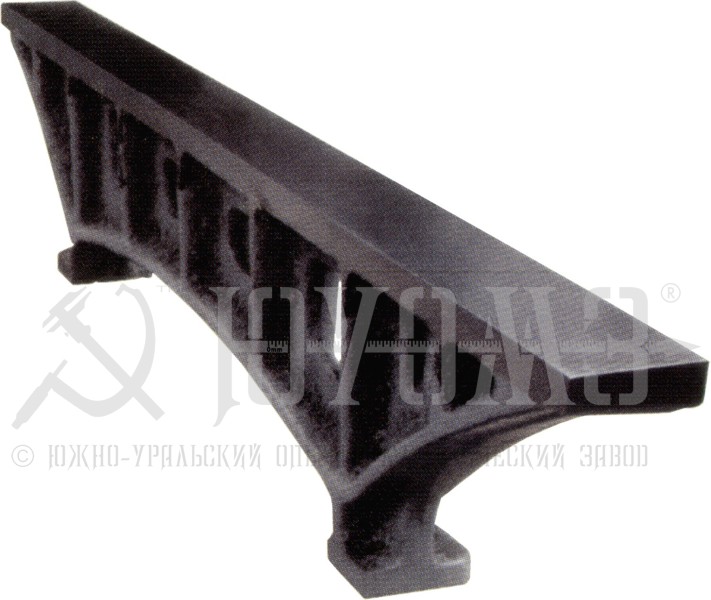

Линейки тип ШМ (мостик)

Линейки поверочные тип ШМ (Мостик) чугунные с широкой рабочей поверхностью применяются для проверки прямолинейности и плоскостности методом световой щели «на просвет», непосредственно определяемой на глаз, либо сравнением с образцом просвета, а так же методом определения линейных отклонений при помощи линейки и плиток, щупов или плиток в сочетании с рычажным индикатором.

Линейки типа ШМ изготавливаются 01, 1 и 2 классов точности с длиной рабочей поверхности 400, 630, 1000 и 1600 мм. Линейки типа ШМ длиной 3000 мм изготавливают по заказу потребителя.



Линейки типа ШМ изготавливаются в двух исполнениях:
- с ручной шабровкой рабочих поверхностей;
- с механически обработанными рабочими поверхностями.



Пример обозначения линейки поверочной ШМ (мостика) класса точности 2, длиной 1600 мм, шаброванной: при заказе: Линейка ШМ-2-1600-Ш ГОСТ 8026-92



Технические характеристики:

Наименование Длина рабочей поверхности, мм Ширина рабочей поверхности, мм Класс точности
Линейка ШМ-400 (мостик) ГОСТ 8026-92 400 50 01, 1 и 2
Линейка ШМ-630 (мостик) ГОСТ 8026-92 630 50 01, 1 и 2
Линейка ШМ-1000 (мостик) ГОСТ 8026-92 1000 60 01, 1 и 2
Линейка ШМ-1600 (мостик) ГОСТ 8026-92 1600 80 01, 1 и 2
Линейка ШМ-2000 (мостик) ГОСТ 8026-92 2000 90 01, 1 и 2
Линейка ШМ-2500 (мостик) ГОСТ 8026-92 2500 100 01, 1 и 2
Линейка ШМ-3000 (мостик) ГОСТ 8026-92 3000 110 01, 1 и 2



Ассортимент производимой продукции:

Линейка ШМ-01-400-Ш ГОСТ 8026-92
Линейка ШМ-01-400-М ГОСТ 8026-92
Линейка ШМ-1-400-Ш ГОСТ 8026-92
Линейка ШМ-1-400-М ГОСТ 8026-92
Линейка ШМ-2-400-Ш ГОСТ 8026-92
Линейка ШМ-2-400-М ГОСТ 8026-92
Линейка ШМ-01-630-Ш ГОСТ 8026-92
Линейка ШМ-01-630-М ГОСТ 8026-92
Линейка ШМ-1-630-Ш ГОСТ 8026-92
Линейка ШМ-1-630-Ш ГОСТ 8026-92
Линейка ШМ-2-630-М ГОСТ 8026-92
Линейка ШМ-2-630-Ш ГОСТ 8026-92
Линейка ШМ-01-1000-М ГОСТ 8026-92
Линейка ШМ-01-1000-Ш ГОСТ 8026-92
Линейка ШМ-1-1000-М ГОСТ 8026-92
Линейка ШМ-1-1000-Ш ГОСТ 8026-92
Линейка ШМ-2-1000-М ГОСТ 8026-92
Линейка ШМ-2-1000-Ш ГОСТ 8026-92
Линейка ШМ-01-1600-Ш ГОСТ 8026-92
Линейка ШМ-01-1600-М ГОСТ 8026-92
Линейка ШМ-1-1600-Ш ГОСТ 8026-92
Линейка ШМ-1-1600-М ГОСТ 8026-92
Линейка ШМ-2-1600-Ш ГОСТ 8026-92
Линейка ШМ-2-1600-М ГОСТ 8026-92
Линейка ШМ-01-2000-Ш ГОСТ 8026-92
Линейка ШМ-01-2000-М ГОСТ 8026-92
Линейка ШМ-1-2000-Ш ГОСТ 8026-92
Линейка ШМ-1-2000-Ш ГОСТ 8026-92
Линейка ШМ-2-2000-М ГОСТ 8026-92
Линейка ШМ-2-2000-Ш ГОСТ 8026-92
Линейка ШМ-01-2500-М ГОСТ 8026-92
Линейка ШМ-01-2500-Ш ГОСТ 8026-92
Линейка ШМ-1-2500-М ГОСТ 8026-92
Линейка ШМ-1-2500-Ш ГОСТ 8026-92
Линейка ШМ-2-2500-М ГОСТ 8026-92
Линейка ШМ-2-2500-Ш ГОСТ 8026-92
Линейка ШМ-01-3000-Ш ГОСТ 8026-92
Линейка ШМ-01-3000-М ГОСТ 8026-92
Линейка ШМ-1-3000-Ш ГОСТ 8026-92
Линейка ШМ-1-3000-М ГОСТ 8026-92
Линейка ШМ-2-3000-Ш ГОСТ 8026-92
Линейка ШМ-2-3000-М ГОСТ 8026-92
