Линейка контрольная визуально-цифровая КЛВЦ
|
Линейка является современным аналогом снятой с производства линейки КЛ с улучшенными метрологическими характеристиками и эксплуатационными свойствами.

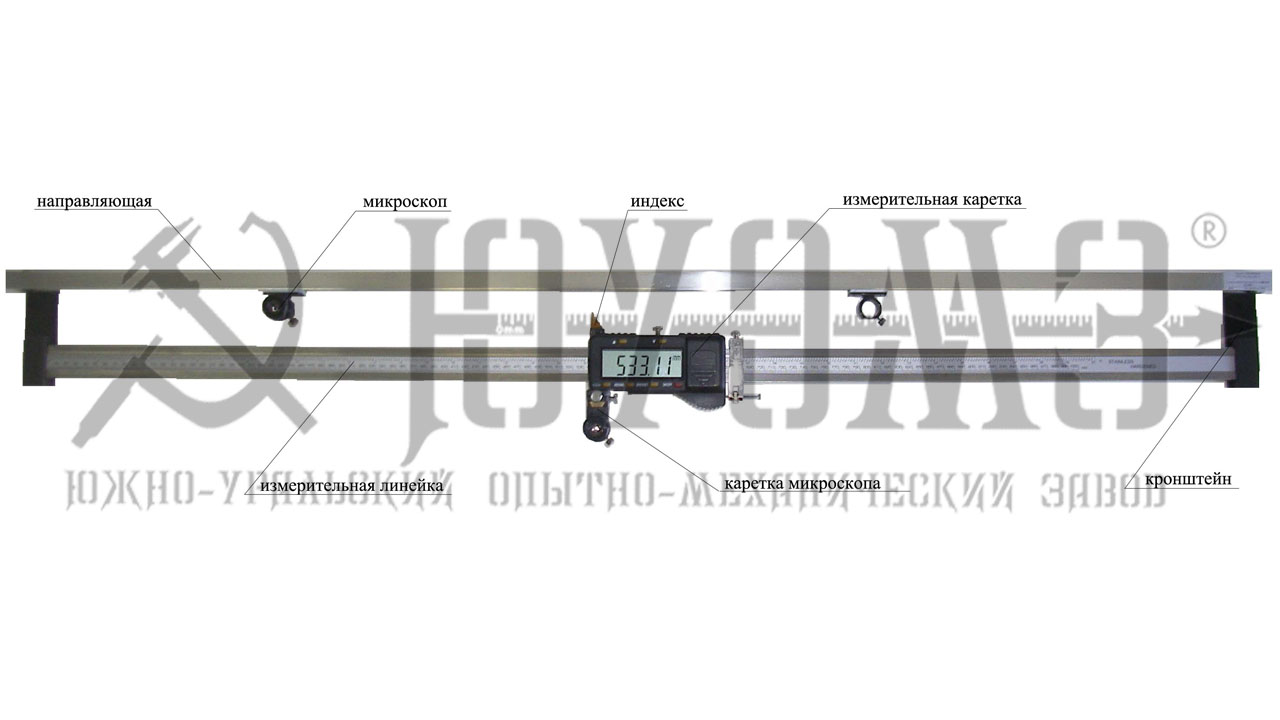

Линейка представляет собой многозначную штриховую меру длины с цифровым отсчетным устройством, имеющую две шкалы: миллиметровую и дюймовую.
Линейки изготавливают четырех модификаций в зависимости от диапазона измерений и пределов допускаемой абсолютной погрешности измерений:
- КЛВЦ-1-500 ТУ 4381-001-04567838-2016;
- КЛВЦ-1-1000 ТУ 4381-001-04567838-2016;
- КЛВЦ-2-500 ТУ 4381-001-04567838-2016;
- КЛВЦ-2-1000 ТУ 4381-001-04567838-2016.
Линейки контрольные визуально-цифровые КЛВЦ-1-500, КЛВЦ-1-1000, КЛВЦ-2-500, КЛВЦ-2-1000 внесены в Государственный реестр средств измерений рег. № 68478-17 согласно приказу Федерального агентства по техническому регулированию и метрологии № 1828 от 30.08.2017 г. "Об утверждении типов средств измерений".
Технические характеристики:
| Наименование параметра |
Модификация линейки и значение параметра |
| КЛВЦ - 1 - 500 |
КЛВЦ - 1 - 1000 |
КЛВЦ - 2 - 500 |
КЛВЦ - 2 - 1000 |
Диапазон измерений длины:
- миллиметровой шкалы, мм;
- дюймовой шкалы, …" |
0 - 500
0 - 20 |
0 - 1000
0 - 40 |
0 - 500
0 - 20 |
0 - 1000
0 - 40 |
Дискретность цифрового отсчета:
- миллиметровой шкалы, мм
- дюймовой шкалы, …" |
0,01
0,001 |
| Пределы допускаемой абсолютной погрешности измерений, мм |
± (0,02+0,03L)
где L- измеряемая длина, м |
± (0,02+0,05L)
где L-измеряемая длина, м |
| Допуск параллельности боковых поверхностей линейки, мм |
0,04 |
| Видимое увеличение микроскопа, .. х |
30 |
| Диапазон перемещения каретки микроскопа по вертикали, мм |
0 - 10 |
Электропитание:
- от источника питания посто-янного тока (типа СR 2032), В |
3 |
| Габаритные размеры линейки, мм, не более: |
750х160х50 |
1250х160х50 |
750х160х50 |
1250х160х50 |
| Габаритные размеры футляра, мм, не более: |
800х160х70 |
1300х160х70 |
800х160х70 |
1300х160х70 |
| Масса линейки, кг, не более |
1,8 |
2,6 |
1,8 |
2,6 |
| Масса линейки с футляром, кг, не более |
2,8 |
5,0 |
2,8 |
5,0 |
Линейка эксплуатируется в следующих климатических условиях по гр. В1
ГОСТ Р 52931-2008 со следующими уточнениями: |
| температура окружающего воздуха, °С |
от плюс 15 до плюс 35 |
| - верхний предел относитель-ной влажности при 20 °С без образования конденсата, % |
80 |
| Установленный срок службы, лет, не менее |
5 |
Линейка может быть использована:
- для поверки (калибровки) рабочих штриховых мер длины классов точности 4 и 5, измерительных металлических линеек, изготовленных по ГОСТ 427;
- в режиме штангенциркуля для измерений расстояний между фрагментами объекта измерений, расположенными в плоскости измерений, имеющего толщину до 1мм (шаблоны, лекало, фольга, винипроз и т.д.);
- для измерений расстояний между фрагментами объекта измерений, имеющего толщину подложки до 20 мм, и линейных размеров фрагментов от 10 до 100 мкм.
