Угольники поверочные лекальные цилиндрические тип УЛЦ (ГОСТ 3749-77)

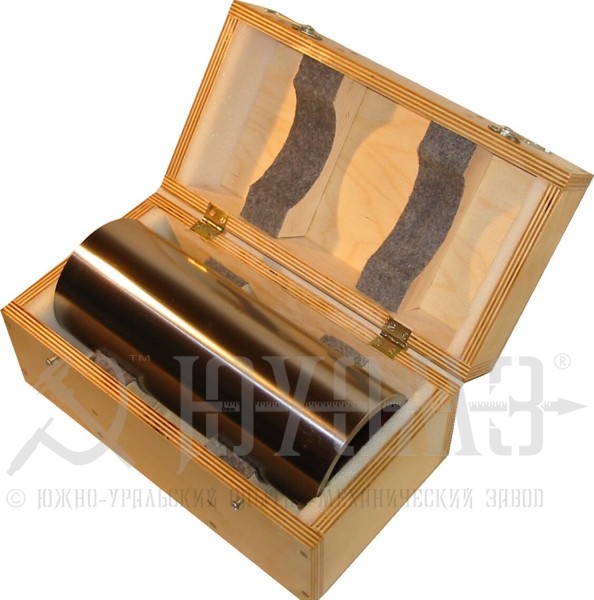

Угольник лекальный цилиндрический тип УЛЦ ГОСТ 3749-77

Угольник лекальный цилиндрический – это устройство, которое используется для поверки других угольников. Он имеет торцы, находящиеся перпендикулярно к цилиндрической поверхности. Применяется для проверки прямых углов в деталях (90 градусов) и для контролирования взаимоперпендикулярности поверхностей деталей. Широко применяется в машиностроении и других отраслях промышленности.



Угольники поверочные лекальные цилиндрические УЛЦ-160, УЛЦ-250, УЛЦ-400, УЛЦ-630 внесены в Государственный реестр средств измерений рег. №70560-18 согласно приказу Федерального агентства по техническому регулированию и метрологии №455 от 13.03.2018 г. "Об утверждении типов средств измерений".



Угольники поверочные лекальные цилиндрические тип УЛЦ предназначены для материализации угла 90° и применяется в качестве рабочего и образцового (эталонного) измерительного инструмента в машиностроении, метрологии и других отраслях промышленности. Угольники УЛЦ выпускаются 0-го и 1-го класса точности. Изготавливаются из высококачественных сталей и закаливаются.

Обозначение угольника поверочного лекального цилиндрического УЛЦ 160 мм, 0-го кл. точности при заказе: Угольник УЛЦ-0-160 ГОСТ 3749-77



Технические характеристики:

Условное обозначение угольников Размеры угольника, мм
высота диаметр
УЛЦ-160 160 80
УЛЦ-250 250 100
УЛЦ-400 400 125
УЛЦ-630 630 160



Условия эксплуатации:

  • Климатическое исполнение – УХЛ4.2;
  • Эксплуатация угольника осуществляется в умеренном климате в помещениях с температурой 10…35 градусов при влажности воздуха, не превышающей отметку в 80 процентов;
  • Запрещена эксплуатация устройства в среде с содержанием агрессивных или взрывоопасных газов.



Ассортимент производимой продукции:

Угольник УЛЦ-0-160 ГОСТ 3749-77
Угольник УЛЦ-1-160 ГОСТ 3749-77
Угольник УЛЦ-0-250 ГОСТ 3749-77
Угольник УЛЦ-1-250 ГОСТ 3749-77
Угольник УЛЦ-0-400 ГОСТ 3749-77
Угольник УЛЦ-1-400 ГОСТ 3749-77
Угольник УЛЦ-0-630 ГОСТ 3749-77
Угольник УЛЦ-1-630 ГОСТ 3749-77
