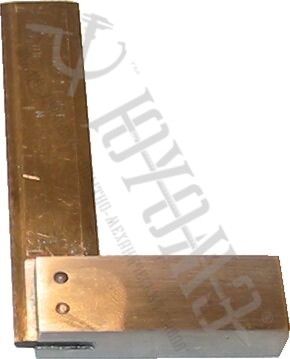

Угольники поверочные слесарные с широким основанием тип УШ (ГОСТ 3749-77)

Угольники поверочные слесарные с широким основанием тип УШ (ГОСТ 3749-77)

Угольники поверочные слесарные с широким основанием тип УШ применяются при слесарно-сборочных и лекальных работах для проверки и разметки прямых углов, при контроле перпендикулярного расположения деталей. Угольники слесарные выпускаются нулевого, первого и второго классов точности; они изготавливаются из высококачественных сталей и закаливаются.



Угольники поверочные слесарные с широким основанием УШ-60, УШ-100, УШ-160, УШ-250, УШ-400, УШ-630, УШ-1000, УШ-1600 внесены в Государственный реестр средств измерений рег. №70560-18 согласно приказу Федерального агентства по техническому регулированию и метрологии №455 от 13.03.2018 г. "Об утверждении типов средств измерений".



Обозначение угольника слесарного УШ-400, 2-го класса точности при заказе: Угольник УШ-2-400 ГОСТ 3749-77.



Технические характеристики:

Размеры сторон угольника, мм Пределы отклонения от взаимной перпендикулярности сторон рабочих углов на длине большей из них, мкм Вес, кг
длинной короткой класс 1 класс 2
60 40 ±5 ±13 0,11
100 60 ±6 ±15 0,32
160 100 ±7 ±18 0,84
250 160 ±9 ±22 1,02
400 250 ±12 ±30 2,66
630 400 ±16 ±40 6,00
1000 630 ±24 ±60 12,20

*Угольник типа УШ размером 1600x1000 мм может быть изготовлен по заказу потребителя.

Ассортимент производимой продукции:

Угольник УШ-0-60 ГОСТ 3749-77
Угольник УШ-1-60 ГОСТ 3749-77
Угольник УШ-2-60 ГОСТ 3749-77
Угольник УШ-0-100 ГОСТ 3749-77
Угольник УШ-1-100 ГОСТ 3749-77
Угольник УШ-2-100 ГОСТ 3749-77
Угольник УШ-0-160 ГОСТ 3749-77
Угольник УШ-1-160 ГОСТ 3749-77
Угольник УШ-2-160 ГОСТ 3749-77
Угольник УШ-0-250 ГОСТ 3749-77
Угольник УШ-1-250 ГОСТ 3749-77
Угольник УШ-2-250 ГОСТ 3749-77
Угольник УШ-0-400 ГОСТ 3749-77
Угольник УШ-1-400 ГОСТ 3749-77
Угольник УШ-2-400 ГОСТ 3749-77

Угольник УШ-1-630 ГОСТ 3749-77
Угольник УШ-2-630 ГОСТ 3749-77

Угольник УШ-1-1000 ГОСТ 3749-77
Угольник УШ-2-1000 ГОСТ 3749-77

Угольник УШ-2-1600 ГОСТ 3749-77
