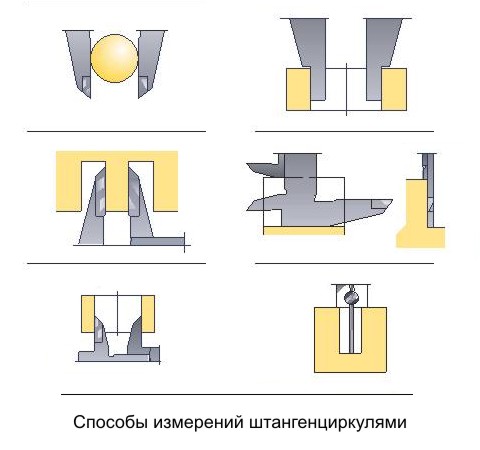

Способы_измерений

Штангенциркули тип ШЦ, ШЦК, ШЦЦ (ГОСТ 166-89)

Штангенциркули предназначены для измерения наружных и внутренних размеров и разметочных работ. Измерительные и разметочные губки штангенциркуля изготавливаются из высококачественной стали. Измерительные поверхности губок закалены.

Тип ШЦ-I – с двусторонним расположением губок, для измерения наружных и внутренних размеров и для разметки. Штангенциркули ШЦ-I-125 и ШЦ-I-150 снабжены глубиномером для измерения глубин и уступов.

Тип ШЦ-II – с двусторонним расположением губок, для измерения наружных и внутренних размеров и для разметки. Штангенциркули ШЦ-II-200Г снабжены глубиномером для измерения глубин и уступов.

Тип ШЦ-III – с односторонним расположением губок, для измерения наружных и внутренних размеров.



Тип ШЦК – с отсчетом по круговой шкале, для измерения наружных и внутренних размеров, а также для измерения глубин.

Тип ШЦЦ – с электронным цифровым отсчетным устройством, для измерения наружных и внутренних размеров, а также для измерения глубин.

Обозначение штангенциркуля 2-го типа c диапазоном измерения 0-250, цена деления 0,05 при заказе: ШЦ-II-250-0,05 ГОСТ 166-89


Штангенциркули типа ШЦ, ШЦК, ШЦЦ внесены в Государственный реестр средств измерений рег. №73659-18 согласно приказу Федерального агентства по техническому регулированию и метрологии №2769 от 27.12.2018 г. "Об утверждении типов средств измерений".



Технические характеристики:

Обозначение Диапазон измерений, мм Значение отсчета по нониусу, мм Предел допускаемой погрешности, мм Вылет измерительных губок, мм
для наружных измеренийдля внутренних измерений
ШЦ-I-125 0-125 0,1 ±0,1 40 17-18
ШЦ-I-150 0-150 0,05; 0,1 ±0,05; ±0,1 45 17-18
ШЦ-III-160 0-160 0,05 ±0,05 45 -
ШЦ-II-200Г 0-200 0,05; 0,1 ±0,05; ±0,1 45 -
ШЦ-II-250 0-250 0,05; 0,1 ±0,05; ±0,1 45 -
ШЦ-III-400 0-400 0,05; 0,1 ±0,1 60 -
ШЦ-III-500 0-500 0,05; 0,1 ±0,1 80 -
ШЦ-III-630 250-630 0,05; 0,1 ±0,1 80 -
ШЦ-III-800 250-800 0,05; 0,1 ±0,1 80 -
ШЦ-III-1000 320-1000 0,05; 0,1 ±0,1 80 -
ШЦ-III-1600 500-1600 0,1 ±0,2 100 -
ШЦ-III-2000 800-2000 0,1 ±0,2 100 -
ШЦ-III-3000 1600-3000 0,1 ±0,3 150 -
ШЦ-III-4000 2000-4000 0,1 ±0,4 150 -

  • Осуществляем поставку разметочных наборов для штангенциркулей типа ШЦ-III
  • Осуществляем поставку нониусных штангенциркулей с ценой деления 0,02 мм, электронных штангенциркулей с ценой деления 0,01 мм производства Японии, Польши, Германии.
