Штангенрейсмасы тип ШР, ШРК (ГОСТ 164-90)

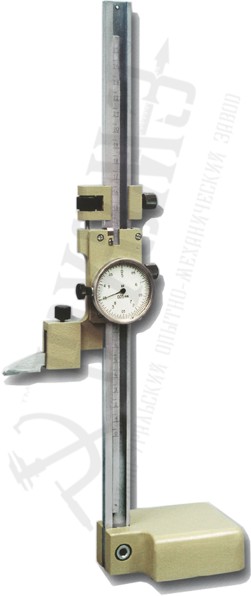

Штангенрейсмасс тип ШРК ГОСТ 164-90

Предназначены для измерения и разметки размеров. На штанге инструмента нанесена миллиметровая шкала. Вдоль штанги перемещается рамка, к которой прикреплена разметочная или измерительная ножки. Разметочная ножка оснащена твердым сплавом. Рамка имеет нониус, а для облегчения установки на требуемый размер снабжена микрометрической подачей. Основные детали штангенрейсмаса хромированы.

Обозначение штангенрейсмаса с диапазоном измерения 0-250 мм, ценой деления 0,05 мм при заказе: ШР 250-0,05 ГОСТ 164-90

Технические характеристики:

Модель Диапазон измерений, мм Значение отсчета по нониусу, мм Вылет ножек, мм Габаритные размеры, мм, не более
Штангенрейсмасс ШР-200
ГОСТ 164-90
0-200 0,05 50 160x70x360
Штангенрейсмасс ШР-250
ГОСТ 164-90
0-250 0,05 50 160x70x375
Штангенрейсмасс ШР-300
ГОСТ 164-90
0-300 0,05 50 270x110x430
Штангенрейсмасс ШР-400
ГОСТ 164-90
0-400 0,05 80 275x120x531
Штангенрейсмасс ШР-500
ГОСТ 164-90
40-500 0,05 80 275x120x631
Штангенрейсмасс ШР-630
ГОСТ 164-90
60-630 0,1 80 275x120x761
Штангенрейсмасс ШР-1000
ГОСТ 164-90
100-1000 0,1 125 320x155x1160
Штангенрейсмасс ШР-1600
ГОСТ 164-90
600-1600 0,1 125 425x200x1770
Штангенрейсмасс ШР-2500
ГОСТ 164-90
1500-2500 0,1 160 460x200x2670
Штангенрейсмасс ШРК-250 (БВ-6226)
ГОСТ 164-90
0-250 0,05 50 160x70x375

  • Осуществляем поставку электронных штангенрейсмасов с ценой деления 0,01 мм производства Японии, Германии, Италии.
