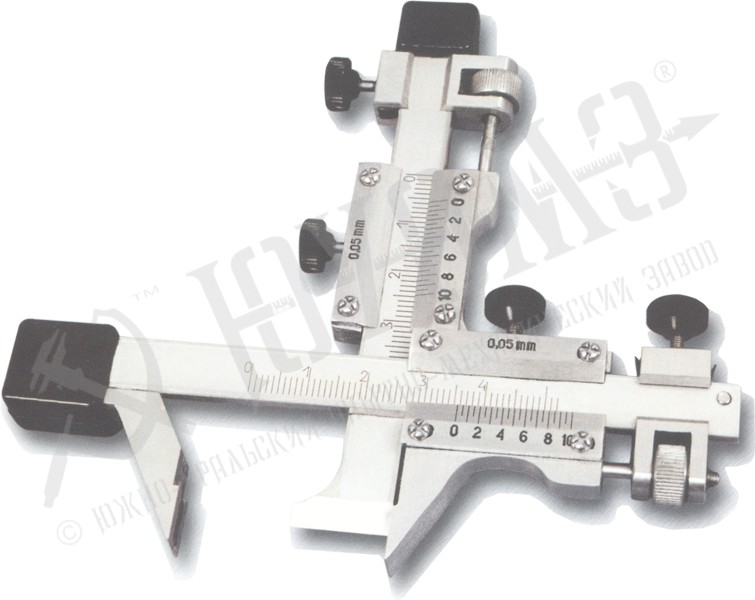

Штангензубомеры тип ШЗН (ТУ2-034-773-89)

Предназначены для измерения расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11-и и 12-й степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности.

В рамке с неподвижной губкой в двух взаимно перпендикулярных пазах перемещаются штанга с подвижной губкой и высотная линейка. На штанге и высотной линейке нанесены углубленные шкалы, что предотвращает их износ при перемещении в рамке. Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с подвижной губкой служат микроподачи, а для их фиксации - стопорные винты. Шкалы штанги, высотной линейки и нониусов выполнены с матовым хромовым покрытием, исключающим бликование. Остальные поверхности штангензубомера имеют блестящее хромовое покрытие.

Обозначение штангензубомера, с шаг. зуба 1-18 при заказе: Штангензубомер ШЗН 18 ТУ 2-034-773-89 Технические характеристики:

Условное наименование штангензубомеров	Значение отсчёта, мм	Шаг зуба колеса, мм	Предел горизонтальных измерений, мм	Предел измерений высоты зуба, мм	Габаритные размеры, не более, мм
Штангензубомер ШЗН-18	0,05	1 - 18	0 – 33	0 – 23	125х15х110
Штангензубомер ШЗН-40	0,05	4 - 40	0 – 67	0 – 40	160х15х130
