Штангенглубиномеры тип ШГ (ГОСТ 162-90)

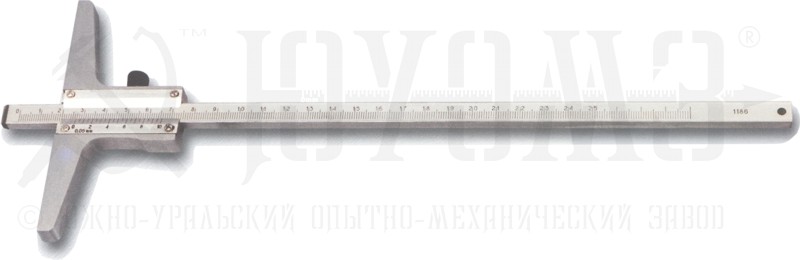

Штангенглубиномер тип ШГ ГОСТ 162-90

Предназначены для измерения глубин. Инструмент состоит из рамки с закаленной измерительной поверхностью и штанги с измерительной поверхностью, оснащенной твердым сплавом. Рамка снабжена нониусом. Штанга выполнена с углубленной шкалой, благодаря чему исключается износ шкалы при перемещении штанги в рамке. Шкалы штанги и нониуса имеют матовое хромовое покрытие, исключающее бликование. По заказу потребителя штангенглубиномеры изготавливаются с микрометрической подачей рамки.

Обозначение штангенглубиномера с диапазоном измерения 0-200 мм, ценой деления 0,05 мм при заказе: Штангенглубиномер ШГ 200-0,05 ГОСТ 162-90.

Технические характеристики:

Модель Диапазон измерений, мм Значение отсчета по нониусу, мм Габаритные размеры, мм, не более
Штангенглубиномер ШГ-160
ГОСТ 162-90
0-160 0,05 120x11,4x250
Штангенглубиномер ШГ-200
ГОСТ 162-90
0-200 0,05 120x11,4x290
Штангенглубиномер ШГ-250
ГОСТ 162-90
0-250 0,05 120x11,4x310
Штангенглубиномер ШГ-300
ГОСТ 162-90
0-300 0,05 120x11,4x400
Штангенглубиномер ШГ-320
ГОСТ 162-90
0-320 0,05 120x11,4x405
Штангенглубиномер ШГ-400
ГОСТ 162-90
0-400 0,05 120x11,4x490
Штангенглубиномер ШГ-500
ГОСТ 162-90
0-500 0,1 120x11,4x590

  • Осуществляем поставку нониусных, индикаторных штангенглубиномеров с ц.д. 0,05 и 0,02 мм электронных штангенглубиномеров с ц.д. 0,01 мм производства Японии, Польши, Германии, Италии.
