Микрометры со вставками тип МВМ (ГОСТ 4381-87)

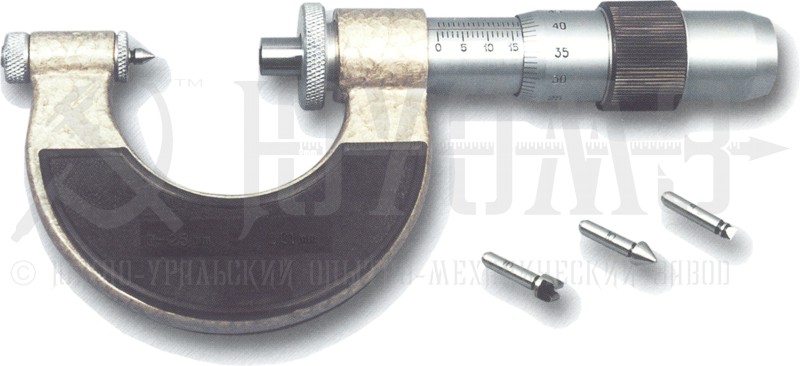

Микрометр со вставками тип МВМ (ГОСТ 4381-87)

Предназначены для измерения среднего диаметра метриических дюймовых и трубных резьб. Цена деления 0,01 мм. В комплект микрометра входит установочная мера (для микрометров с верхним пределом измерения свыше 25 мм). Для измерения метрических резьб наборы вставок (призматических и конических) должны соответствовать указанным в помещенной ниже таблице.

Обозначение микрометра со вставками МВМ c диапазоном измерения 0-25 мм при заказе: Микрометр МВМ 25 ГОСТ 4381-87

Технические характеристики:

Обозначение Диапазон измерений, мм Вставки для метрической резьбы с шагом (пределами шагов), мм Число пар вставок
МВМ 25 0-25 0,4-0,45*; 0,5-0,6; 0,7-0,8; 1; 1,25; 1,5; 1,75; 2; 2,5; 3 10
МВМ 50 25-50 0,7-0,8; 1; 1,5; 2; 3; 3,5; 4; 4,5; 5 9
МВМ 75 50-75 1; 1,5; 2; 3; 4; 5; 5,5; 6 8
МВМ 100 75-100 1; 1,5; 2; 3; 4; 6 6
МВМ 125 100-125 1; 1,5; 2; 3; 4; 6 5
МВМ 150 125-150 1; 1,5; 2; 3; 4; 6 5
МВМ 175 150-175 2; 3; 4; 6 5
МВМ 200 175-200 3; 4; 6 4
МВМ 225 200-225 3; 4; 6 3
МВМ 250 225-250 3; 4; 6 3
МВМ 275 250-275 3; 4; 6 3
МВМ 300 275-300 3; 4; 6 3
МВМ 325 300-325 3; 4; 6 3
МВМ 350 325-350 3; 4; 6 3

  • Принимаем заявки на поставку наборов вставок для измерения метрической и трубно-цилиндрической резьбы
