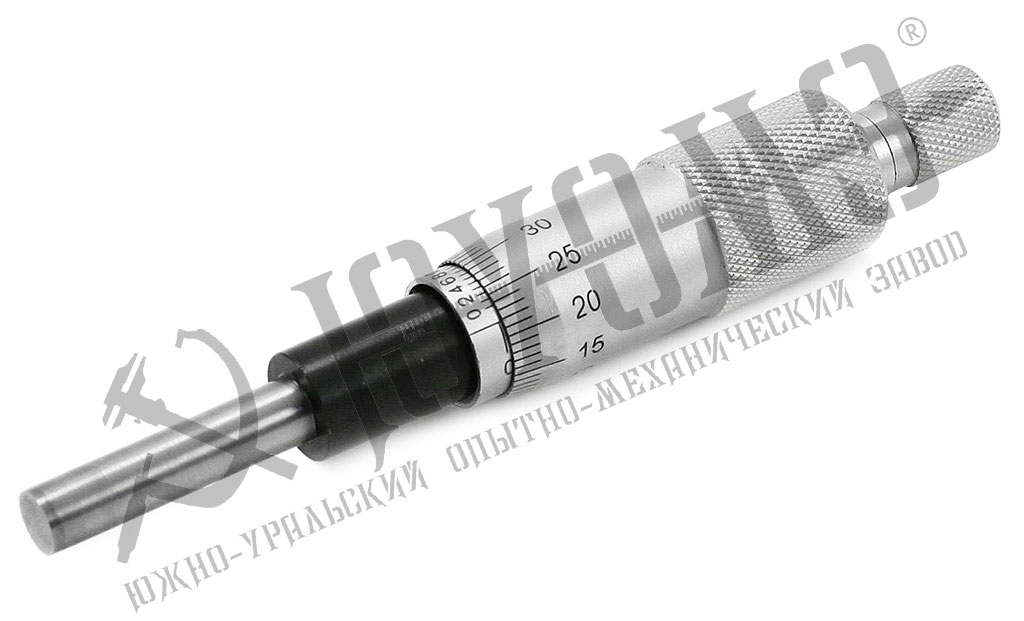

Микрометрическая головка тип МГ (ГОСТ 6507-90, ТУ 2-034-19-87)

Микрометрическая головка тип МГ ГОСТ 6507-90, ТУ 2-034-19-87

Микрометрическая головка типа МГ предназначена для использования в качестве отсчётного устройства при изготовлении измерительных стендов и приспособлений.

Применяется в машиностроении и других отраслях промышленности.



Обозначение микрометрической головки МГ при заказе: Головка МГ 438-115


Технические характеристики:

Модель Диапазон, мм Цена деления, мм Измерительная поверхность Тип крепежа

706-01

0-25

0,01

Плоская

Стандартный

706-02

0-25

0,001

Плоская

Стандартный

438-515

0-25

0,001

Плоская

Стандартный

438-115

0-50

0,01

Плоская

Стандартный

438-110

0-15

0,01

Плоская

Стандартный

438-105

0-13

0,01

Плоская

Стандартный

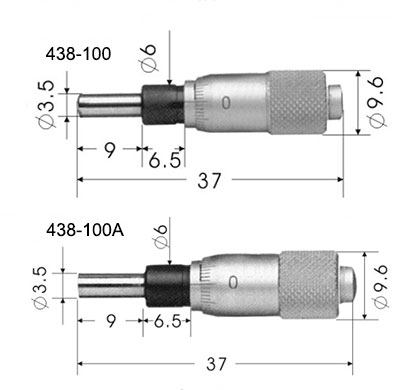

438-100

0-6,5

0,01

Сферическая

Стандартный

438-100A

0-6,5

0,01

Плоская

Стандартный

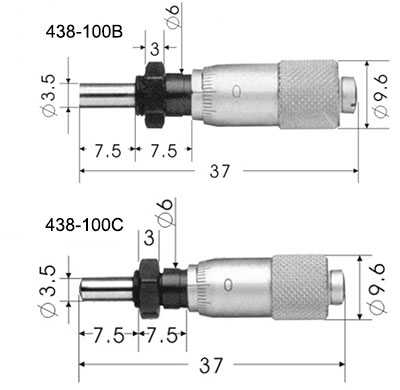

438-100B

0-6,5

0,01

Плоская

С зажимной гайкой

438-100C

0-6,5

0,01

Сферическая

С зажимной гайкой

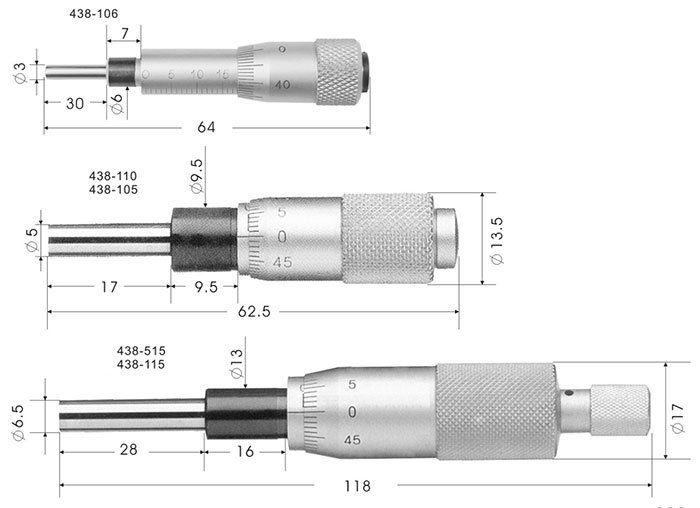

438-106

0-18,5

0,01

Сферическая

Стандартный

438-550

0-50

0,01

Сферическая

Стандартный



Плоская измерительная поверхность микрометрических головок является твердосплавной.

Погрешность:
- в диапазоне до 25 мм - 3 мкм
- в диапазоне свыше 25 мм - 4 мкм
