Нутромеры индикаторные тип НИ (ГОСТ 868-82, ГОСТ 9244-75)

Нутромер индикаторный шариковый ГОСТ 9244-75

Нутромеры индикаторные тип НИ предназначены для измерения внутренних размеров относительным методом.

Механизм нутромера представляет собой сочетание клиновой (рычажной) передачи с отсчетным устройством. Измерительные наконечники армированы твердым сплавом. В нутромерах моделей НИ-10 и НИ-18 величина перемещения подвижного измерительного стержня передается на отсчетное устройство при помощи клиновой передачи, а в нутромерах НИ-50М - НИ-450М - посредством рычажной передачи. В моделях НИ-700 и НИ-1000 подвижный измерительный стержень контактирует непосредственно с отсчетным устройством. Для совмещения линии измерения с осевой плоскостью измеряемого отверстия нутромеры снабжены центрирующим мостиком (нутромер НИ-10 может не иметь центрирующего мостика). На требуемый размер инструмент устанавливают при помощи сменных измерительных стержней (шайб, удлинителя) по аттестованным кольцам или по блоку концевых мер длины с боковиками (ПК-1, ПК-2, ПК-23).



По типам измерения нутромеры подразделяются на:

  • двухконтатные индикаторные и цифровые нутромеры (штихмасы) типа НИ и НЦ;
  • четырехконтатные шариковые индикаторные нутромеры типа НИ;
  • трехконтатные индикаторные и электронные нутромеры типа НИ и НЦ;
  • цанговые (сферические) индикаторные нутромеры типа НИ;

Обозначение нутромера индикаторного НИ c диапазоном измерения 50-100 мм и точностью измерения 0,01 мм при заказе: Нутромер НИ-100М-0,01 ГОСТ 868-82



Технические характеристики:

Нутромеры индикаторные двухконтактные (штихмас) НИ 6-1000мм точность 0,01мм (ГОСТ 868-82)

Обозначение НИ-10 НИ-18 НИ-50М НИ-100М НИ-160М НИ-250М НИ-450М НИ-700
НИ-1000
Диапазон измерений, мм 6-10 10-18 18-50 50-100 100-160 160-250 250-450 450-700
700-1000
Наибольшая глубина измерения, не менее, мм 60, 100 130 150 200 300 400 500 -
Наименьшее перемещение измерительного стержня, мм 0,6 0,8 1,5 4 4 4 6 8
Габаритные размеры, не более, мм 236x42x24 262x42x22 315x56x50 365x56x100 488x66x160 588x100x250 688x130x450 700x200x48
1000x300x50



Нутромеры индикаторные двухконтактные (штихмас) НИ 10-260мм точность 0,002мм (ГОСТ 9244-75)

МодельПределы измерения, ммЦена деления, ммПределы измерения индикаторной головки, ммПредел погрешности измерения, мкм Масса, кгНутромер в футляре, мм
Участок 0,1 мм от 0 шкалы На любом участке шкалы Масса, кгГабариты, мм
0,1 мм 1 мм
261111 10-18 0,002 ±0,1 ±3,5 - - 0,2 0,6 284x106x44
261211 18-50 0,002 ±0,1 ±3,5 - - 0,25 0,75 350x106x47
261311 50-100 0,002 ±0,1 ±4 - - 0,48 1,1 440x110x54
261411 100-160 0,002 ±0,1 ±4 - - 0,82 2,1 530x156x65
261511 160-260 0,002 ±0,1 ±4 - - 0,88 2,2 530x156x65



Нутромеры шариковые индикаторные повышенной точности НИ 2-18мм точность 0,001мм и 0,002мм (ГОСТ 9244-75)

Пределы измерения Наибольшая глубина измерения Минимальный предел измерения отсчетного устройства Цена деления отсчетного устройства Допустимая погрешность показания нутромера без отсчетного устройства Допустимая погрешность показания нутромера с отсчетным устройством
2–11 30 ±0,05 0,002 0,0030 0,004
3–6 20 ±0,05 0,001 0,0025 0,003
6-10 30 ±0,05 0,001 0,0025 0,003
10–18 50 ±0,1 0,002 0,0040 0,005

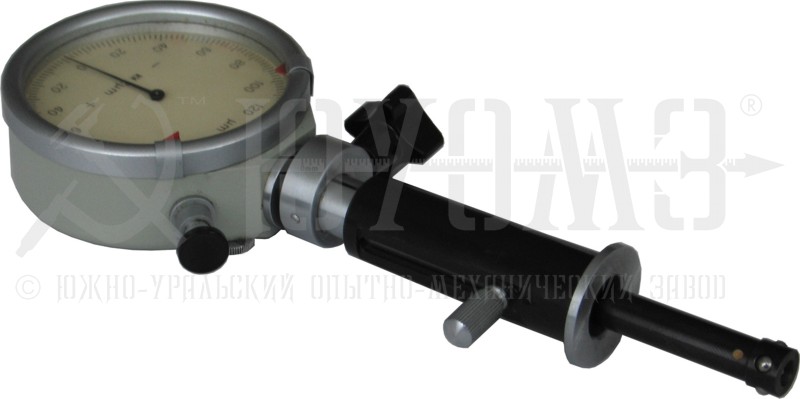

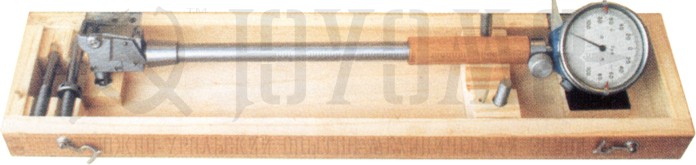

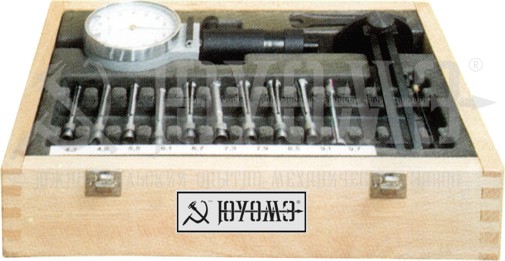

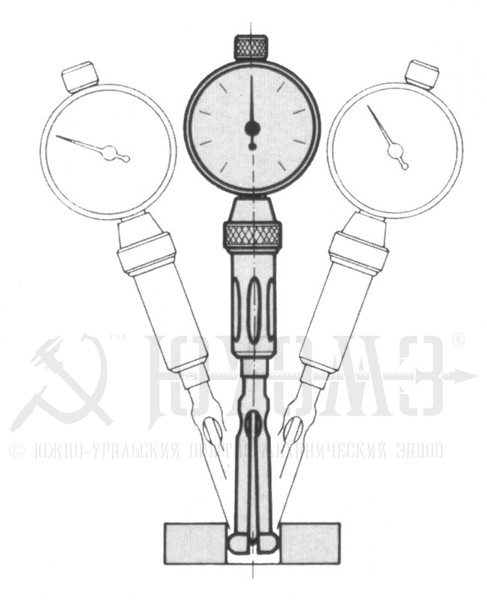

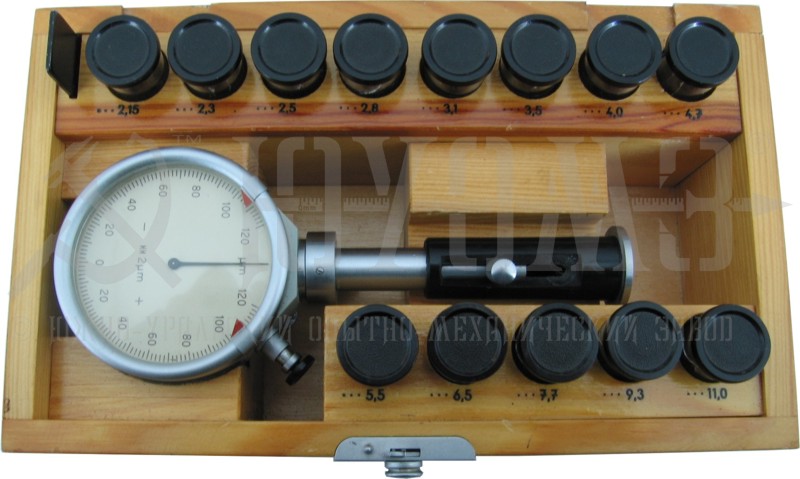

Нутромер индикаторный шариковый (четырехконтактный) повышенной точности НИ 2-11мм точность 0,002мм (ГОСТ 9244) Нутромер индикаторный двухконтактный (штихмас) НИ 18-50мм точность 0,002мм (ГОСТ 9244) Нутромер индикаторный цанговый (сферический) НИ 4-10мм точность 0,002мм (ГОСТ 9244) Нутромер индикаторный цанговый (сферический) НИ 4-10мм точность 0,002мм (ГОСТ 9244). Принцип работы Нутромер индикаторный шариковый (четырехконтактный) повышенной точности НИ 2-11мм точность 0,002мм (ГОСТ 9244). Принцип работы
  • Осуществляем поставку индикаторных и комбинированных нутромеров с ценой деления 0,01 мм, нутромеров повышенной точности 2-х и 3-х касательных цангового типа и с шариковым наконечником с точностью измерения 0,001 мм, 0,002 мм с различными пределами измерений (2-3; 2-11; 3-3,75; 3-6; 3,7-7,3; 4-10; 6-8; 6-10; 6-12; 8-10; 10-18; 10-19; 10-20; 11-20; 12-20; 15-30; 18-35; 25-35; 35-60) производства России, Германии и Японии
