Угломер типа 2УРИ прибор (ТУ 2-034-617-84)

Прибор 2УРИ ТУ 2-034-617-84

Угломер типа 2УРИ (ТУ2-034-617-84) предназначен для измерения переднего и заднего углов многолезвийного инструмента с прямолинейными и спиральными зубьями, с равномерным шагом от 5 до 75 мм и с прямолинейным участком по передней и задней граням не менее 1 мм.

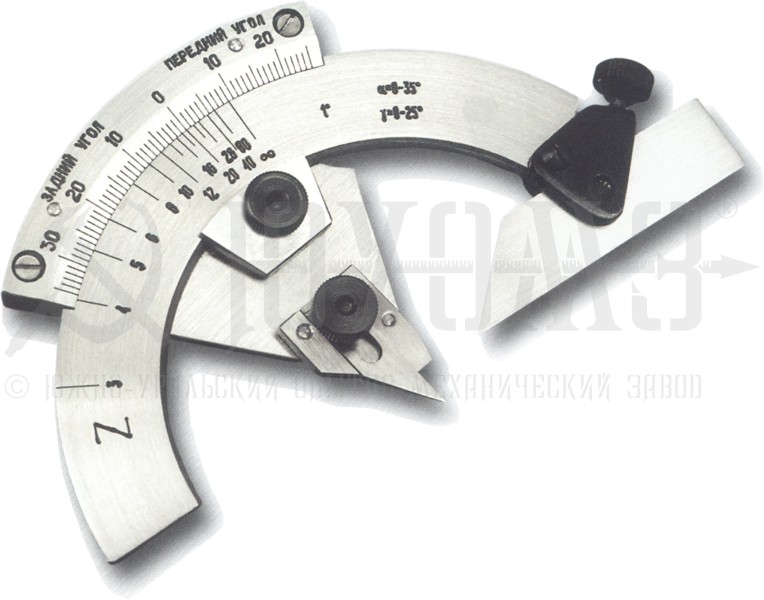

Прибор состоит из сектора со шкалой переднего и заднего углов и дуги со шкалой чисел зубьев у проверяемого инструмента. К правому торцу дуги прикреплена сменная линейка: с узкой измерительной поверхностью - для измерения фрез и плоских протяжек; с широкой измерительной поверхностью - для измерения круглых протяжек. По пазу планки, закрепленной на секторе, перемещается нож, устанавливаемый на определенную высоту в зависимости от высоты зубьев измеряемого инструмента

Обозначение угломера 2УРИ при заказе : Прибор 2УРИ ТУ2-034-617-84

Технические характеристики:

Цена деления, ° Предел измерения α, ° Предел измерения γ, ° Габаритные размеры, не более, мм
1 0 – 35 0 – 25 132х68х13
