Стойки тип С-I, С-II (ГОСТ 10197-70)

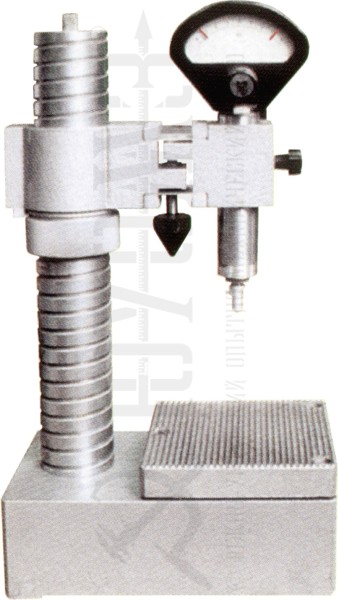

Стойка тип С-II ГОСТ 10197-70

С-I предназначены для установки индикаторных головок с ценой деления менее 0,0005 мм; С-II предназначены для установки индикаторных головок с ценой деления 0,001-0,005 мм и размещения на них измерительных приспособлений и устройств различного назначения при измерении линейных размеров и отклонений форм. Контролируемое изделие устанавливают на столе стойки, ИГ укрепляют в кронштейне, перемещающемся вдоль колонки основания стойки
Основной диаметр отверстия под измерительную головку 28 мм, дополнительный – 8 мм

Пример обозначения стойки типа С-II c отверстием под измерительную головку Ø28 мм при заказе: Стойка С-II-28 ГОСТ 10197-70

Технические характеристики:

Тип C-I ГОСТ 10197-70С-II ГОСТ 10197-70
Вылет измерительной головки, мм 75 85
Диаметр колонки, мм 70 50
Пределы измерений по высоте, мм 0-160 0-160
