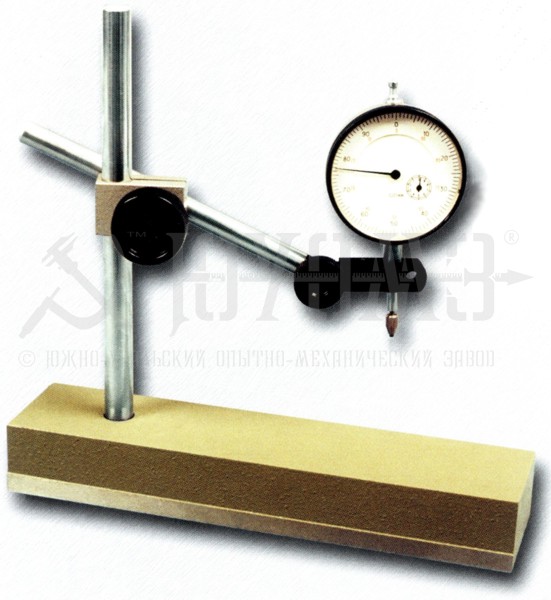

Штативы тип Ш-IIН (Ш-2Н), Ш-IIВ (Ш-2В), Ш-III (Ш-3) (ГОСТ 10197-70)
|
Ш-IIН (Ш-2Н), Ш-IIВ (Ш-2В) предназначены для установки на них индикаторных головок с ценой деления 0,01 мм; Ш-III (Ш-3) – для установки индикаторных головок с ценой деления 0,01 мм и более. В основании прибора закреплена цилиндрическая колонка, по которой движется муфта со стержнем закрепленной на конце ИГ. Ш-IIН (Ш-2Н), Ш-IIВ (Ш-2В) имеют устройство для точной установки на размер (для микроподачи)
Пример обозначения штатива типа Ш-IIН с диаметром отверстия под измерительную головку 8 мм: Штатив Ш-IIH-8 (Ш-2Н-8) ГОСТ 10197-70
Технические характеристики:
| Тип |
Штатив Ш-IIН ГОСТ 10197-70 | Штатив Ш-IIВ ГОСТ 10197-70 | Штатив Ш-III ГОСТ 10197-70 |
| Диаметр отверстия под измерительную головку, мм |
8h8 |
8h8 |
8h8 4h4 |
| Вылет измерительной колонки В, мм |
200 |
500 |
160 |
| Высота колонки Н, мм |
250 |
630 |
200 |
| Габаритные размеры, мм, не более |
280x122x250 |
490x150x645 |
225x60x200 |
