Головки измерительные рычажно-зубчатые тип ИГ (ГОСТ 18833-73)

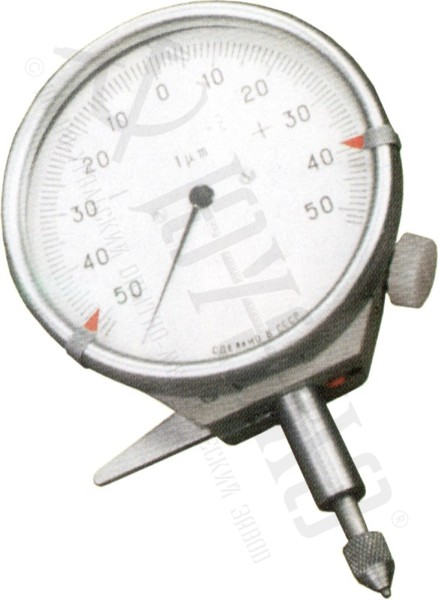

Головки измерительные рычажно-зубчатые тип ИГ

Головки измерительные рычажно-зубчатые тип ИГ по ГОСТ 18833-73 предназначены для измерения линейных размеров

Используются в качестве отсчетного устройства в нутромерах повышенной точности. Присоединительный диаметр: 8 мм

Обозначение головки измерительной рычажно-зубчатой ИГ при заказе: Головка измерительная 1 ИГ ГОСТ 18833-73

Технические характеристики:

Марка (модель) 1ИГ (модель 06101) 2ИГ (модель 06102)
0 кл.т.1 кл.т.0 кл.т.1 кл.т.
Диапазон измерений, мм ±0,05 ±0,1
Цена деления, мм 0,001 0,002
Пределы допускаемой погрешности, дел.:
на участке ±30 делений
на всем диапазоне

±0,4
±0,6

±0,6
±1,0

±0,4
±0,6

±0,6
±1,0
Размах показаний, делений шкалы 1/4 1/3 1/4 1/3
Вариация показаний, дел. 0,5 0,8 0,5 0,8
Измерительное усилие, Н 1,5
Колебание измерительного усилия, Н, не более 0,4 0,8
Габаритные размеры, мм 60х95х25
Масса, кг 0,090
