Индикаторы рычажные типа ИРБ и ИРТ (ГОСТ 5584-75)

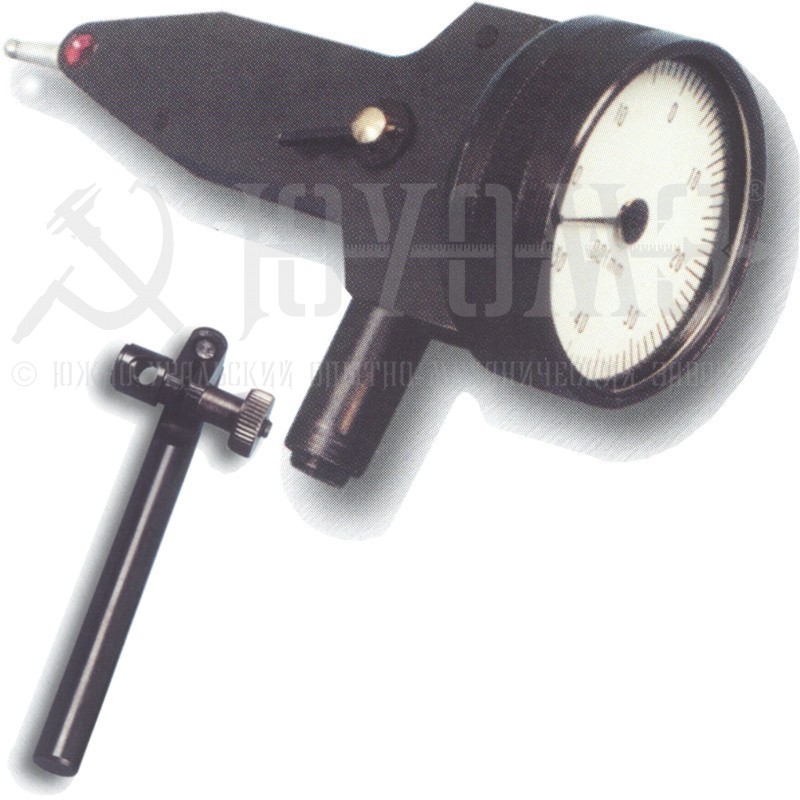

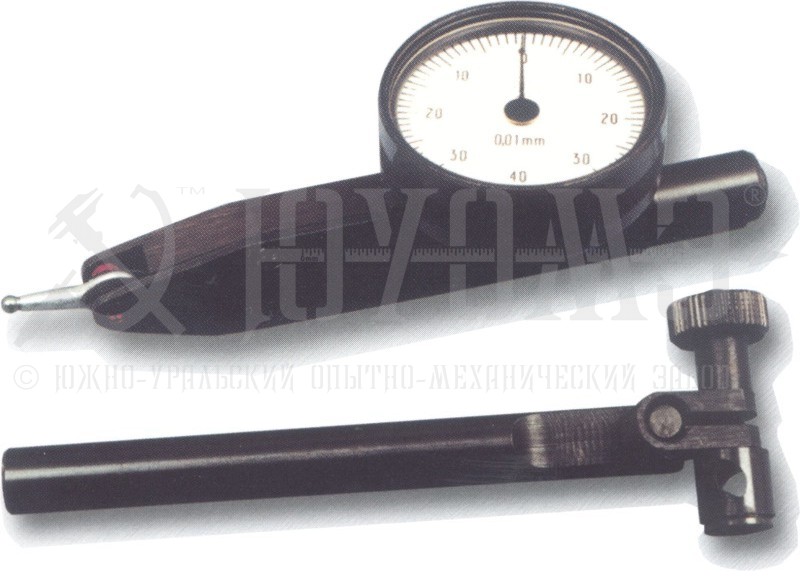

Индикаторы рычажные тип ИРБ ГОСТ 5584-75 Индикаторы рычажные тип ИРТ ГОСТ 5584-75

Индикаторы рычажные типа ИРБ и ИРТ по ГОСТ 5584-75 предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы и взаимного расположения поверхностей

Шкала индикатора типа ИРБ размещена параллельно оси измерительного рычага в среднем положении и перпендикулярно к плоскости его поворота, типа ИРТ - перпендикулярно оси измерительного рычага в среднем положении. Наличие поворотного измерительного рычага, малые габариты и незначительное измерительное усилие позволяют использовать прибор в труднодоступных местах, а также в случаях, требующих малого измерительного усилия. Индикатор укомплектован державкой для удобства измерения в труднодоступных местах, переходной втулкой с наружным диаметром 8 мм для крепления в стойках или штативах

Обозначение индикатора рычажного типа ИРТ при заказе: Индикатор ИРТ ГОСТ 5584-75

Технические характеристики:

Обозначение ИРБ ИРТ
Цена деления, мм 0,01 0,01
Диапазон измерений, мм 0 – 0,8 0 – 0,8
Диаметр присоединительного штифта, мм 5h7 5h7
Габаритные размеры, не более, мм 83х30х24 70х30х24
