Наборы щупов (ГОСТ 882-75)

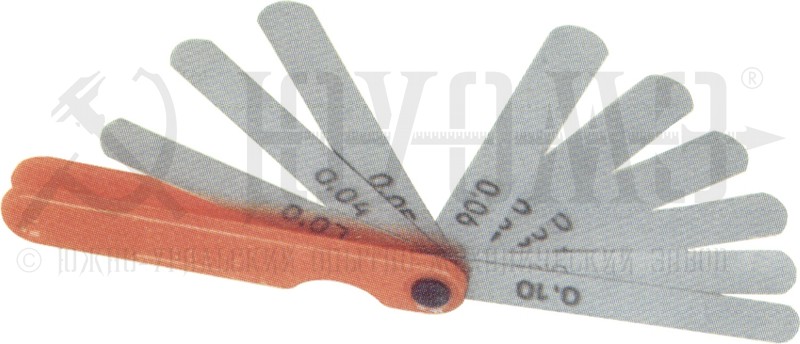

Набор щупов ГОСТ 882-75

Пластины-щупы предназначены для контроля зазоров между поверхностями. Пластины-щупы выпускаются двух классов точности и комплектуются в четыре набора. Конструкция обоймы набора обеспечивает возможность свободной замены любой пластины, а также регулирование плавности вращения пластины на оси. Детали обоймы имеют антикоррозийное покрытие.

Обозначение набора щупов №2 с длиной щупов 70 мм, 2-го класса точности при заказе: Набор щупов №2 ГОСТ 882-75

Технические характеристики:

Номинальная толщина щупов, мм Набор щупов №0
Мод. 81003
Набор щупов №1
Мод. 82003
Набор щупов №2
Мод. 82103
Набор щупов №3
Мод. 82203
Набор щупов №4
Мод. 82303
0,02   2 2
0,03 1 2 2
0,04 1 2 2
0,05 1 1 1
0,06 1 1 1
0,07 1 1 1
0,08 1 1 1
0,09 1 1 1
0,10 1 1 1   2
0,15     1   2
0,20     1   1
0,25     1
0,30     1   1
0,35     1
0,40     1   1
0,45     1
0,50     1 1 1
0,55       1
0,60       1 1
0,70       1
0,75       1
0,80       1 1
0,80       1
0,90       1 1
0,95       1
1,00       1 1
Длина щупов, мм 70, 100 или 200
Ширина щупов, мм 10
Габаритные размеры, не более, мм 5х12х72 7х12х72 9,5х12х72 12х12х72 12х12х72
Масса, кг 0,007 0,009 0,023 0,047 0,035
