Наборы радиусных шаблонов (ГОСТ 4126)

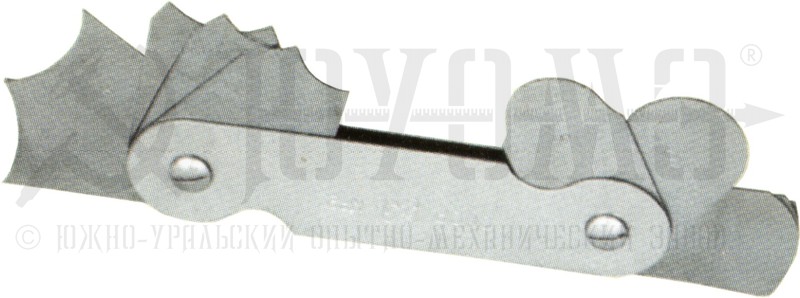

Набор радиусных шаблонов ГОСТ 4126

Шаблоны предназначены для оценки радиусов выпуклых и вогнутых поверхностей. Изготавливаются три набора радиусных шаблонов. В каждом наборе скомплектованы пластины для контроля, как наружного, так и внутреннего радиусов. Конструкция обоймы набора обеспечивает возможность свободной замены шаблона, а также регулирования плавности вращения их на оси.

Обозначение набора радиусных шаблонов №2 при заказе: Набор радиусных шаблонов №2 ГОСТ 4126

Технические характеристики:

Параметр Набор №1 Набор №2 Набор №3
Номинальный рабочий радиус, мм 1; 1.2; 1.6; 2; 2.5; 3; 4; 5; 6 8; 10; 12; 16; 20; 25 7; 8; 9; 10; 11; 12;14; 16; 18; 20; 22; 25
При номинальном радиусе, мм отклонение рабочего радиуса, мкм:
1 - 3 ±20
3 - 6 ±24
6 - 10 ±29
10 - 18 ±35
18 - 25 ±40
Число выпуклых и вогнутых шаблонов 9 6 12
Габаритные размеры, не более, мм 75х15х15 90х25х15 90х25х15
Масса, кг 0,05 0,06 0,11
