Наборы резьбовых шаблонов (ГОСТ 519-77)

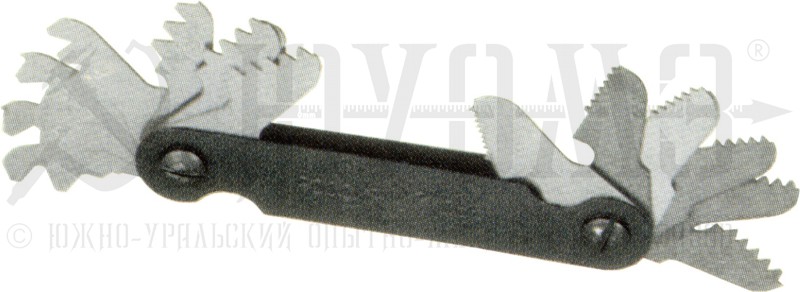

Набор резьбовых шаблонов ГОСТ 519-77

Шаблоны предназначены для определения номинального размера шага метрической резьбы (набор М60°) и числа ниток на 1" (набор М55°). Конструкция обоймы набора обеспечивает возможность свободной замены шаблонов, а также регулировки плавности вращения их на оси. Обойма имеет никелевое антикоррозийное покрытие.

Обозначение набора резьбовых шаблонов №2 при заказе: Набор резьбовых шаблонов №2 ГОСТ 519-77

Технические характеристики:

ПараметрНабор резьбовых шаблонов №1Набор резьбовых шаблонов №2
Условное обозначение набора набор М60° набор Д55°
Число шаблонов в наборе 20 17
Шаг, мм 0,4; 0,45; 0,5; 0,6; 0,7; 0,75; 0,8; 1,0; 1,25; 1,5; 1,75; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0 -
Число ниток на 1" - 28; 24; 20; 19; 18; 16; 14; 12; 11; 10; 9; 8; 7; 6; 5; 4; 1/2
Габаритные размеры, не более, мм 75х15х15 75х15х15
Масса, кг 0,03 0,025
