Образцы (эталоны) шероховатости тип ОШ (ГОСТ 9378-93)
Набор образцов шероховатости поверхности сравнения (ОШС)

Набор образцов (эталонов) шероховатости поверхности сравнения (ОШС) по стали, чугуну и другим материалам ГОСТ 9378-93 (совместимы с ISO 2632-1-85, ISO 2632-2-85).

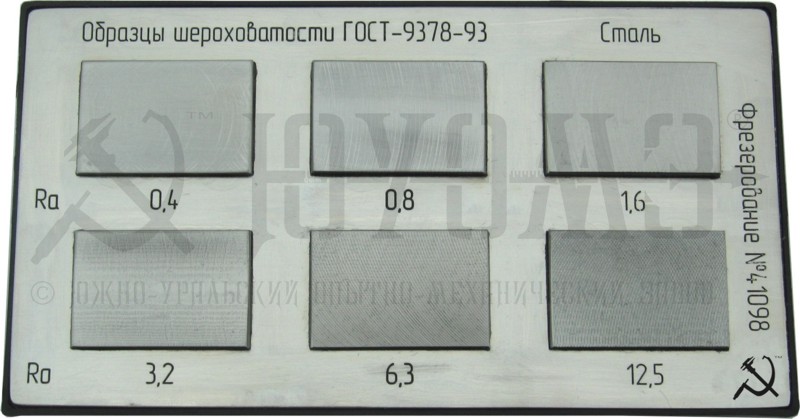

Образцы (эталоны) представляют собой пластины с набором образцов (эталонов), изготовленных методом гальванопластики с матриц, полученных одним видом обработки с различными номинальными значениями параметра Ra. Основой для нанесения ОШС является катодный никель. ОШС предназначены для контроля шероховатости трудно доступных поверхностей, поверхностей изделий преимущественно на рабочих местах путем сравнения с поверхностью образца (эталона) визуально, оперативной оценки шероховатости детали на различных стадиях технологического процесса механообработки. ОШС используются также конструкторами и технологами в качестве образцов (эталонов), дающих представление о виде поверхности, и на ощупь, которые дает тот или иной вид механической обработки.

Образец (эталон) воспроизводит поверхность, полученную определенным способом обработки. Наиболее точно оцениваются поверхности деталей из материала аналогичного образцу (эталону) и изготовленных тем же, что и образец (эталон), способом обработки.

Обозначение набора ОШС при заказе: Набор ОШС по стали – Точение (Т) ГОСТ 9378-93

 Каталог образцов (эталонов) шероховатости





Основные способы обработки образцов:

Способ обработки Форма образца Обозначение способа обработки Фото образца Параметр шероховатости Ra, мкм
Шлифование периферией круга Плоская
Цилиндрическая выпуклая
Цилиндрическая вогнутая		 ШП ШЦ ШЦВ Шлифование периферией круга 0,050; 0,100; 0,200; 0,400; 0,800; 1,600; 3,200
Шлифование торцовое Плоская ШТ Шлифование торцовое
Шлифование чашеобразным кругом Плоская ШЧ Шлифование чашеобразным кругом
Фрезерование цилиндрическое Плоская ФЦ Фрезерование цилиндрическое 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Фрезерование торцовое Плоская ФТ Фрезерование торцовое
Фрезерование торцовое (перекрещивающееся) Плоская ФТП Фрезерование торцовое (перекрещивающееся)
Точение Цилиндрическая выпуклая Т Точение 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Расточка Цилиндрическая вогнутая Р Расточка
Точение торцовое Плоская ТТ Точение торцовое
Строгание Плоская С Строгание 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
Дробеструйная обработка Плоская ДС Дробеструйная обработка 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
Пескоструйная обработка Плоская ПС Пескоструйная обработка
Полирование Плоская
Цилиндрическая выпуклая		 ПП ПЦ Полирование 0,0125; 0,025; 0,050; 0,100; 0,200
Ручное опиливание Плоская РО Ручное опиливание Rz 80; 40; 20; 10; 5; 2,5





Комплекты ОШС состоят из следующих наборов:

Вид обработки (набор) Обозначение Номинальное значение параметра Ra, мкм Расположение неровностей
1. Точение Т 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
2. Расточка Р 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
3. Фрезерование цилиндрическое ФЦ 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
4. Строгание С 0,8; 1,6; 3,2; 6,3; 12,5; 25
5. Шлифование плоское ШП 0,1; 0,2; 0,4; 0,8; 1,6; 3,2
6. Шлифование цилиндрическое выпуклое ШЦ 0,05; 0,1; 0,2; 0,4; 0,8; 1,6
7. Шлифование цилиндрическое вогнутое ШЦВ 0,1; 0,2; 0,4; 0,8; 1,6; 3,2
8. Точение торцовое ТТ 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
9. Фрезерование торцевое ФТ 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
10. Фрезерование торцовое перекрещивающееся ФТП 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
11. Шлифование торцовое ШТ 0,05; 0,1; 0,2; 0,4; 0,8; 1,6; 3,2
12. Шлифование чашеобразным кругом ШЧ 0,05; 0,1; 0,2; 0,4; 0,8; 1,6; 3,2
13. Электроэрозионная обработка Э 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 Без определенного направления штриха
14. Дробеструйная обработка ДС 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
15. Пескоструйная обработка ПС 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
16. Полирование плоское ПП 0,05; 0,06; 0,08; 0,10; 0,16; 0,20 Путаный штрих
17. Полирование цилиндрическое ПЦ 0,05; 0,06; 0,08; 0,10; 0,16; 0,20




Выпускается расширенный набор ОШС по стали, включающий в себя наборы:

Вид обработки Обозначение Номинальное значение параметра Ra, мкм
1. Точение Т 0,8; 1,6; 3,2; 6,3
2. Расточка Р 0,8; 1,6; 3,2; 6,3
3. Строгание С 0,8; 1,6; 3,2; 6,3
4. Шлифование плоское ШП 0,1; 0,2; 0,4; 0,8
5. Шлифование цилиндрическое выпуклое ШЦ 0,1; 0,2; 0,4; 0,8
6. Фрезерование торцевое ФТ 0,8; 1,6; 3,2; 6,3
7. Фрезерование торцовое перекрещивающееся ФТП 0,8; 1,6; 3,2; 6,3
8. Доводка (притирка) ДП 0,012; 0,025; 0,05; 0,10




А также следующие образцы (эталоны) в отдельных наборах по виду обработки:

Вид обработки Обозначение Номинальное значение параметра Ra, мкм
Точение (токарная обработка) T 0,8; 1,6; 3,2; 6,3
Расточка (сверление) Р 0,8; 1,6; 3,2; 6,3
Строгание С 0,8; 1,6; 3,2; 6,3
Шлифование плоское ШП 0,1; 0,2; 0,4; 0,8
Шлифование цилиндрическое выпуклое ШЦ 0,1; 0,2; 0,4; 0,8
Фрезерование торцевое ФТ 0,8; 1,6; 3,2; 6,3
Фрезерование торцовое перекрещивающееся ФТП 0,8; 1,6; 3,2; 6,3
Доводка (притирка) ДП 0,012; 0,025; 0,05; 0,10






Вид обработки - ТОЧЕНИЕ (ОШС-Т) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-Т 0,4...12,5 Форма образцов цилиндрическая выпуклая Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-Т 0,5...12,5 Форма образцов цилиндрическая выпуклая Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-Т 0,8...6,3 Форма образцов цилиндрическая выпуклая Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-Т 0,63...20 Форма образцов цилиндрическая выпуклая Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-Т 0,5...20 Форма образцов цилиндрическая выпуклая Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-Т 1,6...25 Форма образцов цилиндрическая выпуклая Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-Т 2,5...30 Форма образцов цилиндрическая выпуклая Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-Т 2...20 Форма образцов цилиндрическая выпуклая Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-Т Rz 20...320 Форма образцов цилиндрическая выпуклая Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-Т Rz 10...160 Форма образцов цилиндрическая выпуклая Rz 10; 20; 40; 60; 80; 160 мкм + + + + +






Вид обработки - РАСТОЧКА (ОШС-Р) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-Р 0,4...12,5 Форма образцов цилиндрическая вогнутая(Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-Р 0,5...12,5 Форма образцов цилиндрическая вогнутая Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-Р 0,8...6,3 Форма образцов цилиндрическая вогнутая Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-Р 0,63...20 Форма образцов цилиндрическая вогнутая Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-Р 0,5.20 Форма образцов цилиндрическая вогнутая Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-Р 1,6...25 Форма образцов цилиндрическая вогнутая Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-Р 2,5...30 Форма образцов цилиндрическая вогнутая Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-Р 2...20 Форма образцов цилиндрическая вогнутая Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-Р Rz 20.320 Форма образцов цилиндрическая вогнутая Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-Р Rz 10...160 Форма образцов цилиндрическая вогнутая Rz 10; 20; 40; 60; 80; 160 мкм + + + + +






Вид обработки - ТОЧЕНИЕ ТОРЦОВОЕ (ОШС-ТТ) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ТТ 0,4.12,5 Форма образцов плоская Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-ТТ 0,5.12,5 Форма образцов плоская Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-ТТ 0,8.6,3 Форма образцов плоская Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-ТТ 0,63.20 Форма образцов плоская Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-ТТ 0,5.20 Форма образцов плоская Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-ТТ 1,6...25 Форма образцов плоская Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-ТТ 2,5...30 Форма образцов плоская Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-ТТ 2...20 Форма образцов плоская Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-ТТ Rz 20...320 Форма образцов плоская Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-ТТ Rz 10...160 Форма образцов плоская Rz 10; 20; 40; 60; 80; 160 мкм + + + + +






Вид обработки - ФРЕЗЕРОВАНИЕ ТОРЦОВОЕ (ОШС-ФТ) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ФТ 0,4...12,5 Форма образцов плоская Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-ФТ 0,5.12,5 Форма образцов плоская Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-ФТ 0,8.6,3 Форма образцов плоская Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-ФТ 0,63.20 Форма образцов плоская Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-ФТ 0,5.20 Форма образцов плоская Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-ФТ 1,6...25 Форма образцов плоская Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-ФТ 2,5...30 Форма образцов плоская Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-ФТ 2...20 Форма образцов плоская Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-ФТ Rz 20,32 Форма образцов плоская Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-ФТ Rz 10...160 Форма образцов плоская Rz 10; 20; 40; 60; 80; 160 мкм + + + + +






Вид обработки - ФРЕЗЕРОВАНИЕ ТОРЦОВОЕ ПЕРЕКРЕЩИВАЮЩЕЕСЯ (ОШС-ФТП) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ФТП 0,4.12,5 Форма образцов плоская Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-ФТП 0,5.12,5 Форма образцов плоская Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-ФТП 0,8.6,3 Форма образцов плоская Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-ФТП 0,63.20 Форма образцов плоская Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-ФТП 0,5.20 Форма образцов плоская Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-ФТП 1,6...25 Форма образцов плоская Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-ФТП 2,5...30 Форма образцов плоская Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-ФТП 2...20 Форма образцов плоская Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-ФТП Rz 20.320 Форма образцов плоская Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-ФТП Rz 10...160 Форма образцов плоская Rz 10; 20; 40; 60; 80; 160 мкм + + + + +






Вид обработки - ФРЕЗЕРОВАНИЕ ЦИЛИНДРИЧЕСКОЕ (ОШС-ФЦ) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ФЦ 0,4.12,5 Форма образцов плоская Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-ФЦ 0,5.12,5 Форма образцов плоская Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-ФЦ 0,8.6,3 Форма образцов плоская Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-ФЦ 0,63.20 Форма образцов плоская Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-ФЦ 0,5...20 Форма образцов плоская Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-ФЦ 1,6...25 Форма образцов плоская Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-ФЦ 2,5...30 Форма образцов плоская Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-ФЦ 2...20 Форма образцов плоская Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-ФЦ Rz 20.320 Форма образцов плоская Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-ФЦ Rz 10...160 Форма образцов плоская Rz 10; 20; 40; 60; 80; 160 мкм + + + + +






Вид обработки - СТРОГАНИЕ (ОШС-С) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-С 0,4.12,5 Форма образцов плоская Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-С 0,5.12,5 Форма образцов плоская Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-С 0,8.6,3 Форма образцов плоская Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-С 0,63.20 Форма образцов плоская Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-С 0,5.20 Форма образцов плоская Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-С 1,6...25 Форма образцов плоская Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-С 2,5...30 Форма образцов плоская Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-С 2...20 Форма образцов плоская Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-С Rz 20.320 Форма образцов плоская Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-С Rz 10...160 Форма образцов плоская Rz 10; 20; 40; 60; 80; 160 мкм + + + + +






Вид обработки - ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА ПЛОСКОЕ (ОШС-ШП) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ШП 0,1.3,2 Форма образцов плоская Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм +   + + +
ОШС-ШП 0,4...3,2 Форма образцов плоская Ra 0,4; 0,8; 1,6; 3,2 мкм + + + + +
ОШС-ШП 0,4...6,3 Форма образцов плоская Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 мкм + + + + +
ОШС-ШП Rz 1...10 Форма образцов плоская Rz 1; 2; 4; 5; 8; 10 мкм + + + + +
ОШС-ШП Rz 10...40 Форма образцов плоская Rz 10; 20; 30; 40 мкм + + + + +
ОШС-ШП Rz 10...60 Форма образцов плоская Rz 10; 20; 40; 60 мкм + + + + +
ОШС-ШП Rz 10...80 Форма образцов плоская Rz 10; 20; 40; 60; 70; 80 мкм + + + + +
ОШС-ШП Rz 10...120 Форма образцов плоская Rz 10; 20; 40; 60; 80; 120 мкм + + + + +






Вид обработки - ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА ЦИЛИНДРИЧЕСКОЕ (ОШС-ШЦ) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ШЦ 0,1.3,2 Форма образцов цилиндрическая выпуклая Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм +   + + +
ОШС-ШЦ 0,4...3,2 Форма образцов цилиндрическая выпуклая Ra 0,4; 0,8; 1,6; 3,2 мкм + + + + +
ОШС-ШЦ 0,4...6,3 Форма образцов цилиндрическая выпуклая Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 мкм + + + + +
ОШС-ШЦ 0,4.12,5 Форма образцов цилиндрическая выпуклая Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм + + + + +
ОШС-ШЦ Rz 1...10 Форма образцов цилиндрическая выпуклая Rz 1; 2; 4; 5; 8; 10 мкм + + + + +
ОШС-ШЦ Rz 2,5...20 Форма образцов цилиндрическая выпуклая Rz 2,5; 5; 7,5; 10; 15; 20 мкм + + + + +






Вид обработки - ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА ЦИЛИНДРИЧЕСКОЕ ВНУТРЕННЕЕ (ОШС-ШЦВ) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ШЦВ 0,1.3,2 Форма образцов цилиндрическая вогнутая Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм +   + + +
ОШС-ШЦВ 0,4...3,2 Форма образцов цилиндрическая вогнутая Ra 0,4; 0,8; 1,6; 3,2 мкм + + + + +
ОШС-ШЦВ 0,4...6,3 Форма образцов цилиндрическая вогнутая Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 мкм + + + + +
ОШС-ШЦВ Rz 1...10 Форма образцов цилиндрическая вогнутая Rz 1; 2; 4; 5; 8; 10 мкм + + + + +
ОШС-ШЦВ Rz 2,5...20 Форма образцов цилиндрическая вогнутая Rz 2,5; 5; 7,5; 10; 15; 20 мкм + + + + +






Вид обработки - ШЛИФОВАНИЕ ТОРЦОВОЕ (ОШС-ШТ) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ШТ 0,1.3,2 Форма образцов плоская Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм +   + + +
ОШС-ШТ 0,4...3,2 Форма образцов плоская Ra 0,4; 0,8; 1,6; 3,2 мкм + + + + +
ОШС-ШТ 0,4...6,3 Форма образцов плоская Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 мкм + + + + +
ОШС-ШТ Rz 1...10 Форма образцов плоская Rz 1; 2; 4; 5; 8; 10 мкм + + + + +
ОШС-ШТ Rz 2.5...20 Форма образцов плоская Rz 2,5; 5; 7,5; 10; 15; 20 мкм + + + + +






Вид обработки - ШЛИФОВАНИЕ ЧАШЕОБРАЗЦНЫМ КРУГОМ (ОШС-ШЧ) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ШЧ 0,1.3,2 Форма образцов плоская Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм +   + + +
ОШС-ШЧ 0,4...3,2 Форма образцов плоская Ra 0,4; 0,8; 1,6; 3,2 мкм + + + + +
ОШС-ШЧ 0,4...6,3 Форма образцов плоская Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 мкм + + + + +
ОШС-ШЧ Rz 1...10 Форма образцов плоская Rz 1; 2; 4; 5; 8; 10 мкм + + + + +
ОШС-ШЧ Rz 2,5...20 Форма образцов плоская Rz 2,5; 5; 7,5; 10; 15; 20 мкм + + + + +






Вид обработки - ПОЛИРОВАНИЕ ПЛОСКОЕ (ОШС-ПП) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ПП 0,05...0,2 Ra 0,05; 0,06; 0,08; 0,1; 0,16; 0,2 мкм +   + + +
ОШС-ПП 0,04...0,2 Ra 0,04; 0,06; 0,08; 0,1; 0,16; 0,2 мкм +   + + +
ОШС-ПП 0,03...0,2 Ra 0,03; 0,06; 0,08; 0,1; 0,16; 0,2 мкм +   + + +
ОШС-ПП 0,02...0,2 Ra 0,02; 0,04; 0,06; 0,08; 0,16; 0,2 мкм +   + + +






Вид обработки - ПОЛИРОВАНИЕ ЦИЛИНДРИЧЕСКОЕ (ОШС-ПЦ) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ПЦ 0,05...0,2 Ra 0,05; 0,06; 0,08; 0,1; 0,16; 0,2 мкм +   + + +
ОШС-ПЦ 0,04...0,2 Ra 0,04; 0,06; 0,08; 0,1; 0,16; 0,2 мкм +   + + +
ОШС-ПЦ 0,03...0,2 Ra 0,03; 0,06; 0,08; 0,1; 0,16; 0,2 мкм +   + + +
ОШС-ПЦ 0,02...0,2 Ra 0,02; 0,04; 0,06; 0,08; 0,16; 0,2 мкм +   + + +






Вид обработки - РУЧНОЕ ОПИЛИВАНИЕ (ОШС-РО) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-РО Rz 2,5...80 Rz 2,5; 5; 10; 20; 40; 80 мкм + + + + +
ОШС-РО 1,0...15 Ra 1,0; 1,6; 3,2; 6,3; 12,5; 15 мкм + + + + +






Вид обработки - РУЧНОЕ ШЛИФОВАНИЕ (ОШС-РШ) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-РШ Rz 0,5...10 Rz 0,5; 1; 2; 4; 8; 10 мкм +   + + +
ОШС-РШ 0,1...1,6 Ra 0,1; 0,2; 0,4; 0,8; 1,25; 1,6 мкм +   + + +
ОШС-РШ 0,1...3,2 Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм +   + + +
ОШС-РШ Rz 2,5...15 Rz 2,5; 3,2; 5; 6,3; 12,5; 15 мкм   +
ОШС-РШ 0,5...6,3 Ra 0,5; 1,0; 1,25; 2,5; 5; 6,3 мкм   +






Вид обработки - ДРОБЕСТРУЙНАЯ (ОШС-ДС) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ДС 0,4...12,5 Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм + + + + +
ОШС-ДС 0,2.25 Ra 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25 мкм (в двух футлярах 4+4 образца) + + + + +
ОШС-ДС 0,8.25 Ra 0,8; 1,6; 3,2; 6,3; 12,5; 25 мкм + + + + +
ОШС-ДС Rz 10.60 Rz 10; 20; 40; 60 мкм + + + + +
ОШС-ДС Rz 20.80 Rz 20; 40; 60; 80 мкм + + + + +
ОШС-ДС Rz 40.120 Rz 40; 60; 80; 120 мкм + + + + +
ОШС-ДС Rz 10...120 Rz 10; 20; 40; 60; 80; 100; 120 мкм + + + + +






Вид обработки - ПЕСКОСТРУЙНАЯ (ОШС-ПС) ГОСТ 9378-93
Маркировка набора Описание образцов, входящих в набор
Материал образцов
сталь чугун латунь алюминий медь
ОШС-ПС 0,4.12,5 Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм + + + + +
ОШС-ПС 0,2.25 Ra 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25 мкм (в двух футлярах 4+4 образца) + + + + +
ОШС-ПС 0,8.25 Ra 0,8; 1,6; 3,2; 6,3; 12,5; 25 мкм + + + + +
ОШС-ПС Rz 10.60 Rz 10; 20; 40; 60 мкм + + + + +
ОШС-ПС Rz 40...120 Rz 40; 60; 80; 120 мкм + + + + +
ОШС-ПС Rz 10.120 Rz 10; 20; 40; 60; 80; 100; 120 мкм + + + + +








Каталог товаров
