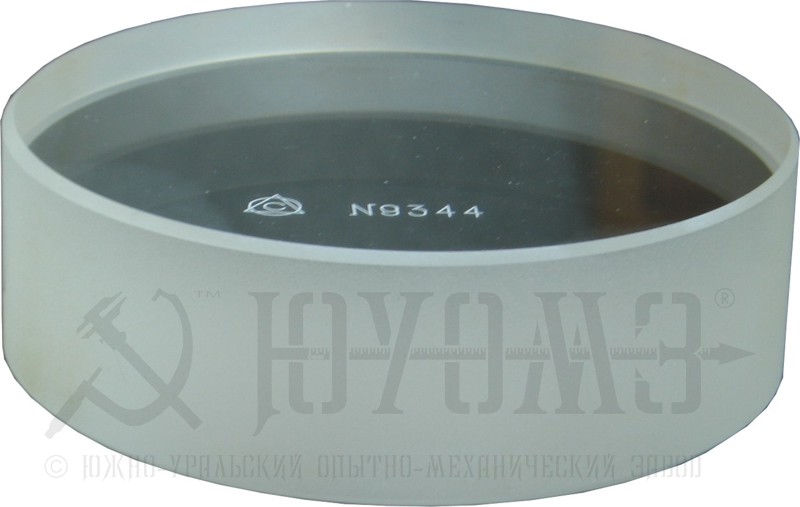

Плоские стеклянные пластины тип ПИ (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)

Плоские стеклянные пластины тип ПИ (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)

Пластины стеклянные плоскопараллельные и интерференционные предназначены для проверки притираемости и плоскостности полированных поверхностей интерференционным методом, взаимной параллельности измерительных поверхностей микрометров и другого оборудования, а также измерений длины сравнением с концевыми мерами интерференционным методом. Представляют собой стеклянные призмы с полированными рабочими гранями.



В зависимости от назначения устанавливаются два типа плоских стеклянных пластин: нижние и верхние. Нижние (опорные) пластины применяются для притирания к ним плоскопараллельных концевых мер длины при интерференционных измерениях, а также для поверки плоскостности измерительных поверхностей концевых мер, калибров, измерительных приборов и инструментов. Верхние пластины применяются для измерения плоскопараллельных концевых мер длины техническим интерференционным методом. Нижние пластины выпускаются диаметром 60, 80, 100 и 120 мм. В зависимости от диаметра пластины обозначают: ПИ 60, ПИ 80, ПИ 100, ПИ 120. Верхние пластины выпускаются только диаметром 60 мм. Пластины обозначаются ПИ 60 верхние.

Обозначение плоских стеклянных пластин ПИ высотой 60 мм при заказе: Пластины ПИ 60 ТУ 3-3.2123-88 (ГОСТ 2923-75).

Пластины интерференционные стеклянные выпускаются 1 и 2 классов точности.

Так же возможно изготовление пластин интерференционных согласно технических требований Заказчика (диаметр от 4 до 350мм).



Технические характеристики:

Обозначение пластин Диаметр, мм Высота, мм Допуск плоскостности рабочих поверхностей пластин,
не более, мкм (интерф. полос)
класс 1 класс 2
ПИ60В (ПИ 60В) 60±2 20±2 - 0,09 (0,3)
ПИ60 (ПИ 60) 60±2 20±2 0,03 (0,1) 0,09 (0,3)
ПИ80 (ПИ 80) 80±2 25±2 0,03 (0,1) 0,09 (0,3)
ПИ100 (ПИ 100) 100±2 25±2 0,03 (0,1) 0,09 (0,3)
ПИ120 (ПИ 120) 120±2 30±2 0,06 (0,2) 0,12 (0,4)



Ассортимент производимой продукции:

Пластина ПИ 60 Нижняя кл.1 (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)
Пластина ПИ 60 Верхняя кл.1 (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)
Пластина ПИ 80 кл.1 (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)
Пластина ПИ 100 кл.1 (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)
Пластина ПИ 120 кл.1 (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)

Пластина ПИ 60 Нижняя кл.2 (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)
Пластина ПИ 60 Верхняя кл.2 (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)
Пластина ПИ 80 кл.2 (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)
Пластина ПИ 100 кл.2 (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)
Пластина ПИ 120 кл.2 (ТУ 3-3.2123-88, ГОСТ 2923-75, описание типа по ГР 197-70)
