Плоскопараллельные стеклянные пластины тип ПМ (ТУ 3-3.2122-88, ГОСТ 1121-75, описание типа по ГР 589-74)

Плоскопараллельные стеклянные пластины тип ПМ (ТУ 3-3.2122-88, ГОСТ 1121-75, описание типа по ГР 589-74)

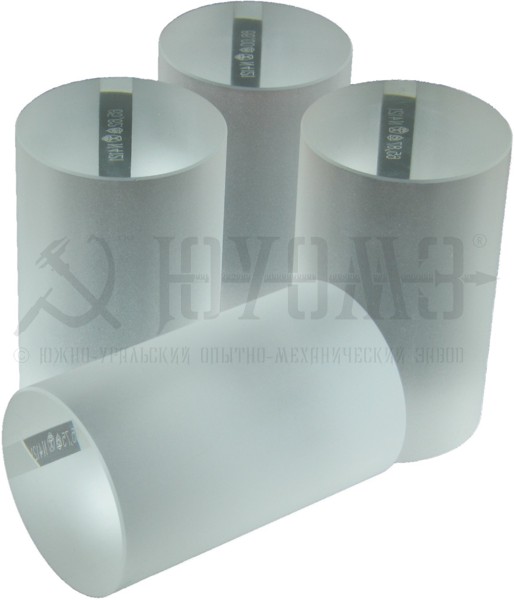

Плоскопараллельные стеклянные пластины предназначены для поверки интерференционным методом плоскостности и взаимной параллельности поверхностей микрометров и скоб. Пластины изготавливаются по ТУ 3-3.2122-88 (ГОСТ 1121-75) из стекла марки ГОСТ 3514. Для поверки приборов с разными пределами измерений пластины изготавливаются четырех типоразмеров: ПМ 15, ПМ 40, ПМ 65, ПМ 90. Размер плоскопараллельной стеклянной пластины для поверки микрометров определяется кратчайшим расстоянием между её измерительными плоскостями. Плоскопараллельные стеклянные пластины имеют форму круглых прямых цилиндров с полированными торцевыми поверхностями, являющимися измерительными. Цилиндрическая поверхность пластин должна быть матовой, за исключением площадки, предназначенной для нанесения маркировочных знаков.

Обозначение плоскопараллельных стеклянных пластин ПМ высотой 15 мм при заказе: Пластины ПМ 15 ТУ 3-3.2122-88 (ГОСТ 1121-75)




Для поверки микрометров выпускаются следующие номинальные размеры плоскопараллельных пластин:

Пределы измерения микрометров Номинальные размеры пластин
от 0 до 25 мм 15,00; 15,12; 15,25; 15,37; 15,50; 15,62; 15,75; 15,87; 16,00
от 25 до 50 мм 40,00; 40,12; 40,25; 40,37; 40,50; 40,62; 40,75; 40,87; 41,00
от 50 до 75 мм 65,00; 65,12; 65,25; 65,37; 65,50; 65,62; 65,75; 65,87; 66,00
от 75 до 100 мм 90,00; 90,12; 90,25; 90,37; 90,50; 90,62; 90,75; 90,87; 91,00




Технические характеристики:

Типоразмер пластины Диаметр, мм Высота, мм Отклонение от взаимной параллельности измерительных плоскостей не более, мкм Неплоскостность измерительных плоскостей не более, мкм
ПМ 15 30±1 15 0,6 ±0,1
ПМ 40 30±1 40 0,8 ±0,1
ПМ 65 40±1 65 0,8 ±0,1
ПМ 90 50±1 90 1,0 ±0,1

Отклонение действительного размера от номинального не более 10 мкм;
(Отклонением от параллельности измерительных плоскостей пластин называется наибольшая по величине разность размеров высоты пластины в двух любых диаметрально противоположных точках, причём она в 0,5 мм от краев измерительной плоскости для пластин ПМ 15, ПМ 40, ПМ 65 и зона в 1,0 мм для пластин ПМ 90 в расчет не принимается.)

Местная неплоскостность не более ±0,03 мкм.



Ассортимент производимой продукции:

Пластина ПМ 15 (ТУ 3-3.2122-88, ГОСТ 1121-75, описание типа по ГР 589-74)
Пластина ПМ 40 (ТУ 3-3.2122-88, ГОСТ 1121-75, описание типа по ГР 589-74)
Пластина ПМ 65 (ТУ 3-3.2122-88, ГОСТ 1121-75, описание типа по ГР 589-74)
Пластина ПМ 90 (ТУ 3-3.2122-88, ГОСТ 1121-75, описание типа по ГР 589-74)
