Плиты поверочные чугунные (ГОСТ 10905-86)

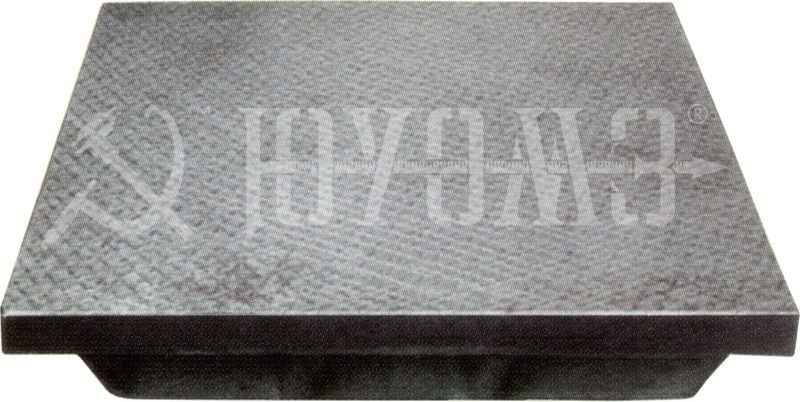

Плита поверочная чугунная ГОСТ 10905-86

Предназначены для контроля плоскостности по методу «пятен на краску» и «линейных отклонений», для точных разметочных работ и в качестве опорных и установочных поверхностей при сборке различных машин и агрегатов. Изготавливаются двух исполнениях: с ручной обработкой рабочих поверхностей и с механически обработанными рабочими поверхностями. Изготавливаются из чугуна марки СЧ-18. Твердость 170-229 НВ.

Обозначение плиты чугунной 400 х 400 мм, 2-го класса точности при заказе: Плита чугунная 400х400 кл. 2 ГОСТ 10905-86


Технические характеристики:

Размеры, ммДопуск плоскостности рабочих поверхностей для классов точности, мкмМасса, кг
1 2
250x250 10 20 13,95
400x400 12 25 37,25
630x400 16 30 65,00
1000x630 20 40 350,00
1600x1000 25 50 850,00
2000x1250 30 60 1100,00
3000х1250 30 80 3085,00



Изготавливаем опоры для поверочных плит любых размеров на регулируемых ножках.

Возможно изготовление по чертежам заказчика.

Опора для поверочной плиты 630х400, цена = 24 000 руб + НДС
Опора для поверочной плиты 1000х630, цена = 37 000 руб + НДС
Опора для поверочной плиты 1600х1000, цена = 72 000 руб + НДС
Опора для поверочной плиты 2500х1600, цена = 119 000 руб + НДС

Срок изготовления: 7-14 рабочих дней.
