10. Шаблоны для контроля автосцепного устройства вагонов. Контроль корпуса автосцепки

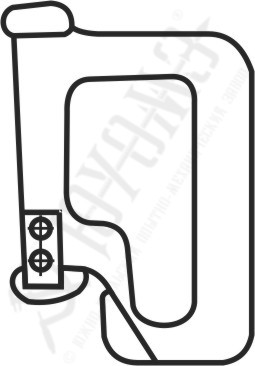

№ 8210-1

Шаблон для проверки ширины зева корпуса автосцепки

Обозначение при заказе: Шаблон № 8210-1 Технические характеристики:

Габаритные размеры, мм	250x120x138
Масса, кг	1,4

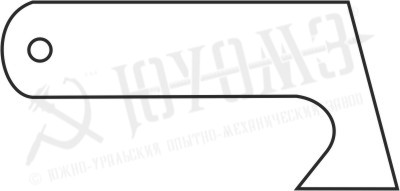

№ 822р

Шаблон для проверки закруглений углов зева и малого зуба автосцепки

Обозначение при заказе: Шаблон № 822р Технические характеристики:

Габаритные размеры, мм	110х55х15
Масса, кг	0,3

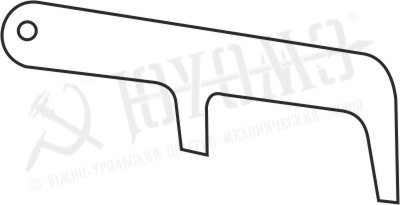

№ 892р

Шаблон для проверки длины малого зуба и расстояния между ударной стенкой зева и тяговой поверхностью большого зуба автосцепки

Обозначение при заказе: Шаблон № 892р Технические характеристики:

Габаритные размеры, мм	247x87x8
Масса, кг	0,3

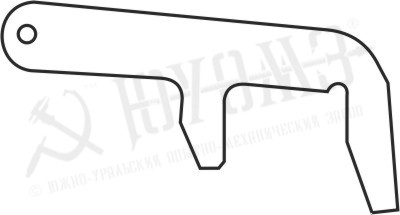

№ 839р

Шаблон для проверки длины малого зуба корпуса и расстояния между ударной стенкой зева и тяговой поверхностью большого зуба при деповском ремонте вагона

Обозначение при заказе: Шаблон № 839р Технические характеристики:

Габаритные размеры, мм	200x60x125
Масса, кг	0,4

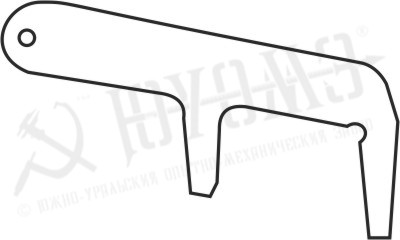

№ 884р

Шаблон для проверки длины малого зуба корпуса и расстояния между ударной стенкой зева и тяговой поверхностью большого зуба после наплавки и обработки ударных поверхностей

Обозначение при заказе: Шаблон № 884р Технические характеристики:

Габаритные размеры, мм	247x90x8
Масса, кг	0,3

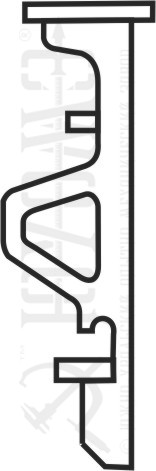

№ 914р-м; № 914р-2м

Шаблон для проверки ударной поверхности малого зуба и ударной стенки зева автосцепки

Обозначение при заказе: Шаблон № 914р-м; шаблон № 914р-2м Технические характеристики:

Габаритные размеры, мм	230x210x589
Масса, кг	6,3

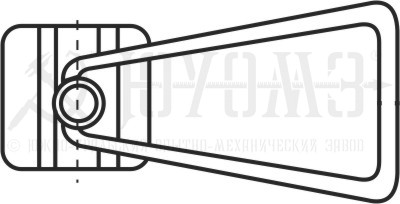

№ 914р/21а

Щуп непроходной для проверки ударной поверхности зева и малого зуба автосцепки

Обозначение при заказе: Шаблон № 914р/21а Технические характеристики:

Габаритные размеры, мм	128x50x22
Масса, кг	0,13

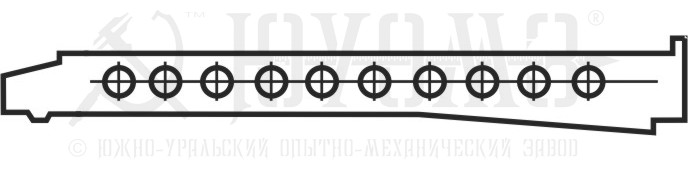

№ 914р/24-1м

Шаблон для проверки ударных поверхностей контура зацепления. Профильная планка

Обозначение при заказе: Шаблон № 914р/24-1м Технические характеристики:

Габаритные размеры, мм	575х10x4
Масса, кг	0,8

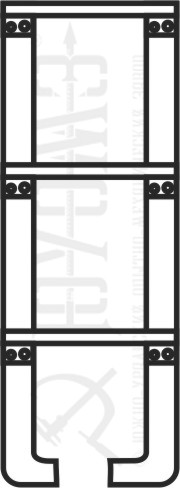

№ 914р/22-2м

Шаблон для проверки тяговой поверхности малого зуба автосцепки

Обозначение при заказе: Шаблон № 914р/22-2м Технические характеристики:

Габаритные размеры, мм	460х160x93
Масса, кг	2,0

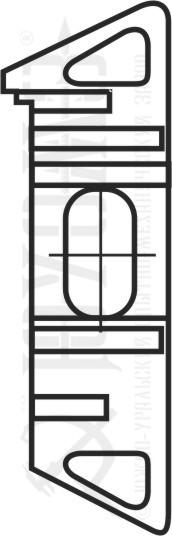

№ 914р/25

Шаблон для проверки тяговой поверхности малого зуба и большого зуба

Обозначение при заказе: Шаблон № 914р/25 Технические характеристики:

Габаритные размеры, мм	460x140x65
Масса, кг	2,6

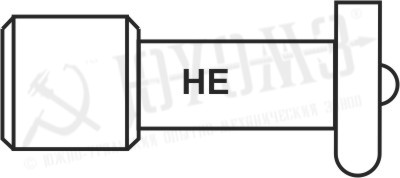

№ 845р

Шаблон для проверки ширины кармана для замка в корпусе автосцепки и положения отверстия для запорного болта

Обозначение при заказе: Шаблон № 845р Технические характеристики:

Габаритные размеры, мм	ø52х217
Масса, кг	1,3

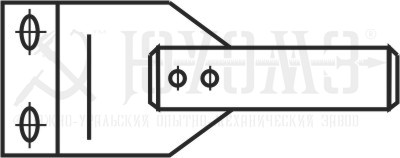

№ 848р

Шаблон для проверки ширины кармана для замка в корпусе автосцепки

Обозначение при заказе: Шаблон № 848р Технические характеристики:

Габаритные размеры, мм	293x72x100
Масса, кг	1,1

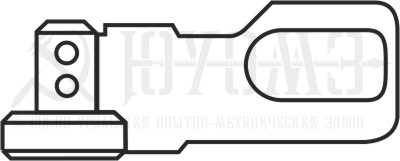

№ 849р-1

Шаблон для проверки размеров шипа для замкодержателя и его положения относительно контура зацепления

Обозначение при заказе: Шаблон № 849р-1 Технические характеристики:

Габаритные размеры, мм	328x80
Масса, кг	1,12

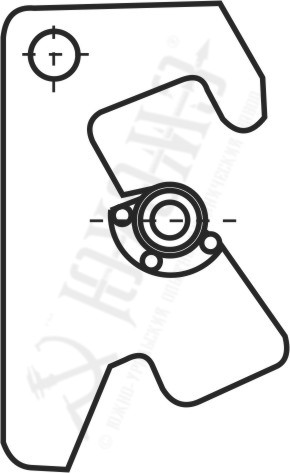

№ 827р

Шаблон для проверки контура зацепления корпуса автосцепки

Обозначение при заказе: Шаблон № 827р Технические характеристики:

Габаритные размеры, мм	400x240x510
Масса, кг	8,7

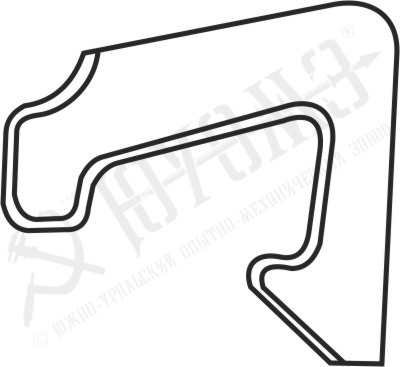

№ 889р

Контршаблон для проверки шаблона № 827р

Обозначение при заказе: Шаблон № 889р Технические характеристики:

Габаритные размеры, мм	328x306x4
Масса, кг	1,9

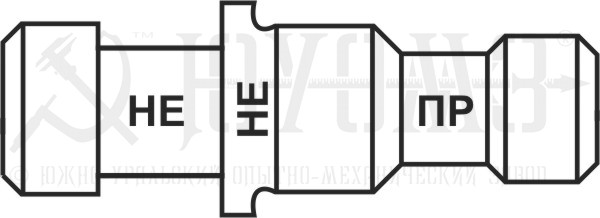

№ 797р

Шаблон для проверки диаметров и соосности малого и большого отверстий для маятника подъемника

Обозначение при заказе: Шаблон № 797р Технические характеристики:

Габаритные размеры, мм	ø53,5х292
Масса, кг	1,9

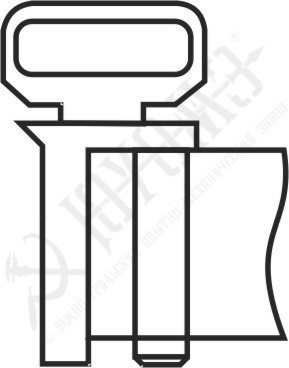

№ 46г

Шаблон для проверки перемычки хвостовика корпуса автосцепки со стороны клина после ремонта

Обозначение при заказе: Шаблон № 46г Технические характеристики:

Габаритные размеры, мм	245x140х140
Масса, кг	5,6

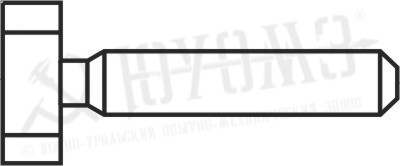

№ 806р

Шаблон для проверки диаметра и состояния кромки торца шипа для замкодержателя

Обозначение при заказе: Шаблон № 806р Технические характеристики:

Габаритные размеры, мм	158x50x60
Масса, кг	0,36

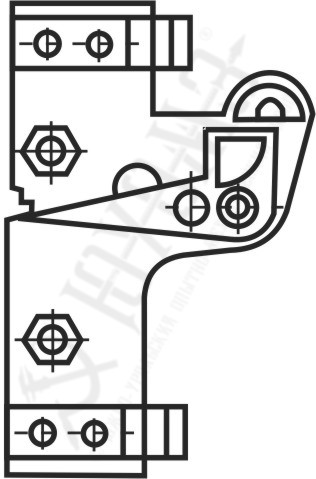

№ 816р

Шаблон для проверки положения шипа для замкодержателя относительно контура зацепления

Обозначение при заказе: Шаблон № 816р Технические характеристики:

Габаритные размеры, мм	294x162x75
Масса, кг	1,73

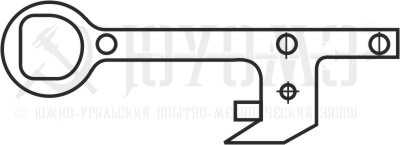

№ 937р

Шаблон для проверки положения отверстия для валика подъемника относительно контура зацепления

Обозначение при заказе: Шаблон № 937р Технические характеристики:

Габаритные размеры, мм	340x125x75
Масса, кг	0,7

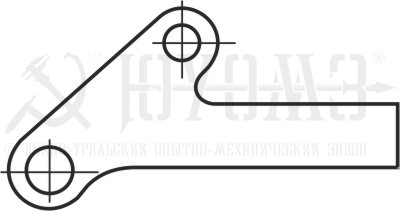

№ 938р

Шаблон для проверки шипа для замкодержателя относительно отверстия для валика подъемника

Обозначение при заказе: Шаблон № 938р Технические характеристики:

Габаритные размеры, мм	297x233x30
Масса, кг	1,52

№ 897р-1

Шаблон для проверки толщины перемычек хвостовика автосцепки при капитальном ремонте вагонов и локомотивов

Обозначение при заказе: Шаблон № 897р-1 Технические характеристики:

Габаритные размеры, мм	98х95х10
Масса, кг	0,55

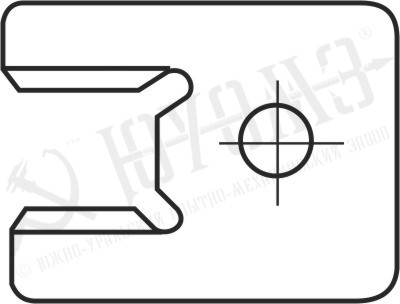

№ 898р-1

Шаблон для проверки толщины перемычек хвостовика автосцепки при деповском ремонте

Обозначение при заказе: Шаблон № 898р-1 Технические характеристики:

Габаритные размеры, мм	95х95х10
Масса, кг	0,55

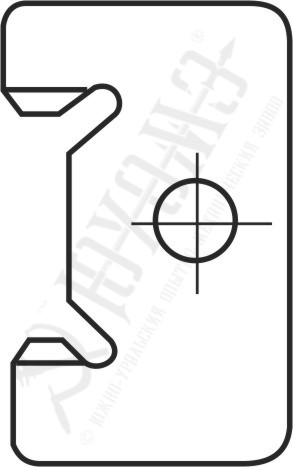

№ 900р-1

Шаблон для проверки толщины перемычек хвостовика автосцепки после наплавки и обработки независимо от вида ремонта

Обозначение при заказе: Шаблон № 900р-1 Технические характеристики:

Габаритные размеры, мм	99x55x10
Масса, кг	0,17

№834р

Шаблон для проверки положения полочки для верхнего плеча предохранителя относительно шипа замкодержателя и контура зацепления автосцепки

Обозначение при заказе: Шаблон №834р Технические характеристики:

Габаритные размеры, мм	242х294х75
Масса, кг	1,946
