23. Шаблоны для контроля параметров тормозного оборудования грузового вагона

Т542.01.000

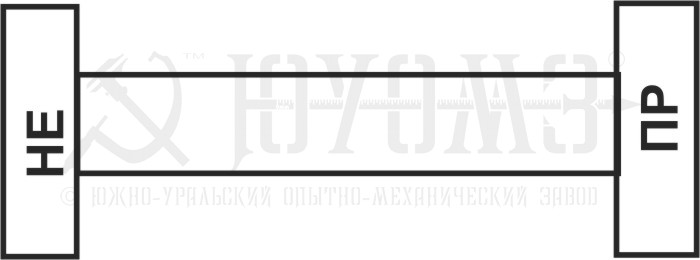

Шаблон №1 для проверки величины износа тормозного башмака в месте контакта его с подвеской

Обозначение при заказе: Шаблон Т542.01.000 Технические характеристики:

Габаритные размеры, мм	28x39x60
Масса, кг	0,09

Т542.02.000

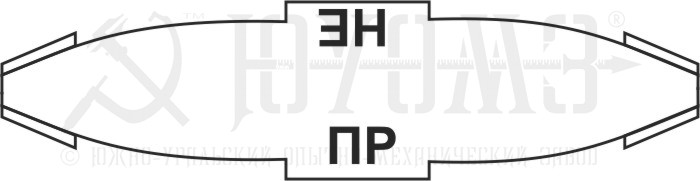

Шаблон №2 для проверки износов тормозного башмака в местах контакта его с колодкой

Обозначение при заказе: Шаблон Т542.02.000 Технические характеристики:

Габаритные размеры, мм	61x122x340
Масса, кг	0,92

Т542.03.000

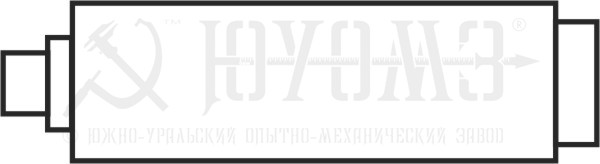

Шаблон №3 для проверки отклонения от соосности отверстий и параллельности ветвей подвески тормозного башмака

Обозначение при заказе: Шаблон Т542.03.000 Технические характеристики:

Габаритные размеры, мм	100x85x240
Масса, кг	9,5

Т542.04.000

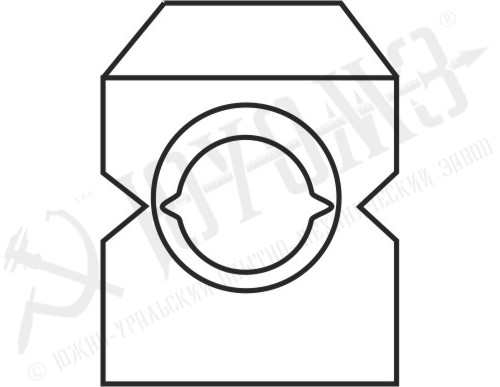

Бойки накладные для протяжки осей подвески тормозного башмака при их переделке в депо в случае постановки резиновых втулок

Обозначение при заказе: Шаблон Т542.04.000 Технические характеристики:

Габаритные размеры, мм	35x75x55
Масса, кг	1,05

Т542.05.000

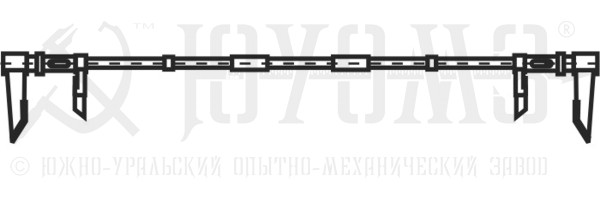

Шаблон для измерения длины триангеля;
для контрольной проверки основных размеров триангеля в собранном виде;
для измерения расстояния между внутренними гранями тормозных башмаков;
для определения величины изгиба швеллера

Обозначение при заказе: Шаблон Т542.05.000 Технические характеристики:

Габаритные размеры, мм	1924х175x65
Масса, кг	4,32

Т542.00.001

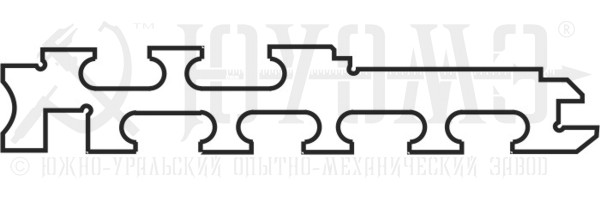

Шаблон № 4 для контроля основных размеров подвески тормозного башмака

Обозначение при заказе: Шаблон Т542.00.001 Технические характеристики:

Габаритные размеры, мм	5x52x280
Масса, кг	0,41

Т542.00.002

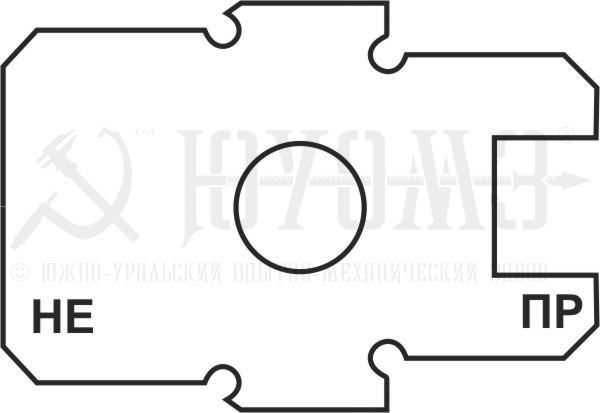

Шаблон № 5 для контроля размера высоты окна и толщины перемычки окна тормозного башмака под чеку

Обозначение при заказе: Шаблон Т542.00.002 Технические характеристики:

Габаритные размеры, мм	10x19x35
Масса, кг	0,05

Т542.00.003

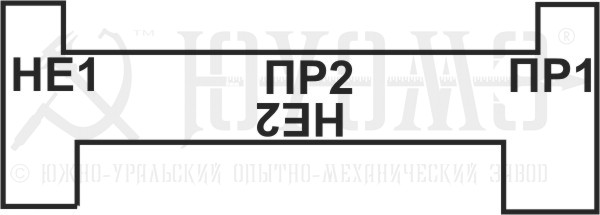

Шаблон № 6 для контроля длины опорной полки наконечника и диаметра отверстия втулки распорки триангеля

Обозначение при заказе: Шаблон Т542.00.003 Технические характеристики:

Габаритные размеры, мм	5x43x100
Масса, кг	0,09
