Шаблоны путевые

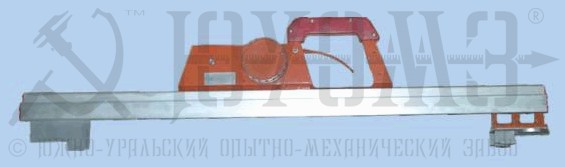

ШАБЛОНЫ ПУТЕВЫЕ (мод. 08809)

Шаблоны путевые модели 08809 (в дальнейшем – шаблоны) предназначены для контроля:
- железнодорожного пути: ширины колеи, возвышения одного рельса относительно другого, ординат переводных кривых, ширины желобов, расстояния между рабочими гранями сердечника или усовика и контррельса, бокового износа головки рельса;
- трамвайного пути: ширины колеи и возвышения одного рельса относительно другого.

Шаблоны путевые имеют три исполнения: 08809, 08809-01, 08809-02.
Шаблон исполнения 08809 предназначен для контроля железнодорожного пути: ширины колеи, возвышения одного рельса относительно другого, ординат переводных кривых, ширины желобов, расстояния между рабочими гранями сердечника или усовика и контррельса, бокового износа головки рельса.
Шаблон исполнения 08809-01 предназначен для контроля железнодорожного пути: ширины колеи и возвышения одного рельса относительно другого.
Шаблон исполнения 08809-02 предназначен для контроля трамвайного пути: ширины колеи и возвышения одного рельса относительно другого.
Шаблоны используются при техническом обслуживании железнодорожных и трамвайных путей как находящихся в эксплуатации, так и строящихся, а также на промтранспорте.
Средний срок службы шаблонов не менее 10 лет.

Пример обозначения при заказе:
путевого шаблона исполнения 08809: "Шаблон мод. 08809 исп. 08809; ТУ 2-00221190-023-95";
путевого шаблона исполнения 08809-01: "Шаблон мод. 08809 исп. 08809-01; ТУ 2-00221190-023-95";
путевого шаблона исполнения 08809-02: "Шаблон мод. 08809 исп. 08809-02";
путевого шаблона исполнения 08809-03: "Шаблон мод. 08809 исп. 08809-03".

Технические характеристики:

Диапазон измерений ширины колеи, мм 1510-1550
Диапазон измерений возвышения одного рельса относительно другого (приведенного к базе 1600 мм), мм 0-160
Диапазон измерений ординат переводных кривых (для исполнения 08809), мм 100-1480
Диапазон измерений ширины желобов (для исполнения 08809), мм 40-400
Диапазон измерений расстояния между рабочими гранями сердечника и контррельса (для исполнения 08809), мм 1460-1500
Диапазон измерений расстояния между рабочими гранями усовика и контррельса (для исполнения 08809), мм 1420-1460
Цена деления линейных шкал, мм 1
Цена деления шкалы возвышения одного рельса относительно другого, мм 2
Цена деления ампулы уровня, угловые секунды 60±30
Погрешность шаблонов при измерении ширины колеи, ординат переводных кривых, ширины желобов, расстояния между рабочими гранями сердечника или усовика и контррельса, мм, не более ±0,5
Погрешность шаблонов при измерении возвышения одного рельса относительно другого, мм, не более ±1
Сопротивление электроизоляции, МОм, не менее 50
Габаритные размеры, мм 1720х230х85
Масса, кг 3,5

Модель 08809, исполнение 08809-03.

К техническим характеристикам путевого шаблона исполнения 08809-00 добавлены:
- невыпадающий наконечник каретки
- замер бокового износа остряка стрелочного перевода
- замер понижения остряка относительно рамного рельса
- контроль укрытия и профиля остряка
- контроль правильности показаний (индикация вмешательства в конструкцию - сдвига шкал, указателей и т.п.)

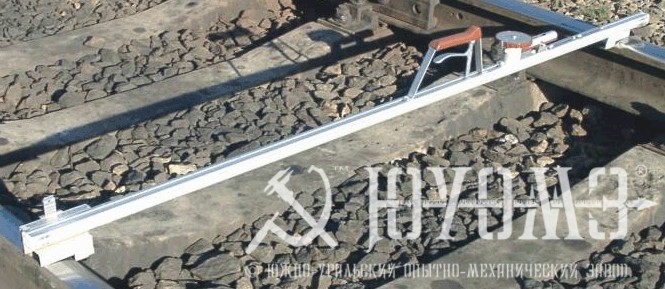

ШАБЛОН ПУТЕВОЙ (мод. 08810)

Шаблоны путевые модели 08810 (в дальнейшем – шаблоны) предназначены для контроля европейской колеи железнодорожного пути: ширины колеи, возвышения одного рельса относительно другого.
Шаблоны используются при техническом обслуживании путей как находящихся в эксплуатации, так и строящихся, а также на промтранспорте.
Средний срок службы шаблонов не менее 10 лет.

Пример обозначения при заказе: "Шаблон путевой мод. 08810"

Технические характеристики:

Диапазон измерений отклонений ширины колеи от 1435 мм, мм от -20 до +60
Диапазон измерений возвышения одного рельса относительно другого (приведенного к базе 1520 мм), мм от -30 до +200
Цена деления шкалы ширины колеи, мм 1
Цена деления шкалы возвышения одного рельса относительно другого, мм 1
Погрешность шаблона при измерении ширины колеи, мм, не более ±0,25
Погрешность шаблона при измерении возвышения одного рельса относительно другого, мм, не более ±1
Сопротивление изоляции, МОм, не менее 50
Габаритные размеры, мм 1660х236х85
Масса, кг 3,5

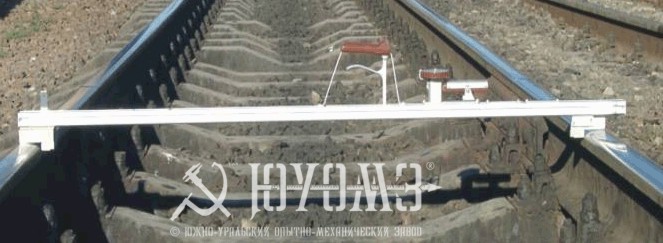

ШАБЛОН ПУТЕВОЙ (мод. 08813)

Шаблон путевой модели 08813 (в дальнейшем - шаблон) предназначен для контроля узкой колеи железнодорожного пути: ширины колеи и возвышения одного рельса относительно другого.
Средний срок службы шаблонов не менее 10 лет.

Пример обозначения при заказе: "Шаблон путевой мод. 08813"

Технические характеристики:

Диапазон измерений ширины колеи, мм 740-780
Диапазон измерений возвышения одного рельса относительно другого, мм ± 60
Цена деления шкалы ширины колеи, мм 1
Цена деления шкалы возвышения одного рельса относительно другого, мм 1
Погрешность шаблона при измерении ширины колеи, мм, не более ± 0.5
Погрешность шаблона при измерении возвышения одного рельса относительно другого, мм, не более ± 1
Сопротивление электроизоляции, МОм, не менее 10
Габаритные размеры, мм 945х226х85
Масса, кг 3,0
