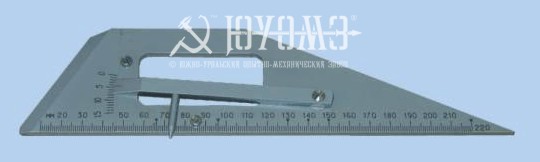

ШАБЛОН УНИВЕРСАЛЬНЫЙ (мод. 00316)

ШАБЛОН УНИВЕРСАЛЬНЫЙ (мод. 00316)

Шаблон универсальный (далее шаблон) предназначен для контроля:
- стыковых рельсовых зазоров (прозорник);
- взаимного положения остряка и рамного рельса (шаблон КОР);
- для разметки и контроля отверстий стыкового соединения рельсов;
- глубины и протяженности поверхностных дефектов, используемых для оценки геометрических параметров дефектов кодов 10.1, 10.2, 11.1, 11.2, 14, 17, 18, 59, 69 (согласно НТД/ЦП-2*93), а также кодов ДО.11.2, ДР.21.2, ДУН.21.2, ДС.10.1, ДУ.12.2, ДС.13.2, ДУ.13.2, ДС.14.1, ДС.14.2, ДУ.14.2, ДС.18.2, ДС.18.2, ДУ.18.2 (согласно дополнениям к НТД/ЦП-2/93)
Средний срок службы шаблонов не менее 3 лет.

Пример обозначения при заказе: "Шаблон универсальный мод. 00316; ТУ 3936-072-00221190-2002"

Технические характеристики:

Диапазон измерений, мм зазоров глубины поверхностных дефектов длины поверхностных дефектов 1-50 0-15 0-70
Цена деления шкал, мм 1
Погрешность шаблона, мм, не более: при контроле зазоров при измерении глубины и протяженности поверхностных дефектов ± 0,5 ± 0,25
Угол наклона рабочей грани шаблона КОР 120° ± 10’
Отклонение от прямолинейности рабочих граней шаблона КОР, мм, не более 0,4
Габаритные размеры, мм 240х60х14
Масса, кг 0,3
