Приборы показывающие и регистрирующие ГСП Диск-250М (взамен Диск-250 и Диск-250И)
Приборы показывающие и регистрирующие ГСП ДИСК-250

Приборы показывающие и регистрирующие ГСП ДИСК-250М (ДИСК-250, ДИСК-250И) предназначены для измерения, отображения и регистрации температуры, давления, расхода, уровня и других параметров; управления процессом.

Микропроцессорные одноканальные приборы ДИСК-250М применяются для измерения, регистрации, сигнализации и регулирования параметров техпроцессов (температуры, давления, уровня, расхода и т.д.) в металлургии, энергетике, химической, нефтехимической, нефте-перерабатывающей, пищевой, целлюлозно-бумажной и других отраслях промышленности. Обозначение прибора показывающего и регистрирующего ГСП при заказе: ДИСК-250М



Краткое описание

Измерение

  • индикация результатов измерений на цифровом табло и аналоговом барграфе;
  • регистрация результатов измерений на дисковой диаграммной бумаге в полярных координатах - фломастером;
  • сигнализация - 4 уставки с выходом на контакты реле.

Типы уставок
<больше>, <меньше>, по значению параметра или по скорости изменения параметра, а также <исходное> состояние контактов выбираются при конфигурировании.

Пределы погрешности измерений, преобразования, сигнализации (регистрации)
+ 0,25 (1,0) %

Токовый выходной сигнал
4-20 мА (нагрузка до 500 Ом)

Коммутирующая способность контактов реле
ток до 3 А ~ 220 В или постоянным до 28 В

Источник питания внешних датчиков
(24+_2,4)В, нагрузка до 20 мА

Емкость архива
до 2970 значений

Время оборота диаграммы
1; 2; 8; 12; 24; 48; 72; 96; 120; 144; 168; 192ч.

Напряжение питания
~ 175-245 В, 50 Гц

Регулирование
по ПИД - закону

Область применения

Микропроцессорные одноканальные приборы ДИСК-250М применяются для измерения, регистрации, сигнализации и регулирования параметров техпроцессов (температуры, давления, уровня, расхода и т.д.) в металлургии, энергетике, химической, нефтехимической, нефте-перерабатывающей, пищевой, целлюлозно-бумажной и других отраслях промышленности.

Условия эксплуатации

  •  температура от +5 до +50°С, влажность до 80% при 35°С (исполнение УХЛ 4.2 по ГОСТ 15150-69)
  • температура от +5 до +50°С, влажность до 98% при 35°С без конденсации влаги (исполнение О 4.2 по ГОСТ 15150-69)

Вид защиты:
с передней стороны IP54
с задней стороны IP30

Достоинства

  • отсутствие реохорда
  • универсальный вход
  • простая и надежная механика
  • не требует обслуживания
  • высокая точность измерения
  • межповерочный интервал - 2 года

Габаритные размеры
322x322x70 мм

Монтаж
щитовой (вырез 304+1,5 х 304+1,5 мм)

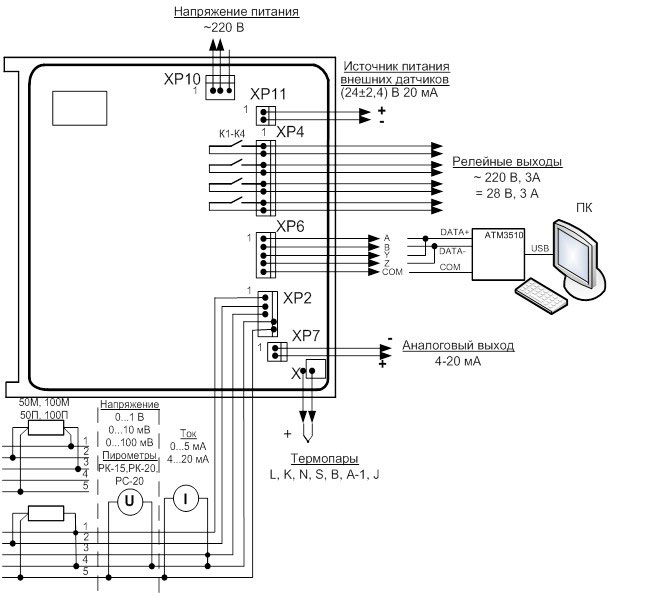

Схема подключения





Диапазоны измерений и изменения входных сигналов

НСХ датчика, диапазон изменения входного сигнала Диапазон измерения
Термопары
L от - 50 до +50; 150; 200 °C;
от 0 до 100; 200; 300; 400; 600 °C;  от 200 до 600; 800 °C
К, N от 0 до 400; 600; 800; 900; 1100; 1300 °C;
от 200 до 600; и 1200 °C;
от 400 до 900 °C; от 600 до 1100 °C;  от 700 до1300 °C
S от 0 до 1300 и 1600 °C;  от 500 до 1300 °C
B от 300 до 1000 °C;
от 500 до 1800 °C;
от 1000 до 1600 и 1800 °C
A-1 от 0 до 2200°С
J от  -100 до +1000°С
Термометры сопротивления
100М, 50М от - 50 до +50 и 100 °C;
от 0 до 100 и 180 °C
100П, 50П
 от -120 до +30 °C;
от -70 до +180 °C;
от 0 до 100; 150; 200; 300; 400 °C;
от 50 до150 °C;
от 200 до 500 °C
Унифицированные сигналы
От 0 до  5  мА;
От 4 до 20 мА;
От 0 до 10 и 100 мВ;
От 0 до   1 В		 Диапазон линейный или с извлечением
квадратного корня выбирается при программировании
Пирометры суммарного излучения
РК-15 от 700 до 1500 °C
РК-20 от 800 до 1900 °C
РС-20 от 900 до 2000 °C
Примечания:
1 Диапазоны изменения входных сигналов соответствуют для НСХ:
               L, K, S, B, N, J, A-1 – ГОСТ Р 8.585-2001;
               50М, 100М, 50П,100П – ГОСТ Р 8.625-2006 (для стран СНГ по ГОСТ 6651-94)
               РК-15, РК-20, РС-20 – ГОСТ 10267-71.
2 Диапазоны измерений унифицированных сигналов выбираются из условия, что единица младшего разряда составляет не более 0,05 % от диапазона


Исполнения приборов

Исполнения прибора Функциональные особенности исполнения
Было до 20.06.11 Стало
10R, 10G А10R0, А10G0,
А10R1, А10G1		 Для 10R, 10G:
- регистрация;
цифровая индикация результата измерения
источник питания внешних датчиков.
Для  А10R0, А10G0, А10R1, А10G1:
 - регистрация; - барграф;
- цифровая индикация результата измерения;
- барграф;
аналоговый выход;
релейные выходы;
источник питания внешних датчиков;
интерфейс связи с ПК
30R, 30G отсутствуют  - регистрация; барграф;
цифровая индикация результата измерения;
источник питания внешних датчиков.
20R, 20G А20R0, А20G0
А20R1, А20G1		 регистрация; барграф;
цифровая индикация результата измерения;
аналоговый выход;
релейные выходы;
источник питания внешних датчиков;
интерфейс связи с ПК
 21R, 21G А21R0, А21G0
А21R1, А21G1		 Прибор исполнения А20R0(1), или А20G0 (1) в комплекте с электропневмопреобразователем ЭП 3324. Выход регулирования пневматический (20-100) кПа
22R, 22G А22R0, А22G0
А22R1, А22G1		 Прибор исполнения 20R (20G) в комплекте с преобразователем БПВИ  для работы с входным сигналом:  от 0 до 10 мГн
23R, 23G А23R0, А23G0
А23R1, А23G1		 Прибор исполнения 20R (20G)  в комплекте с преобразователем БПВИ для работы с входным сигналом:  (?10?0?10) мГн
Примечание -  Индексы в обозначении исполнений означают:
                        - R и G цвет индикации результата измерений красный и зеленый;
                        - 0 и 1 в обозначении исполнений означают отсутствие и наличие поверки ЧЦСМ
