Преобразователи индуктивные

Преобразователи индуктивные

ПРЕОБРАЗОВАТЕЛИ ИНДУКТИВНЫЕ

Индуктивные измерительные преобразователи предназначены для преобразования положения (перемещения) в электрический сигнал. Они являются наиболее компактными, помехоустойчивыми, надежными и экономичными измерительными преобразователями при решении задач автоматизации измерения линейных размеров в машино- и приборостроении.



ПРЕОБРАЗОВАТЕЛИ ИНДУКТИВНЫЕ БВ-6067 (БВ-6240)

Преобразователь индуктивный БВ-6067 (БВ-6240) предназначен для преобразования механических перемещений в электрический сигнал, пропорционально линейному отклонению контролируемого параметра.

В преобразователе применена дифференциальная система чувствительных элементов, образованная двумя катушками переменной индуктивности и подвижным ферромагнитным сердечником плунжерного типа. Катушки расположены на одной оси с сердечником и образуют смежные плечи измерительного моста на переменном токе.

Принцип работы преобразователя основан на изменении магнитного сопротивления участков рассеяния магнитного потока.

Элементы конструкции преобразователя заключены в цилиндрический корпус с присоединительным диаметром 16h6, внутренняя полость которого герметизирована уплотнениями из маслобензостойкой мягкой резины. Благодаря этому преобразователь применяется для установки в негерметичную измерительную оснастку и пригоден для эксплуатации в условиях повышенной влажности, непосредственно в рабочей зоне металлорежущего станка.

Эксплуатационные и точностные параметры преобразователей сохраняются при их установке в любое рабочее положение — вертикальное, горизонтальное или наклонное. Во избежание преждевременного выхода преобразователя из строя контролируемый объект не рекомендуется вводить в непосредственное соприкосновение с контактным наконечником. Перемещения должны передаваться через промежуточное кинематическое звено измерительной оснастки, снабженное ограничителями хода. Чувствительность преобразователя регулируется с помощью элементов  преобразующей системы электронного блока.

Пример обозначения при заказе преобразователя индуктивного БВ-6067 (БВ-6240): "Преобразователь индуктивный БВ-6067 (БВ-6240)"




Технические характеристики:

Рабочий участок характеристики, мм, не более ±0,5
Измерительное усилие, Н 1,5±0,25
Чувствительность на рабочем участке характеристики, не менее, мВ/мкм 0,15
Напряжение питания, В 1,5
Частота напряжения, кГц 10
Присоединительный размер, мм Ø16h6x40
Длина присоединительного кабеля, м, не менее 5
Габаритные размеры (длина х ширина х высота), мм, не более 70х24х20
Масса, кг, не более 0,335






Преобразователи индуктивные

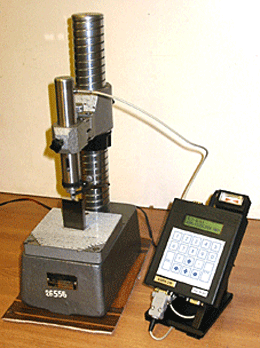

ПРЕОБРАЗОВАТЕЛЬ ИНДУКТИВНЫЙ МОДЕЛИ М-021

Датчик имеет посадочный диаметр D28h7, что позволяет установить его в любой стойке тяжелого типа, например С-I или С-II. Длина корпуса датчика соответствует длине трубки оптиметра. Шпиндель датчика позволяет установить измерительные наконечники типа НГС, НГП и наконечники из комплекта оптиметра с посадочным диаметром 5 или 6 мм. Конструктивно шпиндель датчика подвешен на мембранах аналогично шпинделю оптикатора, что обеспечивает высокие метрологические характеристики.

Датчик мод. М-021 (в комплекте с блоком БИН-2И) разработан специально для замены следующих измерительных приборов и головок:

  • интерферометр Уверского;
  • оптикаторы 01П, 02П, 05П;
  • микрокаторы 01ИГП : 5ИГП;
  • трубка горизонтального или вертикального оптиметра.

Блок БИН-2И может быть установлен как на столе рядом с прибором на специальной подставке, так и на хвостовой части корпуса датчика М-021 вертикально или горизонтально. Для работы с датчиком М-021 блок дополнительно комплектуется стрелочным индикатором, облегчающим поиск экстремума, например, при работе в стойке горизонтального оптиметра. Информация с блока может быть передана на компьютер для обработки или хранения, например, при поверке концевых мер длины.

Пример обозначения при заказе преобразователя индуктивного модели М-021: "Преобразователь индуктивный мод. М-021"




Технические характеристики:

Общий ход шпинделя преобразователя, мм, не менее 0,5
Диапазон измерений, мкм * ±200 ±20
Предел допускаемой погрешности, мкм * ±0,2 ±0,05
Размах показаний, мкм, не более * 0,3 0,05
Измерительное усилие, регулируемое, сН, не более от -120 до +120
Колебание измерительного усилия в диапазоне измерений, сН, не более 40

* В составе измерительной системы с блоком БИН-2И (или БИН-8/1).







Преобразователи индуктивные

ПРЕОБРАЗОВАТЕЛЬ ИНДУКТИВНЫЙ МОДЕЛИ М-022

Пример обозначения при заказе преобразователя индуктивного модели М-022: "Преобразователь индуктивный мод. М-022"




Технические характеристики:

Общий ход шпинделя преобразователя, мм, не менее 3,5
Диапазон измерений, мкм * ±1000 ±500
Предел допускаемой погрешности, мкм * ±3,0 ±1,0
Размах показаний, мкм, не более * 3,0 0,3
Измерительное усилие, регулируемое, сН, не более 100
Колебание измерительного усилия в диапазоне измерений, сН, не более 50

* В составе измерительной системы с блоком БИН-2И (или БИН-8/1).







Преобразователи индуктивные

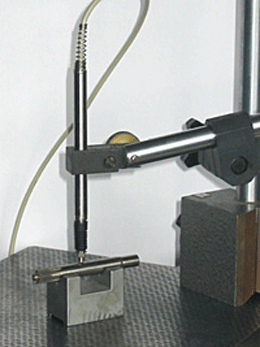

ПРЕОБРАЗОВАТЕЛЬ ИНДУКТИВНЫЙ МОДЕЛИ М-023

Пример обозначения при заказе преобразователя индуктивного модели М-023: "Преобразователь индуктивный мод. М-023"




Технические характеристики:

Общий ход шпинделя преобразователя, мм, не менее 12,0
Диапазон измерений, мкм * ±5000 ±500
Предел допускаемой погрешности, мкм * ±10,0 ±2,0
Размах показаний, мкм, не более * 3,0 0,3
Измерительное усилие, регулируемое, сН, не более 150
Колебание измерительного усилия в диапазоне измерений, сН, не более 80

* В составе измерительной системы с блоком БИН-2И (или БИН-8/1).







Преобразователи индуктивные

ПРЕОБРАЗОВАТЕЛЬ ИНДУКТИВНЫЙ МОДЕЛИ М-024

Пример обозначения при заказе преобразователя индуктивного модели М-024: "Преобразователь индуктивный мод. М-024"




Технические характеристики:

Общий ход шпинделя преобразователя, мм, не менее 7,0
Диапазон измерений, мкм * ±2500 ±500
Предел допускаемой погрешности, мкм * ±6,0 ±1,5
Размах показаний, мкм, не более * 3,0 0,3
Измерительное усилие, регулируемое, сН, не более 120
Колебание измерительного усилия в диапазоне измерений, сН, не более 70

* В составе измерительной системы с блоком БИН-2И (или БИН-8/1).







Преобразователи индуктивные

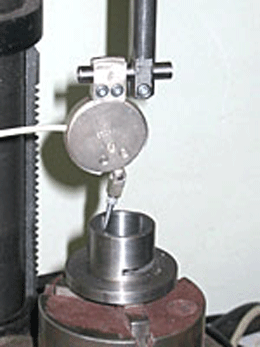

ПРЕОБРАЗОВАТЕЛЬ ИНДУКТИВНЫЙ МОДЕЛИ М-025

Индуктивный преобразователь мод. М-025 имеет измерительный наконечник, выполненный в виде рычага, передающего измерительное перемещение в тангенциальном направлении. Наконечник может быть закреплен в пределах угла ±90° относительно корпуса. Корпус соединяется с хвостовиком круговым замком "ласточкин хвост" и может быть установлен под любым углом к хвостовику. Это обеспечивает измерение в труднодоступных местах. Комплектуется двумя наконечниками длиной 30 мм и 62 мм и державкой D12 мм.

Блок БИН-2И может быть установлен рядом на столе на специальной подставке.

Пример обозначения при заказе преобразователя индуктивного модели М-025: "Преобразователь индуктивный мод. М-025"




Технические характеристики:

Длина наконечника, мм 62 30
Общий ход измерительного наконечника преобразователя, мм, не менее 0,8 0,4
Диапазон измерений, мкм ±300 ±150
Предел допускаемой погрешности, мкм * ±1,0 ±0,5
Вариация показания, мкм, не более * 1,0 0,3
Измерительное усилие, сН, не более 15 30
Колебание измерительного усилия в диапазоне измерений, сН, не более 5 10

* В составе измерительной системы с блоком БИН-2И (или БИН-8/1).







Преобразователи индуктивные

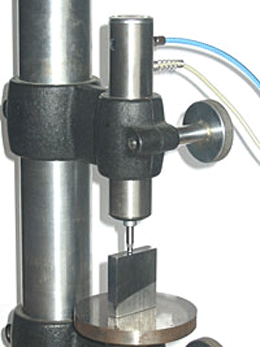

ПРЕОБРАЗОВАТЕЛЬ ИНДУКТИВНЫЙ МОДЕЛИ М-026

Датчик имеет посадочный диаметр D28h7. Конструктивно шпиндель датчика подвешен на мембранах аналогично шпинделю оптикатора, что обеспечивает высокие метрологические характеристики. Пружина измерительного усилия вынесена в зону измерительного наконечника, а в задней части корпуса встроен мембранный вакуумный арретир, для подключения которого на корпусе преобразователя имеется штуцер (резьбовое соединение М-5Н-4).

Преобразователь предназначен преимущественно для применения в автоматизированных системах.

Пример обозначения при заказе преобразователя индуктивного модели М-026: "Преобразователь индуктивный мод. М-026"




Технические характеристики:

Общий ход шпинделя преобразователя, мм, не менее 0,5
Диапазон измерений, мкм * ±200 ±20
Предел допускаемой погрешности, мкм * ±0,2 ±0,05
Размах показаний, мкм, не более * 0,3 0,05
Измерительное усилие, сН, не более от 50 до 150
Колебание измерительного усилия в диапазоне измерений, сН, не более не норм.
Привод вакуумного арретира от источника разрежения, кПа -50...-70

* В составе измерительной системы с блоком БИН-2И (или БИН-8/1).







Преобразователи индуктивные

ПРЕОБРАЗОВАТЕЛЬ ИНДУКТИВНЫЙ МОДЕЛИ М-032

Преобразователь индуктивный модели М-032 предназначен для преобразования относительных линейных смещений элементов строительных конструкций в электрический сигнал. Преобразователь используется на открытом воздухе, основной особенностью является полная герметичность корпуса, детали которого изготовлены из нержавеющей стали.

Пример обозначения при заказе преобразователя индуктивного модели М-032: "Преобразователь индуктивный мод. М-032"




Технические характеристики:

Рабочий диапазон, мм ±0,5
Коэффициент преобразования, мВ/мм/В 40±4
Отклонение характеристики от линейной, %, не более 10
Напряжение питания, В 6
Частота питающего напряжения, кГц 8
Неисключенная составляющая систематической погрешности, мкм, не более ±20
Длина кабеля, м 25






Преобразователи индуктивные

ПРЕОБРАЗОВАТЕЛИ ИНДУКТИВНЫЕ (мод. 75511, 75512)

Преобразователи индуктивные предназначены для преобразования линейных перемещений в электрические сигналы и являются элементами в системах для линейных измерений.
Преобразователи выполнены в виде единого модуля. Присоединительный разъем - РС7ТВ

Пример обозначения при заказе преобразователя индуктивного модели 75511 класса точности 1: "Преобразователь индуктивный мод. 75511 кл. точности 1; ТУ 3946-025-00221190-2001"




Технические характеристики:

Класс точности 0 1
Диапазон измерений, мм ±1
Предел допускаемой погрешности на участках диапазона измерений, мкм:
±20 мкм
±200 мкм
±1000 мкм

0,12
1,2
4,0

0,18
1,8
5,0
Измерительное усилие в положении, соответствующем электрическому нулю, Н 1
Колебание измерительного усилия в рабочем диапазоне перемещений, Н, не более 0,25
Напряжение/частота питания (В/кГц) 6±0.1/20±0.1
Рабочий ток, мА, не более 5
Масса, кг:
модели 75511 (прямой вывод кабеля)
модели 75512 (боковой вывод кабеля)

0,11
0,16







ПРЕОБРАЗОВАТЕЛИ ИНДУКТИВНЫЕ (мод. 75531, 75532)

Преобразователи индуктивные предназначены для преобразования линейных перемещений в электрические сигналы и являются элементами в измерительных системах восьмиканальной (мод. 76530) или двухканальной (мод. 76506).
Преобразователи выполнены в виде единого модуля. Присоединительный разъем - DB9

Пример обозначения при заказе преобразователя индуктивного модели 75531: "Преобразователь индуктивный мод. 75531"




Технические характеристики:

Диапазон измерений, мм ±1
Предел допускаемой погрешности на участках диапазона измерений, мкм:
±25 мкм
±200 мкм
±1000 мкм

0,3
0,6
6,0
Измерительное усилие в положении, соответствующем электрическому нулю, Н 1
Колебание измерительного усилия в рабочем диапазоне перемещений, Н, не более 0,25
Напряжение/частота питания (В/кГц) 6±0.1/20±0.1
Рабочий ток, мА, не более 5
Масса, кг:
модели 75531 (прямой вывод кабеля)
модели 75532 (боковой вывод кабеля)

0,11
0,16







ПРЕОБРАЗОВАТЕЛИ ИНДУКТИВНЫЕ ВСТРАИВАЕМЫЕ (мод. 75513, 75514)

Преобразователи индуктивные встраиваемые предназначены для преобразования линейных перемещений в электрические сигналы и являются элементами в системах для линейных измерений.
Преобразователи выполнены с отдельным якорем. Присоединительный разъем - розетка РС7ТВ

Пример обозначения при заказе преобразователя индуктивного модели 75513 с резьбой на концах якоря и гильзы класса точности 1: "Преобразователь индуктивный мод. 75513-01 кл. точности 1; ТУ 3946-025-00221190-2001"




Технические характеристики:

Класс точности 0 1
Диапазон измерений, мм ±1
Предел допускаемой погрешности на участках диапазона измерений, мкм:
±20 мкм
±200 мкм
±1000 мкм

0,12
1,2
4,0

0,18
1,8
5,0
Напряжение/частота питания (В/кГц) 6±0.1/20±0.1
Рабочий ток, мА, не более 5
Общий ход шпинделя (якоря), мм +2 - не ограничен
Масса, кг:
Модели 75513 (прямой вывод кабеля)
Модели 75514 (боковой вывод кабеля)

0,1
0,13
Типоразмеры:
75513, 75514
75513-01, 75514-01
75513-02, 75514-02
75513-03, 75514-03

ø8h7/M2.5х0.5
М9х0.5/М2.5х0.5
ø8h7/Ж 1.5
М9х0.5/Ж 1.5







ПРЕОБРАЗОВАТЕЛИ ИНДУКТИВНЫЕ ВСТРАИВАЕМЫЕ (мод. 75533, 75534)

Преобразователи индуктивные встраиваемые предназначены для преобразования линейных перемещений в электрические сигналы и являются элементами в измерительных системах восьмиканальной (мод. 76530) или двухканальной (мод. 76506).
Преобразователи выполнены с отдельным якорем. Присоединительный разъем - DB9

Пример обозначения при заказе преобразователя индуктивного модели 75513 с резьбой на концах якоря и гильзы класса точности 1: "Преобразователь индуктивный мод. 75513-01 кл. точности 1"




Технические характеристики:

Диапазон измерений, мм ±1
Предел допускаемой погрешности на участках диапазона измерений, мкм:
±25 мкм
±200 мкм
±1000 мкм

0,3
0,6
6,0
Напряжение/частота питания (В/кГц) 6±0.1/20±0.1
Рабочий ток, мА, не более 5
Общий ход шпинделя (якоря), мм +2 - не ограничен
Масса, кг:
модели 75533 (прямой вывод кабеля)
модели 75534 (боковой вывод кабеля)

0,1
0,13
Типоразмеры:
75533, 75534
75533-01, 75534-01
75533-02, 75534-02
75533-03, 75534-03

ø8h7/M2.5х0.5
М9х0.5/М2.5х0.5
ø8h7/ø1.5
М9х0.5/ø1.5
