Преобразователи электроконтактные

Преобразователи электроконтактные двухпредельные типов ПП

Преобразователи электроконтактные двухпредельные типов ПП (модель 233), ППО (модели 228, 152811) предназначены для контроля предельных размеров деталей. Преобразователи применяются в контрольных приборах и автоматах

Нормы относятся к проверке предельных преобразователей без арретирования измерительного наконечника и с арретированием или подачей деталей под измерительный наконечник при ско¬рости перемещения измерительного наконечника не более 30 мм/с и частоте арретирования 120 циклов/мин и должны обеспечиваться при работе преобразователя на выпрямленном токе с электрическим режимом: напряжение до 12 В и ток до 0,5 мА – при включении преобразователя в электрическую цепь с активной нагрузкой

Нормы не должны превышать значений при температуре окружающей среды (20±3)°С и относительной влажности до 80% при температуре 23°С

Обозначение преобразователя электроконтактного двухпредельного ППО (модель 228) при заказе: Преобразователь электроконтактный ППО мод. 228

Технические характеристики:

ПараметрППППО
Предел измерения, мм 0 – 0,4 0 – 1
Ход измерительного стержня, не менее, мм 1,4 3
Цена деления барабана настроечного винта, мм 0,001 0,002
Погрешность настройки контактов*, не более, мкм ±0,5 ±0,5
Размах (нестабильность) срабатывания контактов*, не более, мкм 0,5 1,0
Смещение настройки контактов за 25000 измерений*, не более, мкм ±0,5 ±1,0
Измерительное усилие в пределах рабочего хода измерительного стержня с отсчетным устройством, не более, Н   5,0
Измерительное усилие в пределах рабочего хода измерительного стержня без отсчетного устройства, не более, Н 0,3 – 0,6 1,0 – 3,0
Колебание измерительного усилия (без отсчетного устройства), не более, Н 0,2 1,5
Средняя наработка на отказ, условных измерений 2500000 2500000
Габаритные размеры, не более, мм 48х16х83 66х19х132,5
Масса, не более, кг 0,19 0,44

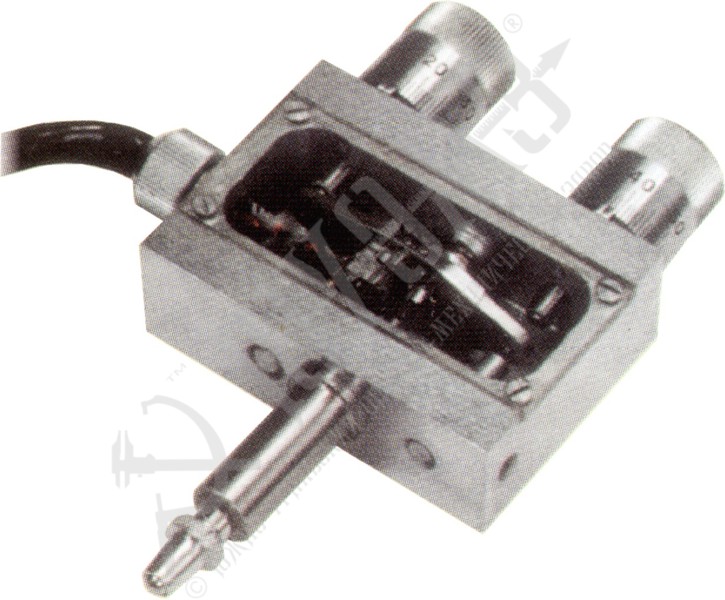

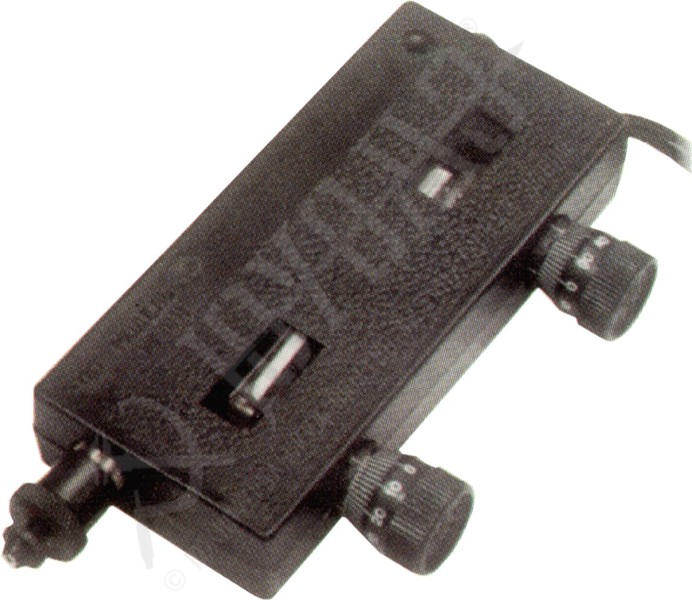

Преобразователи электроконтактные двухпредельные типов ПП Преобразователи электроконтактные двухпредельные типов ПП

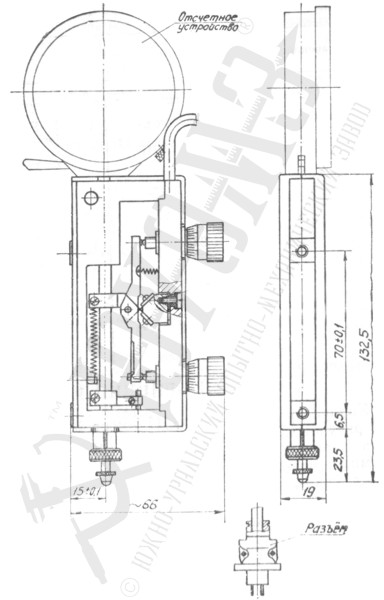

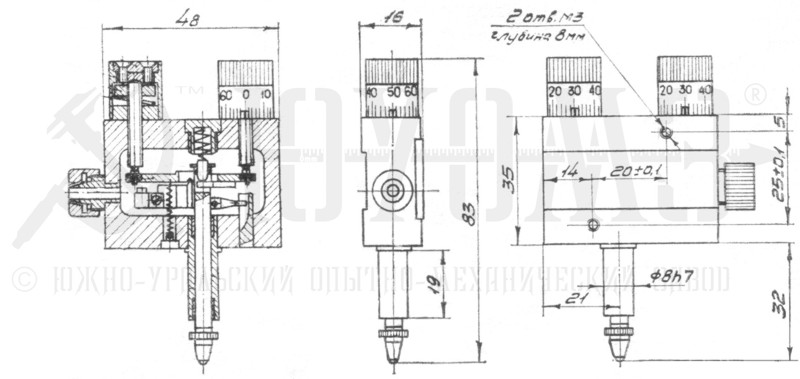

Преобразователи электроконтактные двухпредельные типов ПП (схематическое изображение) Преобразователи электроконтактные двухпредельные типов ПП (схематическое изображение)
