Длиномеры пневматические Модель 320 (ТУ 2-034-20-87)

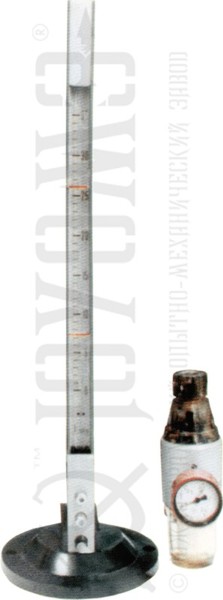

Длиномер пневматический модель 320

Длиномер пневматический модель 320, совместно с измерительной оснасткой предназначен для измерения линейных размеров путем преобразования изменения расхода воздуха, связанного с измеряемым параметром, в перемещение поплавка относительно шкалы прибора

Длиномеры выпускаются в двух основных модификациях: длиномеры с перенастраиваемой ценой деления шкалы (с возможностью регулирования чувствительности в широких пределах) и длиномеры с определенной ценой деления шкалы

Для расширения эксплуатационных возможностей длиномеров предусмотрены исполнения приборов совместно с приставкой модель 321. Приставка позволяет улучшить метрологические характеристики я уменьшить время срабатывания в ряде случаев измерений линейных размеров, также использовать многосопловую измерительную оснастку с суммарным измерительным зазором до 120 мкм и оснастку, изготовляемую для манометрических приборов, а также оснастку от иностранных пневматических приборов. В соответствии с заказом длиномеры поставляются без измерительной оснастки или с измерительной оснасткой (измерительное сопло или пневматическая пробка по ГОСТ 14864-78 с комплектом из двух установочных колец по ГОСТ 14865-78 для измерения отверстий диаметром от б до 160 мм). Для многомерных измерений по требованию потребителя поставляются секции с отсчетным устройством. По требованию потребителя поставляются специализированные длиномеры для контроля предельных размеров

Длиномеры с ценой деления 0,2 и 0,5 мкм не предусмотрены для измерения диаметра отверстий, т. к. точность не может быть гарантирована из-за существенных погрешностей аттестации установочных мер. Такие длиномеры могут применяться для контроля формы отверстий

Измерения с помощью пневматических длиномеров могут быть выполнены как контактным, так и бесконтактным способом. Длиномеры совместно с измерительной оснасткой позволяют измерять практически любые линейные параметры детали (размер, овальность, конусность, огранку и т. д.), взаимное расположение поверхностей (отклонение от перпендикулярности, соосности и т. д.), а также определять сумму или разность размеров. При оснащении длиномера специальной измерительной оснасткой можно измерять как наружные, так и внутренние размеры деталей, а также измерять нелинейные размеры, например, площадь сечения малых отверстий, начиная от 0,1 мм

Область применения: машиностроительная и приборостроительная промышленность.

Пример обозначения при заказе:
- длиномера с перенастраиваемой ценой деления шкалы, максимальный диапазон измерения 160 мкм, без оснастки: «Длиномер пневматический модель 320.0.00.0.00-01 ТУ2-034-20-87»
- секции с отсчетным устройством с перенастраиваемой ценой деления шкалы, максимальный диапазон измерений 60 мкм: «Секция с отсчетным устройством модель 320.1.00.0.00»
- комплекта запасных частей к длиномеру 320.0.00.0.00-03: «Комплект запасных частей 320.9.91.0.00-01»


Технические характеристики:

Диаметры измеряемых отверстий 6 - 160 мм
Рабочее давление 0,1 - 0,2 МПа

Цена деления шкалы, мкмДиапазон измерений, мкмНоминальная длина деления шкалы, ммПредел допускаемой основной погрешности
Измерительная оснастка Допускаемый размах показаний, мкм
Сопло измерительное диаметром, мм Пробка пневматическая с диаметром сопла, мм
1 2 1 3
0,2 10 4 ±0,20 0,1
0,5 20 5 ±0,5 ±0,35 0,2
1,0 35 6 ±0,8 ±0,60 ±1,2 ±1,2 0,4
2,0 60 7 ±1,5 ±1,50 ±2,5 ±2,5 0,6
4 ±1,30 ±2,3 0,6
5,0 100 10 ±2,5 ±2,50 ±4,0 ±4,0 1,2
10,0 160 13 ±6,00 ±8,0 2,0
