Зубомеры смещения Модель 23500, 23600, 23700, 23800 (ГОСТ 4446-81)

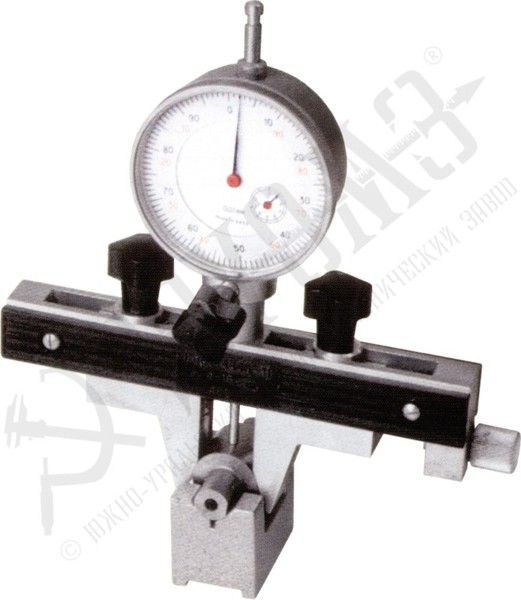

Зубомер смещения

Зубомеры смещения предназначены для определения положения исходного контура относительно наружного диаметра цилиндрических зубчатых колёс внешнего зацепления

Выпускаются четырех типоразмеров

Обозначение зубомера смещения с модулем измерямых колес 2-10 при заказе: Зубомер смещения Модель 23500 ГОСТ 4446-81

Технические характеристики:

Параметр Тип М1* Модель 23500 Тип М2* Модель 23600 Тип М3* Модель 23700 Тип М4* Модель 23800
Модуль изм колёс, мм 2-10 4-16 10-28 22-50
Цена деления отсчетного устройства, мм 0,01 0,01 0,01 0,01
Диапазон показаний, мм 0-10 0-10 0-10 0-10
Погрешность, мм: - класса АВ - класса В 0,009 0,012 0,01 0,016 – 0,016 – 0,022
* Все зубомеры смещения комплектуются приспособлением для настройки содержащим набор установочных роликов и отсчётным устройством (индикатором ИЧ-10)
