Прибор активного контроля БВ-П.3156 (ТУ 2-034-519-80)

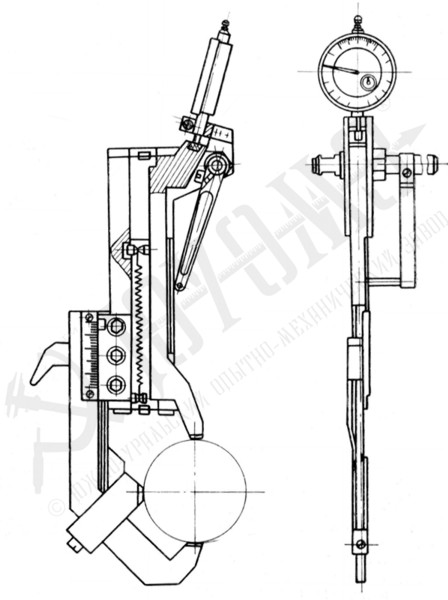

ППрибор активного контроля показывающий механический БВ-П.3156

Прибор активного контроля показывающий механический 3-го класса точности модели БВ-П.3156 по ТУ 2-034-519-80 предназначен для контроля валов с гладкой поверхностью

Приборы в зависимости от комплектации навесными скобами имеют четыре исполнения

Обозначение прибора БВ-П.3156, укомплектованного скобой навесной БВ-3156М-40 при заказе: Прибор БВ-П.3156 ТУ 2-034-519-80, то же прибора БВ-П3156-01, укомплектованного скобой БВ-3156М-80: Прибор БВ-П.3156-01 ТУ 2-034-519-80

Технические характеристики:

Параметр \ МодельБВ-П.3156БВ-П.3156-01БВ-П.3156-02БВ-П.3156-03
Диапазон контролируемых диаметров, мм от 4 до 40 от 10 до 80 от 40 до 125 от 80 до 200
Принцип действия механический
Метод измерения сравнения с мерой
Диапазон показаний по шкале отсчётного устройства, мм 0,6
Цена деления шкалы отсчётного устройства, мм 0,01
Погрешность показаний прибора, мм, не более:
на участке ±10 дел. от «0» 0,008
на всей шкале 0,04
Обозначение навесных скоб БВ-3156М-40 БВ-3156М-80 БВ-3156М-125 БВ-3156М-200
Габаритные размеры, мм, не более 176х180х340 178х180х380 179х180х420 179х180х490
Масса, кг, не более 1,9 2,0 2,3 3,2
Измерительное усилие, Н, не более 6±1,0
