Прогибомер Аистова тип 6-ПАО-Ц-0,01, 6-ПАО-Ц.01-0,01

Прогибомер 6-ПАО-Ц-0,01

Прогибомеры 6-ПАО-Ц-0,01, 6-ПАО-Ц.01-0,01 предназначены для измерения линейных перемещений отдельных точек конструкций при нагружении статическими нагрузками - прогиб строительных конструкций (ферм, балок, плит) – а также осадку опор, фундаментов и других конструкций.

Прогибомеры применяются при проведении испытаний строительных конструкций, инженерно-строительных изысканиях и при обследовании зданий и сооружений.

Прогибомер 6-ПАО-Ц.01-0,01 имеет три режима измерений:

- режим Оперативный с занесением в архив результата измерений – нажатием кнопки ВВОД;

- режим Наблюдение с автоматической регистрацией значений прогиба через интервалы времени, устанавливаемые пользователем (от 1 до 60 мин);

- режим Ждущий с автоматической регистрацией значений прогиба во времени, превышающих пороговые (граничные) значения, устанавливаемые пользователем (порог от 1 до 100 мм, длительность от 1 до 72 часов).

Прогибомер 6-ПАО-Ц.01-0,01 имеет режим передачи данных на ПК через USB-порт с возможностью их последующего документирования.

Комплект поставки:

Прогибомер, выносной пульт, струбцина, струна диаметром 0,3 мм, груз массой 1 кг, руководство по эксплуатации, паспорт, упаковочная тара.

Гарантийный срок эксплуатации 18 месяцев. Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Пример обозначения при заказе: "Прогибомер 6-ПАО-Ц.01-0,01"

Дополнительное оборудование:

Комплект (струна и груз) для прогибомеров 6-ПАО-0,1 (ПМ); 6-ПАО-0,01; 6-ПАО-Ц-0,01; 6-ПАО-Ц.01-0,01; ПСК-МГ4

Приспособление для калибровки (поверки) прогибомеров





Технические характеристики:

Наименование характеристик 6-ПАО-Ц-0,01 6-ПАО-Ц.01-0,01
Диапазон показаний прогибомера, мм 0...9999
Диапазон измерений линейного перемещения, мм 0...200
Пределы абсолютной погрешности измерений перемещений, мм, в диапазоне:
- от 0 до 10 мм ± 0,05
- свыше 10 до 100 мм ± 0,1
- свыше 100 до 200 мм ± 0,5
Цена единицы наименьшего разряда, мм, в диапазоне:
– от 0 до 999 мм 0,01
– свыше 999 до 9999 мм 0,1
Номинальное значение диаметра струны, мм 0,25 - 0,6
Размах значений диаметра струны, мм, не более 0,01
Диаметр ведущего блока, мм 19,2 ± 0,5
Масса натяжного груза, кг 1 ± 0,05
Режимы Оперативный Оперативный,
Наблюдение,
Ждущий
Объем архивируемой информации, значений 4000
Габаритные размеры (Д х Ш х В), мм, не более
- электронного блока 155 x 80 x 70
- электронного блока со струбциной 310 x 110 x 120
Питание Аккумулятор 3,7 В; 1800 мА-час;
Сетевой адаптер, USB-порт
Потребляемая мощность, мВт, не более: 25
Масса, кг, не более 0,75

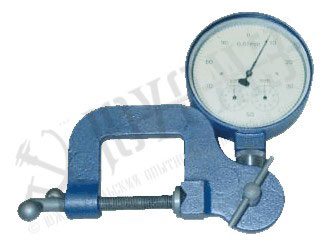

Прогибомер Аистова тип 6-ПАО-0,01 (мод. 08000)

Прогибомер 6-ПАО (мод. 08000)

Прогибомер 6-ПАО-0,01 предназначен для определения  величины перемещения отдельных точек конструкций:  прогибов стропильных, мостовых и других ферм, арок, сводов, прогонов, балок, ригелей, выгибов стоек и колонн. При помощи прогибомера можно измерять перемещения величиной до 0,01 мм.

Диапазон величины измеряемого перемещения не ограничен, при измерении перемещения свыше 10 см необходимо только отметить переход сантиметровой стрелки через нулевое деление шкалы и вести наблюдение дальше. В комплект поставки входят прогибомер, струбцина, груз массой 1 кг.

Возможна поставка комплектом из 3 штук или по 1 штуке (укажите потребность в Заявке).



Дополнительное оборудование:

Комплект (струна и груз) для прогибомеров 6-ПАО-0,1 (ПМ); 6-ПАО-0,01; 6-ПАО-Ц-0,01; 6-ПАО-Ц.01-0,01; ПСК-МГ4

Приспособление для калибровки (поверки) прогибомеров

Пример обозначения при заказе: "Прогибомер 6-ПАО-0,01"




Технические характеристики:

Цена деления шкалы, мм 0,01
Предел измерений не ограничен
Допускаемая погрешность показаний в пределах  1мм на любом диапазоне шкалы, мм:
на  прямом  ходе ±0,03
на обратном ходе ±0,05
Габаритные размеры, мм 86х104х37
Масса, кг 0,5

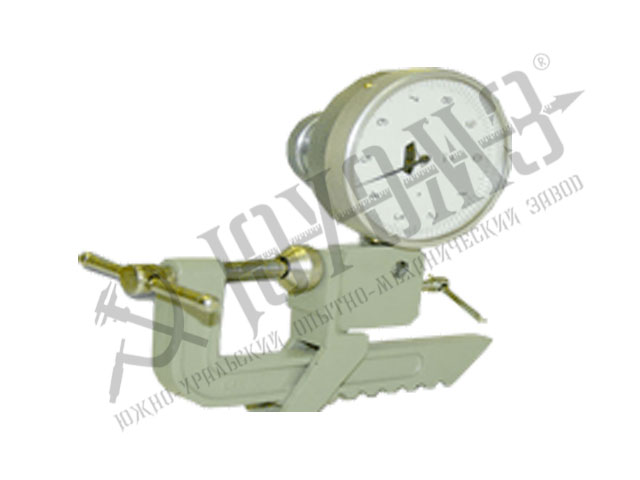

Прогибомер Максимова тип 6-ПАО(ПМ)-0,1

Прогибомер 6-ПАО

Прогибомер 6-ПАО-0,1 редназначен для измерения линейных перемещений отдельных точек конструкции при нагружении их статическими нагрузками: прогиб строительных ферм, балок, прогонов, а также осадки опор, фундаментов, штампов и т.п. Детали прогибомера изготовлены из коррозийно-стойкой стали или имеют надежное противокоррозийное покрытие. Прогибомер укомплектован струбциной и натяжным грузом массой 1 кг.

Диапазон величины измеряемого перемещения не ограничен, при измерении перемещения свыше 10 см необходимо только отметить переход сантиметровой стрелки через нулевое деление шкалы и вести наблюдение дальше. В комплект поставки входят прогибомер, струбцина, груз массой 1 кг.

Возможна поставка комплектом из 3 штук или по 1 штуке (укажите потребность в Заявке).



Дополнительное оборудование:

Комплект (струна и груз) для прогибомеров 6-ПАО-0,1 (ПМ); 6-ПАО-0,01; 6-ПАО-Ц-0,01; 6-ПАО-Ц.01-0,01; ПСК-МГ4

Приспособление для калибровки (поверки) прогибомеров

Пример обозначения при заказе: "Прогибомер 6-ПАО(ПМ)-0,1"



Технические характеристики:

Цена деления шкалы, мм 0,1
Диапазон  измерений, мм 0-100
Габаритные размеры, мм 120x90x5,
170х25х85



ОБЩАЯ ИНФОРМАЦИЯ:
Прогибомеры - приборы для измерения прогибов, вертикальных и других перемещений в любом направлении. В испытательной практике используются многие типы прогибомеров с проволочной связью. Наибольшее применение нашли прогибомеры Н.Н.Максимова ТИП 6-ПАО(ПМ)-0,1 и Н.Н.Аистова ТИП 6-ПАО-0,01 (МОД.08000). В прогибомерах с проволочной связью проволока прикрепляется к испытываемой конструкции, а на свободном конце подвешен груз (1 - 3 кг). Прогибомер устанавливают на неподвижной опоре или на специальном штативе. Иногда прогибомер устанавливают на конструкции, тогда проволока крепится к неподвижной опоре. Для измерения небольших по величине перемещений могут быть использованы индикаторы часового типа, которые или устанавливают на неподвижной опоре с упором подвижного измерительного стержня в испытываемую конструкцию, или закрепляют на конструкции с упором подвижного стержня на неподвижную опору. Индикаторы просты в обращении и обладают высокой точностью. Обработка показаний прогибомеров и индикаторов заключается в определении перемещения точки по формуле:
Описание: прогибомер
где m - цена деления шкалы прибора;
N1 и N2 - отсчеты по шкале прибора;
k - поправочный коэффициент, принимаемый по паспорту прибора.

 Обследование и испытание сооружений МПС России





Комплект (струна и груз) для прогибомеров

Комплект (струна и груз) для прогибомеров 6-ПАО-0,1 (ПМ); 6-ПАО-0,01; 6-ПАО-Ц-0,01; 6-ПАО-Ц.01-0,01; ПСК-МГ4

В состав комплекта входит:

- груз массой 1 кг;

- струна (проволока) диаметром 0,3 мм ГОСТ 9389-75.

Стандартная длина струны - 3 м. Возможен заказ струны любой длины (укажите необходимую Вам длину в заявке).









Приспособление для калибровки (поверки) прогибомеров Вега-ПК-400

Приспособление для калибровки (поверки) прогибомеров Вега-ПК-400

Приспособление Вега-ПК-400 для поверки/калибровки приборов типа прогибомер 6-ПАО-0,1 (ПМ); 6-ПАО-0,01; 6-ПАО-Ц-0,01; 6-ПАО-Ц.01-0,01; ПСК-МГ4 предназначено для проверки диапазона измерений и погрешности измерений линейного перемещения методом сравнения с мерами длины концевыми плоскопараллельными (КМД).

Технические характеристики:
- Диапазон перемещения штанги от 0 до 200 мм;
- Допуск параллельности измерительных поверхностей губок - не более 0,03 мм;
- Допуск плоскостности и прямолинейности измерительных поверхностей губок - 0,01 мм;
- Параметр шероховатости измерительных поверхностей губок - Ra ≤ 0,32 мкм.


Пример обозначения при заказе: "Приспособление Вега-ПК-400 для калибровки (поверки) прогибомеров"
