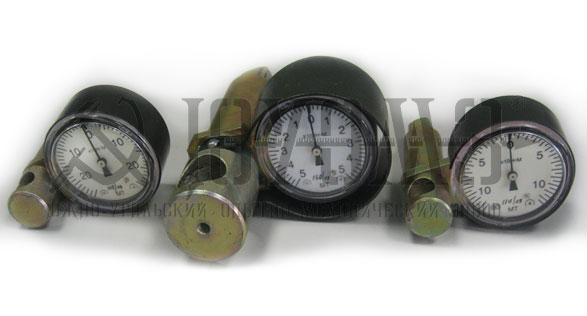

Ключи моментные шкальные (динамометрические) Моделей МТ

Ключи динамометрические (моментные) (далее - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений.

Ключи применяются в машиностроении и приборостроении при сборочных работах, ремонте и испытаниях механизмов с резьбовыми соединениями, требующими нормируемых моментов затяжки.

Принцип работы ключа динамометрического (моментного) шкального заключается в преобразовании усилия, приложенного к ключу и создающего крутящий момент силы, в пропорциональную этому моменту силы угловую деформацию упругого тела (торсиона).

Ключ состоит из торсиона, на одном конце которого закреплён трибко-секторный механизм. Второй конец торсиона выполнен в виде присоединительного квадрата, который через установленную на этом конце трубку и тягу соединен со входом механизма.

Угловая деформация торсиона преобразуется в линейное перемещение конца тяги и далее в трибко-секторном механизме в перемещение стрелки относительно шкалы.

Ключи имеют следующее обозначение в зависимости от направления действия:

• МТ-1, ключи двухстороннего действия для винтов и гаек с правой и левой резьбой;
• МТ-2, ключи одностороннего действия для винтов и гаек с правой резьбой.

Поверка осуществляется по документу МИ 2593–2000 «Рекомендация. Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».



Технические характеристики:

Условное обозначение ключа	Диапазон измерений крутящего момента силы, Н•м	Цена деления шкалы, Н•м	Пределы допускаемой относительной погрешности,%	Форма и размеры присоединительных элементов
				Диаметр отверстия под рукоятку (вороток), мм	Размер присоеди-нительного квадрата, мм
МТ-1-12	от 0 до 12	0,5	± 4	10,0	10,0
МТ-1-25	от 0 до 25	1	± 4	10,0	10,0
МТ-1-60	от 0 до 60	2,5	± 4	14,0	10,0/12,5
МТ-1-120	от 0 до 120	5	± 4	14,0	12,5
МТ-1-150	от 0 до 150	5	± 4	14,0	12,5
МТ-1-240	от 0 до 250	10	± 4	14,0	12,5
МТ-1-240М	от 0 до 250	10	± 4	18,0	12,5
МТ-1-300	от 0 до 300	10	± 4	18,0	12,5
МТ-1-500	от 0 до 500	20	± 4	25,0	20,0
МТ-1-800	от 0 до 800	40	± 6	25,0	20,0
МТ-1-1000	от 0 до 1000	50	± 6	25,0	20,0
МТ-1-1500	от 0 до 1500	100	± 6	40,0	25,0
МТ-1-2000	от 0 до 2000	100	± 6	35,0-48,0	25,0
МТ-2-60	от 0 до 60	2,5	± 4	14,0	12,5
МТ-2-120	от 0 до 125	5	± 4	14,0	12,5
МТ-2-240	от 0 до 250	10	± 4	14,0	12,5
МТ-2-500	от 0 до 500	10	± 4	25,0	20,0

Наработка на отказ: не менее 5000 циклов.

Допуски на присоединительные квадраты – по ГОСТ 24372.

Все ключи имеют нулевую отметку и оцифрованы от нуля.

Вид климатического исполнения ключей - УХЛ 5.1 по ГОСТ 15150-69.

Ключи устойчивы к воздействию температуры окружающего воздуха от минус 10 °С до плюс 30 °С.
Ключи устойчивы к воздействию относительной влажности окружающего воздуха до 98 % при температуре 25 °С.

Степень защиты оболочки ключей - IP 20 по ГОСТ 14254-96.

Ключи динамометрические (моментные) МТ соответствуют ГОСТ 8.541-86, ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-96.

Межповерочный интервал - не более 12 месяцев (для ключей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Схема инструмента:

1 - торсион,
2 - стакан,
3 - отверстие под вороток (рукоятку),
4 - отсчетная головка,
5 - присоединительный квадрат под торцовую головку,
6 - заглушка корпуса отсчетной головки



Пример обозначения ключа моментного шкального с диапазоном измерения 12-60 Нм при заказе: Ключ МТ-1-60

Перечень выпускаемой продукции:

Ключ динамометрический МТ-1-12
Ключ динамометрический МТ-1-25
Ключ динамометрический МТ-1-60
Ключ динамометрический МТ-1-120
Ключ динамометрический МТ-1-150
Ключ динамометрический МТ-1-240
Ключ динамометрический МТ-1-240М
Ключ динамометрический МТ-1-300
Ключ динамометрический МТ-1-500
Ключ динамометрический МТ-1-800
Ключ динамометрический МТ-1-1000
Ключ динамометрический МТ-1-1500
Ключ динамометрический МТ-1-2000
Ключ динамометрический МТ-2-60
Ключ динамометрический МТ-2-120
Ключ динамометрический МТ-2-240
Ключ динамометрический МТ-2-500
