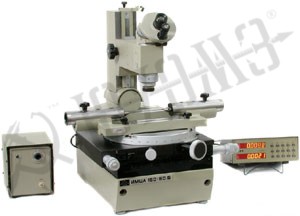

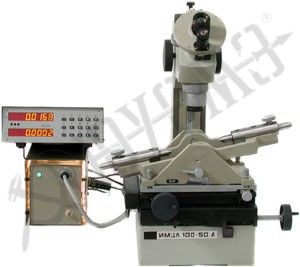

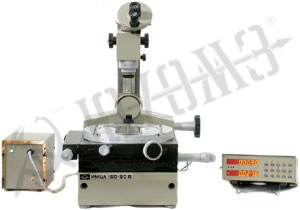

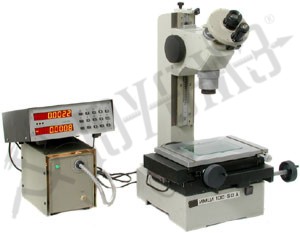

Инструментальный микроскоп ИМЦЛ (ТУ3-3.2387-91; ТУ3-32186-89)

Инструментальный микроскоп ИМЦЛИнструментальный микроскоп ИМЦЛ








Инструментальный микроскоп ИМЦЛИнструментальный микроскоп ИМЦЛ

Микроскопы предназначены для измерения:

  • в проходящем и отраженном свете наружных линейных размеров и диаметров валов;
  • углов изделий до 360° по угломерной головке и круглому столу;
  • резцов, фрез, кулачков и другого инструмента, а также шаблонов любой конфигурации, габариты которых позволяют установить их на измерительном столе микроскопа.

Измерение можно проводить в прямоугольных и полярных координатах:

  • резьбы метчиков по диаметру, шагу и углу профиля;
  • резьбовых калибров по шагу, углу профиля, прямолинейности профиля и внутреннему диаметру;
  • конусных калибров, цилиндрических и конусных втулок, радиусных профилей;
  • расстояний между центрами отверстий.

Обозначение инструментального микроскопа ИМЦЛ 100х50А при заказе: Микроскоп инструментальный ИМЦЛ 100х50А
Обозначение инструментального микроскопа ИМЦЛ 100х50Б при заказе: Микроскоп инструментальный ИМЦЛ 100х50Б



Микроскопы инструментальные ИМЦЛ:

Величина Диапазон измерения длин, мм Тип стола Тип колонки
в продольном направлении в поперечном направлении поворотная плита круглый стол наклоняемая не наклоняемая
ИМЦЛ 100х50, А 100 50 Да
ИМЦЛ 150х50, Б 150 50 Да
ИМЦЛ 150х75 (1), А 150 75 Да Да
ИМЦЛ 150х75 (2), А 150 75 Да Да
ИМЦЛ 150х75 (1), Б 150 75 Да Да
ИМЦЛ 150х75 (2), Б 150 75 Да Да
ИМЦЛ 200х75, А 200 75 Да
ИМЦЛ 200х75, Б 200 75 Да

Технические характеристики:

Модель ИМЦЛ 100х50А ИМЦЛ 150х50Б
Диапазон измерения длин, мм
- в продольном направлении
- в поперечном направлении

0-100
0-50

0-150
0-50
Увеличение объектива микроскопа, крат 1; 3; 5; 10; 20; 40 1; 1,5; 3; 5; 10; 20; 40
Дискретность отсчета линейных перемещений, мм 0,0002
Максимальный диаметр изделия, устанавливаемого в центрах бабки, мм 85
Погрешность при измерении линейных размеров, мм ±0,003
Габаритные размеры, мм, не более 370х355х540 450х570х590
Масса, кг, не более 40 80

Комплектность:

  • Микроскоп
  • Два устройства цифровых отсчетных УЦО-11
  • Головка окулярная угломерная
  • Осветитель
  • Объектив 3x
  • Жгут О-С-ВМ-11-5-1000

Принадлежности:

  • Объектив 1x
  • Объектив 5x
  • Объектив 1,5x
  • Объектив 10x
  • Бабка с горизонтальной линией центров
  • Призма для бесцентровых предметов
  • Оправа (центрировочная)
  • Осветитель (для работы в отраженном свете с большим увеличением)
  • Осветитель (для работы в отраженном свете с малым увеличением)
  • Подставка левая
  • Подставка правая
  • Валик контрольный
  • Прижим
  • Стекло предметное
  • Четыре ручки
  • Чехол
  • Салфетка

Запасные части:

  • Два предметных стекла
  • Две лампы КГМ12-40
  • Лампа МН6,3-0,3
  • Лампа КМ12-90
  • Три вставки плавкие ВП1-1-2А

Инструмент:

  • Отвертка

Эксплуатационная документация:

  • Микроскоп инструментальный ИМЦЛ 150x50,А. Паспорт
  • Устройство цифровое отсчетное УЦО-11. Паспорт

По требованию заказчика микроскоп может дополнительно комплектоваться следущими принадлежностями:

  • Контактное приспособление для измерения отверстий
  • Объектив 40x
  • Объектив 20x
  • Головка двойного изображения
  • Головка окулярная с набором профилей и резьб
  • Головка окулярная с дугами разной кривизны
  • Окулярный двухкоординатный микрометр
  • Головка двойного изображения в дополнительных цветах
  • Центровая бабка с высокими центрами
  • Приспособление для крепления ножей
  • Приспособление для крепления ножей (на бабке с высокими центрами)
  • Устройство наведения телевизионное
  • Руководство по эксплуатации миниатюрной телевизионной установки МТУ-1
  • Отражатель
  • Штриховая мера длинны с ценой деления 1мм, длинной 50мм (погрешность аттестации не более 0, 0005мм)
  • Измерительные ножи ГП

Приспособления, поставляемые по требованию заказчика, могут быть приложены, если это требование оговорено в заказ-наряде на поставку прибора, а также поставлены по отдельному заказу. Стоимость их не входит в стоимость обязательного комплекта.
