Квадранты механические и оптические К (ГОСТ 10908-75) и КО (ТУ3-3.179-81; ТУ3-3.1387-82)

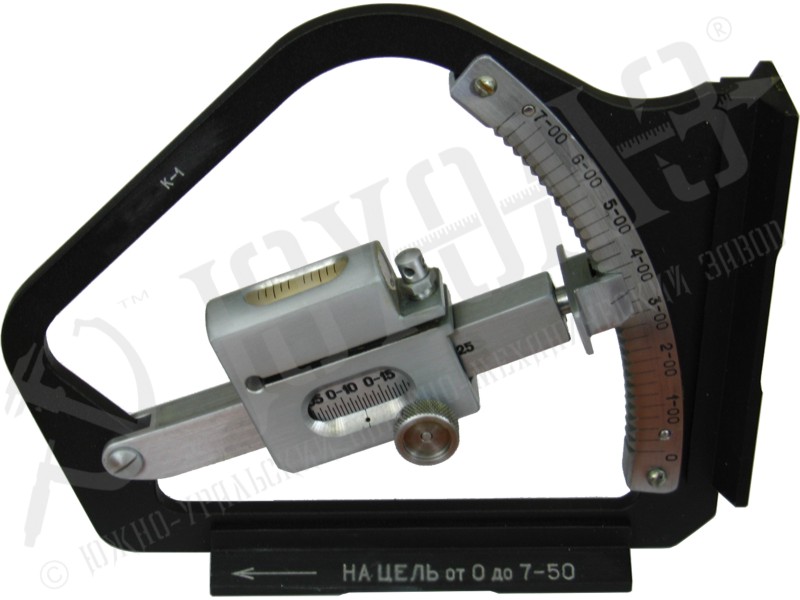

Квадрант механический с уровнем, исполнения К-1

Квадранты механические с уровнем, исполнения К-1 предназначены для измерения и установки углов наклона в вертикальной плоскости от 0 до 90°

Mechanical Quadrant K-1 GOST 10908-75 is designed for measuring angels of inclination of flat and cylindrical surfaces and for setting them at a given angel 0-90° to the vertical plane.





Квадранты механические К-1 внесены в Государственный реестр средств измерений рег. № 67330-17 согласно приказу Федерального агентства по техническому регулированию и метрологии № 897 от 02.05.2017 г. "Об утверждении типов средств измерений".


Обозначение квадранта механического К-1 при заказе: Квадрант механический К-1 ГОСТ 10908-75



Технические характеристики:

Величина
Name of main characteristics and dimensions		 Значение
Standard
Диапазон измерения углов, делений угломера
Range of measuring angles, scale division		 0-00 – 15-00
Цена деления шкалы зубчатого сектора, делениям угломера
Division value of gear section scale, scale division		 25
Цена деления направляющей дуги, делений угломера
Division value of guiding arc, scale division		 0-00,5 (½ дел. угломера)
Цена деления ампулы уровня, "
Division value of bubble tube, "		 60±6
Погрешность показаний квадранта при измерении любых углов от 0 до 90° (0-00 – 15-00 дел. угломера), делений угломера
Range of absolute error of quadrant, scale division		 ±0,5
Масса прибора, кг
Mass of quadrant, kg		 1,13
Масса прибора с принадлежностями и футляром, кг
Mass of complete set packed, kg		 2,05
Габариты футляра, мм, не более
Overall dimensions, mm, maximum		 228х215х56



Квадрант оптический КО-10Квадрант оптический КО-60

Квадранты оптические предназначены для измерения углов наклона плоских и цилиндрических поверхностей и для их установки под заданным углом к горизонтальной плоскости.

Применяются для проверки:

  • угловых поверхностей шаблонов;
  • углов заточки на крупных режущих инструментах;
  • направляющих линеек и зажимных приспособлений уровней;
  • направляющих станков и опорных плит;
  • угломерных измерительных приборов.

The optical quadrant KO-10, KO-60, KO-60M is intended for measuring angles of inclination of flat and cylindrical surfaces and for setting them at a given angle to the horizontal plane.

Field of application - laboratories, scientificresearch institutes, machine-building enterprises, construction and other branches of national economy.



Квадранты КО-10 (ТУ3-3.179-81), КО-60(ТУ3-3.179-81), КО-60М (ТУ3-3.1387-82) отличаются точностью измерений, т.е. ценой деления шкалы отсчетного устройства, КО-60М имеет магнитное основание.

Обозначение квадранта оптического КО-10 при заказе: Квадрант оптический КО-10 ТУ3-3.179-81



Технические характеристики:

Модель
Model		 КО-10
KO-10		 КО-60, КО-60М
KO-60, KO-60M
Предел допускаемой погрешности квадранта, "
Range of absolute error of quadrant, ...”		 ±10 ±30
Цена деления шкалы отсчетного устройства, "
Division value of reading device scale, ...”		 10 60
Диапазон измерений углов по лимбу, °
Angle measuring range on limb, ...°		 0-360 ±120
Цена деления шкалы основного уровня, "
Division value of main level scale, ...”		 15 30
Цена деления шкалы лимба, "
Division value of limb scale, ...’
20 60
Цена деления наружной шкалы, °
Division value of external scale, ...°		 5 1
Габаритные размеры, мм
Overall dimensions, mm		 165х120х165 155х90х160
Масса, кг
Weight, kg		 4 3,5
