Головки делительные оптические ОДГЭ (ГОСТ 13.168-69)

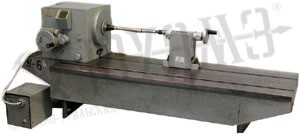

Головка делительная оптическая ОДГЭ

Предназначены для угловых измерений и делительных работ. На оптических делительных головках можно производить разные точные фрезерные работы, сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ. Для более грубых работ применяется головка ОДГЭ-20, для более точных - ОДГЭ-5.

Обозначение головки оптической делительной ОДГЭ-5 с ценой деления 5” при заказе: Головка делительная оптическая ОДГЭ-5



Технические характеристики:

Наименование Значение
Пределы измерения углов 0-360°
Углы установки оси шпинделя относительно основания 0-90°
Диаметр изделия, измеряемого в центрах. мм, не более 300
Цена деления отсчетной шкалы:
ОДГЭ-5
ОДГЭ-20

5"
20"
Длина изделия, измеряемого в центрах, мм, не более:
при малой станине
при большой станине

600
1100
Габаритные размеры, мм, не более:
головки
задней бабки
станины малой
станины большой

280х395х250
270х85х195
1320х385х230
1825х385х275
Масса, кг, не более:
головки
задней бабки
станины малой
станины большой
осветителя

60
15
160
230
10
