Скамья оптическая ОСК-2ЦЛ (ТУ3-3.012-79)

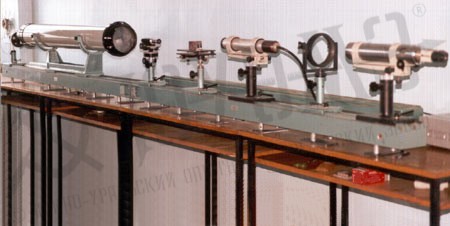

Скамья оптическая ОСК-2ЦЛ

Предназначена для исследований оптических и оптико-электронных систем, а также отдельных оптических деталей по качеству изображения, для измерения оптических и пространственно-энергетических характеристик.

Оптическая скамья может быть использована для макетирования, сборки и юстировки различных оптических систем, для демонстрационно-учебных и научно-исследовательских работ.

Обозначение скамьи оптической ОСК-2ЦЛ при заказе: Скамья оптическая ОЦЛ-2ЦЛ



Технические характеристики:

Величина Значение
Диаметр объектива коллиматора, мм 148
Предел разрешения объектива коллиматора, " 0,96
Фокусное расстояние объектива коллиматора, мм 1600
Диаметр объектива зрительной трубы, мм 50
Предел разрешения зрительной трубы, " 3
Увеличение микроскопа, крат 32, 80, 120
Наибольшие габаритные размеры, мм 470х310х550


Узлы оптической скамьи ОСК-2ЦЛ:

  • Коллиматор
  • Автоколлиматор АКТ-15
  • Автоколлиматор АКТ-60
  • Микроскоп
  • Объектив
  • Микрообъектив
  • Уровень накладной
  • Оправа универсальная
  • Столик с крестообразным кремальерным перемещением
  • Столик с двумя взаимно перпендикулярными перемещениями при помощи микровинтов с фотоэлектрическими преобразователями
  • Столик с одним микрометрическим перемещением
  • Столик поворотный
  • Столик накладной диаметром 150мм
  • Столик накладной диаметром 200мм
  • Столик накладной диаметром 200мм
  • Столик упрощенный
  • Держатели для исследуемых коллиматоров и зрительных труб
  • Суппорт с вращающейся оправой
