Микроскопы отсчетные МПБ-2, МПБ-3, МПБ-3М и микроскопы МС2-3А

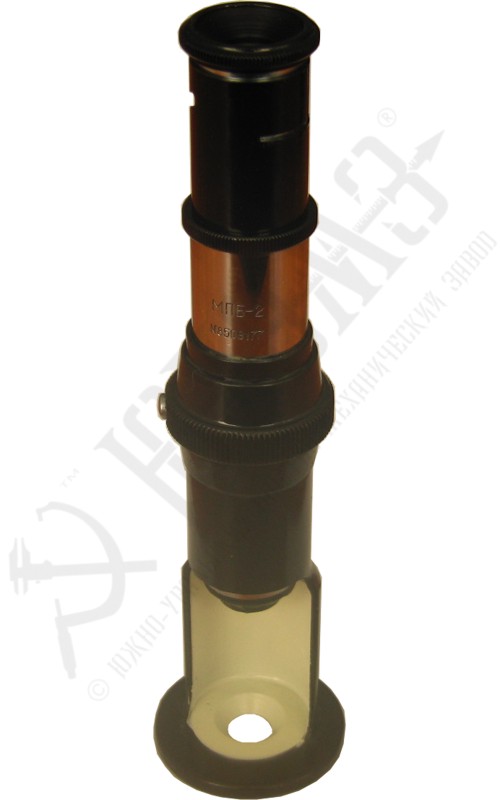

Микроскоп отсчетный типа МПБ-2

Микроскоп отсчетный типа МПБ-2 предназначен для измерения отпечатка (лунки), образуемого на поверхности различных металлов при определении твердости по методу Бринелля

Принцип работы микроскопа основан на сравнении изображения отпечатка, получаемого от вдавливания шарика в исследуемый материал под определенной нагрузкой, со шкалой сетки

Примеры обозначения микроскопа отсчетного типа МПБ-2 при заказе: Микроскоп МПБ-2 ТУ3-3.824-78


Технические характеристики:

Максимальный диаметр измеряемого отпечатка, мм 6,5
Цена деления шкалы, мм 0,05
Поле зрения, мм, не менее 8,5
Увеличение микроскопа, крат 24±5%
Предел допускаемой основной погрешности при измерении микроскпом:
на длине до 2 мм (на любом интервале шкалы), мм
на всей длине шкалы, мм

±0,01
±0,02
Оцифровка шкалы через 1 мм
Габаритные размеры, мм, не более:
высота (в крайнем верхнем положении)
диаметр

202
50
Масса, кг, не более 0,48

По желанию заказчика микроскоп может быть дополнительно укомплектован осветителем АФ5.142.331

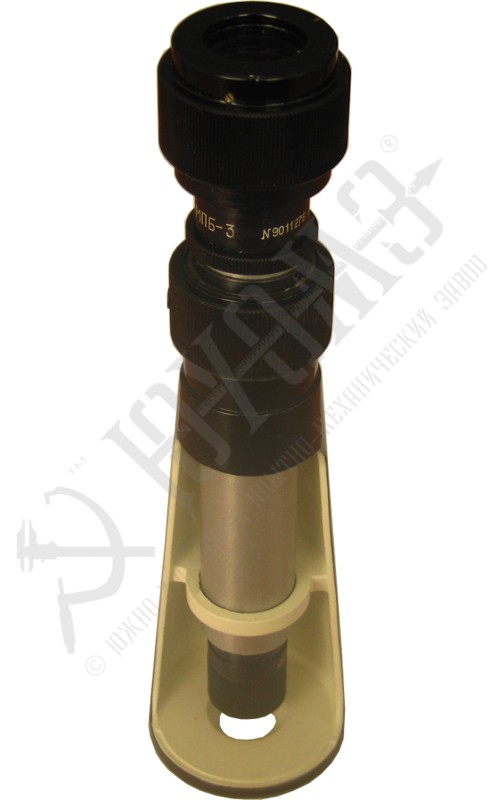

Микроскоп отсчетный типа МПБ-3

Микроскоп отсчетный типа МПБ-3 предназначен для измерения отпечатка (лунки), образуемого на поверхности различных металлов при определении твердости по методу Бринелля

Принцип работы микроскопа основан на сравнении изображения отпечатка, получаемого от вдавливания шарика в исследуемый материал под определенной нагрузкой, со шкалой сетки

Примеры обозначения микроскопа отсчетного типа МПБ-3 при заказе: Микроскоп МПБ-3 ТУ3-3.2182-89


Технические характеристики:

Наименование, единица измеренияОбъектив 4хОбъектив 2х
Максимальный диаметр измеряемого отпечатка, мм 3,5 7,0
Цена деления, мм 0,02±0,0025 0,04±0,005
Поле зрения, мм, не менее 4,5 9,0
Увеличение микроскопа, крат 50±2,5 25±1,2
Предел допускаемой абсолютной погрешности, мм:
на диапазоне измерений 0-1,5 (на любом интервале)
на диапазоне измерений 0-3,0 (на любом интервале)
на диапазоне измерений 0-3,5
на диапазоне измерений 0-2,0 (на любом интервале)
на диапазоне измерений 0-7,0

±0,006
±0,012
±0,02




±0,01
±0,02
Пределы установки окуляра, дптр ±4 ±4
Мертвый ход установочного кольца, мм, не более 1,2 1,2
Боковоесмещение точки наводки, мм,не более 0,04 0,04
Габаритные размеры, мм, не более:
высота (в крайнем нижнем положении)
диаметр

203
53

203
53
Масса микроскопа, кг, не более 0,3 0,3
Масса микроскопа с принадлежностями, кг, не более 2,0 2,0

По желанию заказчика микроскоп может быть дополнительно укомплектован осветителем АФ5.142.331




Микроскоп отсчетный типа МПБ-3

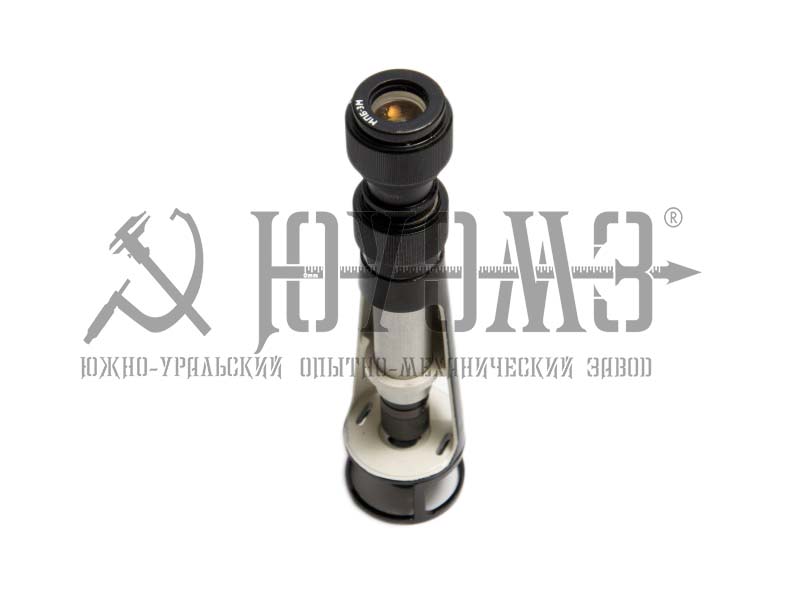

Микроскоп отсчетный типа МПБ-3М предназначен для наблюдения с увеличением 25х и 50х различных мелких предметов и дистанционного измерения их линейных размеров в отраженном и проходящем свете.

Микроскопы могут быть использованы в различных областях деятельности, например:

- при определении твердости материалов;
- юными натуралистами;
- филателистами;
- в школьных кабинетах (биологических, физических и др.);
- при выполнении граверных и ювелирных работ;
- радиолюбителями (при изготовлении печатных плат);
- фотохудожниками (при компоновке фотоколлажей);
- при проведении экспертиз (сантехники, криминальных и т.п.);
- при контроле износа конструктивных элементов;
- в текстильной промышленности.

Высококачественная просветленная оптика обеспечивает отличную видимость наблюдаемого объекта.

Примеры обозначения микроскопа отсчетного типа МПБ-3 при заказе: Микроскоп МПБ-3М





Технические характеристики:

Наименование, единица измерения Значение

Увеличение, крат

- с объективом 2х
- с объективом 4х



25
50

Поле зрения, мм

- с объективом 2х
- с объективом 4х



9
4,5
Погрешность измерения, мм 0,02
Расстояние от объектива до предмета, мм 35,2 и 13,9

Габариты, мм:

- микроскопа
- осветителя



53х53х238
140х18

Масса, кг:

- микроскопа
- осветителя



0,55
0,15

Диапазон измерений, мм:

- с объективом 2х
- с объективом 4х



от 0 до 7
от 0 до 3,5






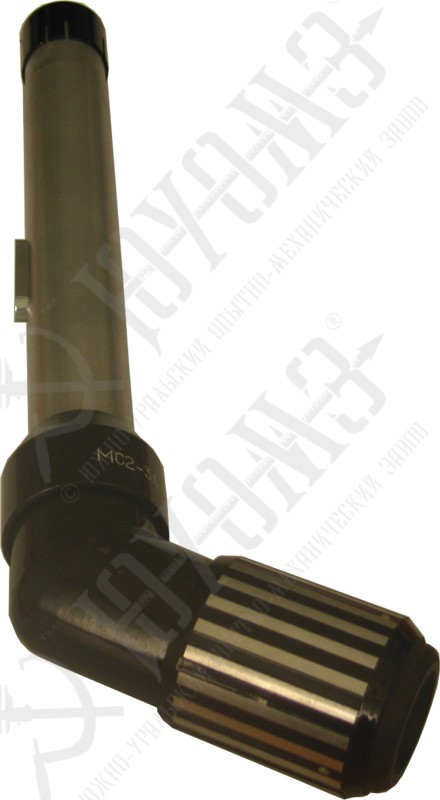

Микроскоп типа МC2-3А

Микроскоп типа МC2-3A предназначен визирования при работе на зубошлифовальных станках моделей 5В830 и 5В832. С помощью микроскопа производится контроль правки нитки абразивного червяка.

Микроскоп устанавливается и закрепляется на откидном кронштейне станка по посадочному диаметру тубуса. Поворотом диоптрийного кольца добиваются резкого изображения штрихов сетки.
Затем микроскоп выставляется в рабочее положение, т.е в положение, при котором получается резкое изображение детали (инструмента) на сетке.

Примеры обозначения микроскопа отсчетного типа МС2-3А при заказе: Микроскоп МС2-3А ТУ3-3.1352-76


Технические характеристики:

Наименование, единица измеренияВеличина
Вид микроскопа Изогнутый на 60°
Фиксирующий элемент Шпонка
Увеличение микроскопа, крат 30±1,5
Линейное поле зрения, мм, не менее 5
Рабочее расстояние, мм 92±5
Посадочный диаметр, мм 25С
Точность центрирования, мм 0,005
Фокусировка окуляра, дптр ±5
Габаритные размеры, мм, не более: 225х80х40
Масса, кг, не более 0,9
