БВ-3466. Пластины клиновые для ремонта тележек пассажирских вагонов

БВ-3466. Пластины клиновые для ремонта тележек пассажирских вагонов

Пластины клиновые БВ-3466 для ремонта тележек пассажирских вагонов применяются в качестве мерных прокладок для обеспечения правильности положе-ния шпинтонов на раме вагонных тележек КВЗ-ЦНИИ

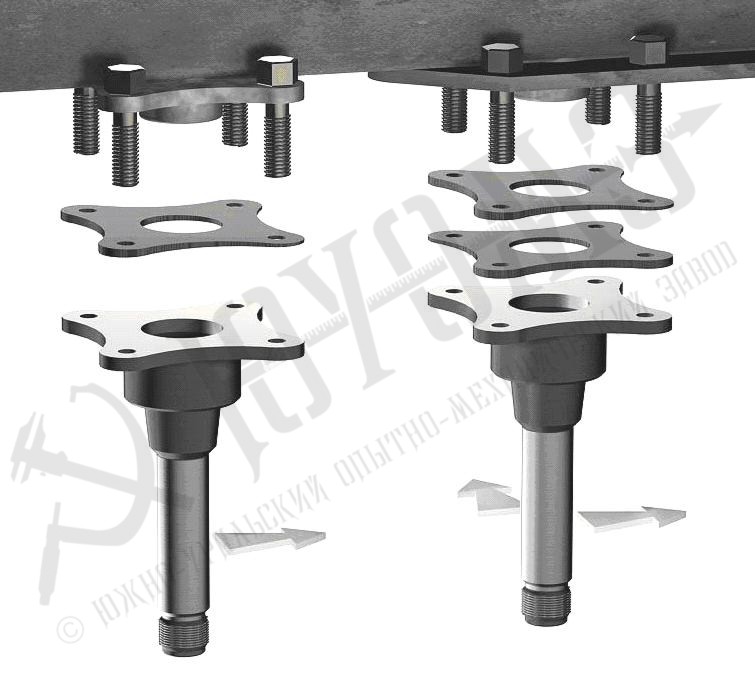

Особенности: Устанавливаются между основанием шпинтона и привалочной поверхностью рамы, обеспечивая фиксированное (в зависимости от типоразмера пластины) смещение шпинтона вдоль и/или поперек оси тележки. Соответствуют требованиям руководства по деповскому ремонту № 4255/ЦВ «Вагоны пассажирские цельно-металлические» (п.6.6.9). Применение пластин поддерживается программным обеспечением автоматизированного измерительного комплекса модели БВ-9273

Обозначение при заказе: Пластина БВ-3466-04

Технические характеристики:

Количество типоразмеров (исполнений) 8
Обеспечиваемые смещения шпинтона*, мм 1; 2; 3; 4; 5; 6; 7; 8
Материал сталь
Покрытие оксидирование с пропиткой маслом

* Величина обеспечиваемого пластиной смещения при заказе указывается в мм после основного обозначения, например: «Пластина БВ-3466-04»
