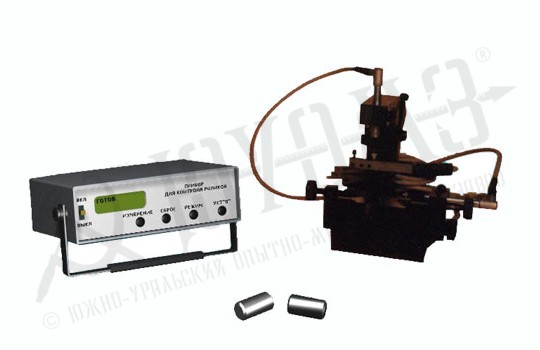

БВ-7528. Прибор для контроля цилиндрических роликов

БВ-7528. Прибор для контроля цилиндрических роликов

Прибор БВ-7528 предназначен для контроля диаметра, длины и отклонений формы цилиндрических роликов, как со скосами, так и с рациональным контактом в условиях любых машиностроительных предприятий

Обозначение при заказе: Прибор БВ-7528

Технические характеристики:

Диапазон измерений, мм (дюйм) 0÷30 (1,2)
Диапазоны размеров контролируемых роликов, мм:
по диаметру
по длине

20÷50
26÷60
Овальность ролика, мкм 0÷100
Конусность ролика, мкм 0÷100
Допускаемые погрешности измерения, мкм, не более:
диаметра
длины
овальности
конусности

2
2
2
2

  • Технические характеристики приведены для прибора, используемого в условиях депо и вагоноремонтных заводов. Они могут быть изменены и адаптированы к условиям производства Заказчика в соответствии с конкретными техническими требованиями

Устройство и принцип работы

  1. Kонтролируемый ролик устанавливается на столик и упирается в регулируемую опору. На подвижной каретке установлен индуктивный преобразователь, обеспечивающий измерение диаметра, овальности и конусности. Длина ролика измеряется вторым индуктивным преобразователем. Результаты измерения запоминаются, обрабатываются и выводятся на табло компьютера
  2. Измерительный компьютер имеет три режима работы:
    • сортировка роликов по длине и диаметру;
    • контроль формы роликов со скосами;
    • контроль формы роликов с рациональным контактом.
  3. Овальность ролика в выбранном сечении измеряется при его вращении вручную. При этом компьютер обеспечивает как индикацию текущего значения диаметра, так и определение овальности как разности максимального и минимального значений диаметров. Конусность ролика определяется как разность максимального и минимального диаметров
