БВ-9272. Комплекс для контроля параметров колесных пар

БВ-9272. Комплекс для контроля параметров колесных пар

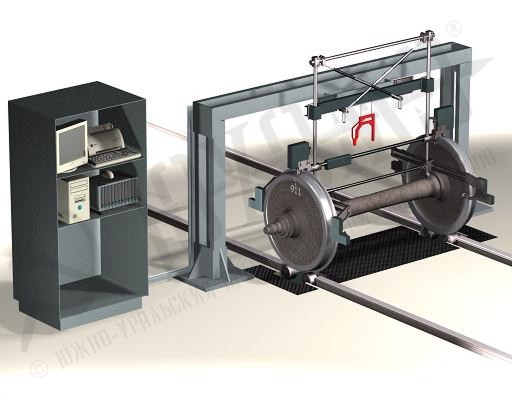

Комплекс БВ-9272 предназначен для контроля линейных размеров колесных пар с роликовыми подшипниками для вагонов магистральных железных дорог колеи 1520 (1524) мм

Особенности: Контрольные устройства комплекса монтируются на станине, колесная пара устанавливается на приводные ролики. После базирования колесная пара поворачивается на 1-1,1 об. Результаты выводятся в текстовой и графической форме и заносятся в память. Станина и ролики изготавливаются заказчиком

Обозначение при заказе: Комплекс БВ-9272

Технические характеристики:

Контролируемые изделия колесная пара РУ1-950 ГОСТ 4835-803
колесная пара РУ1Ш-950 ГОСТ 4835-803
Принцип действия индуктивный
Контролируемые параметры:
расстояние между внутренними гранями ободов колес, мм
разность расстояний между внутренними гранями ободов колес, мм, не более
диаметр колес по кругу катания, мм
разность диаметров по кругу катания колес, посаженных на одну ось, мм, не более
овальность по кругу катания, мм, не более
диаметр средней части оси, мм, не менее
толщина гребня, мм
толщина обода, мм, не менее
диаметр подступичной части оси, мм, не менее
равномерный прокат, мм, не более

1437÷1443
2
848÷964
1
1
150
30÷33
24
180
7
Питание контрольных устройств, В 198÷242
